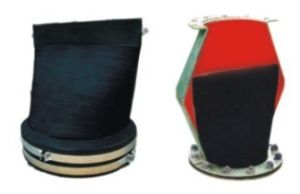

LX-S系列內置式鴨嘴閥

產品用途：
主要用於污水處理，排放系統，管網管線，及提升泵站等。
產品主要特點：
XL-S系列是城市雨水及污水系統採用的理想產品，全橡膠結構，耐腐蝕，使用壽命長，效果好，並提供嚴密的密封，防倒灌、倒流，無需維修，是理想的止回閥，但水頭損失因內徑縮小比原先的管道損失有所增加。
製造材料：氯丁橡膠，海普隆，丁睛橡膠、乙丙橡膠、氟橡膠等。
安裝方式及尺寸：
由橡膠法蘭閥體及鴨嘴一體製作而成，並帶有襯墊金屬法蘭，可以與金屬法蘭自然連線，直接安裝於罐體，管道及圍堰上。安裝連線時，法蘭與連線法蘭尺寸相對應，法蘭與連線法蘭之間應視具體情況加防水膠，保證聯接緊固後絕對密封，注意不能碰壞橡膠排污止回閥的法蘭唇邊。
公稱通徑(DN)管子外徑(DW)型號(XL-T)長度(L)高度(H)法蘭外徑(D)
DwDo1.0MPa
100108108XL100-150-T220150210
114114
150159159XL150-200-T320200265
168168
200219219XL200-280-T440280340
250273273XL250-360-T600360395
300325325XL300-420-T700420445
350377377XL350-480-T880480505
400426426XL400-540-T1000540565
450480480XL450-600-T1120600615
500530530XL500-660-T1300660670
600630630XL600-760-T1420760780
700720720XL700-880-T1600880895
800820820XL800-980-T18009801015
900920920XL900-1100-T200011001115
100010201020XL1000-1200-T230012001230
120012201220XL1200-1400-T258014001455
安裝結構形式
註：
1、訂貨時請註明型號。
2、本產品橡膠材質可根據用戶需求生產。
3、法蘭連線尺寸嚴格按照GB/T9115.1~9115.4~2000生產非標尺寸由用戶提供。
