LQRY導熱油泵
LQRY導熱油泵由上海立申泵業專業提供。
LQRY導熱油泵產品概述：
LQRY型導熱油泵基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝於底座上。LQRY型導熱油泵的支撐採用了雙端球軸承支撐的結構形式，前端採用潤

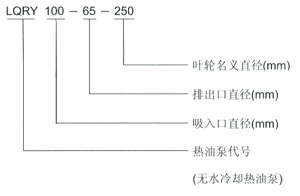

LQRY導熱油泵型號意義：
LQRY導熱油泵使用範圍
LQRY導熱油泵技術先進、效率高，在熱態下能長期穩定運轉無泄漏，無附加冷卻系統，使用安全可靠等特點，在我國載熱體加熱系統中得到了廣泛的使用，已經進入石油、化工、橡膠、塑膠、製藥、紡織、印染、築路、食品等各個工業領域，主要用於輸送不含固體顆粒的弱腐性高溫液體，使用溫度≤370℃，是一種理想的熱油循環泵。
維護方法
使用與維護：
1． 開機準備
（1） 清理現場，擰開軸承座螺絲，加入熱油作潤滑油。
（2） 檢查電機轉向是否與泵轉方向一致。
（3） 用手搬動聯軸器泵應轉動靈活。
（4） 開車前應使用所輸送的導熱油將泵灌滿，以驅除泵中空氣，此時吐出口的管路上閘閥應關閉。
（5） 所輸送的導熱油在開車前要均勻加熱，預熱是利用被輸送的導熱油不斷通過泵體進行的。
預熱標準：泵殼溫度不得低於入口油溫40℃，預熱速度為50℃/時，在開車預熱時應將泵支腳上的側螺母鬆開0.3～0.5毫米，預熱完畢應擰緊。
（6） 開車前應檢查基礎及螺栓有無鬆動。密封是否正常。
2． 開機
（1） 全面檢查各項準備工作是否已經完善。
（2） 打開各種儀表的開關。
（3） 接通電源，當泵達到正常轉速，且儀表顯示相當壓力，逐漸打開輸出管路上的閘閥，並調節到需要的工況。在輸出管路上的閘閥關閉的情況下，泵連續工作不能超過3分鐘。
（4） 泵初始運行期間，把生產流程中的設備緩緩加熱到100℃～130℃,並且保持在該溫度下繼續運行，脫水脫氣到導熱油中的水份完全蒸發，才把設備加熱到操作溫度。
（5） 在初次運行3～4小時，把設備加熱到操作溫度之後關掉油泵，檢查泵軸和電機軸聯軸器的同軸度，泵軸和電機軸偏差控制在允許範圍內，泵軸用手轉動應輕便靈活和無振動旋轉，如達不到上述要求，就應重新進行調整。
（6） 開機過程中，要時時注意電動機的功率讀數及振動情況，振動值不超過0.6毫米，如有異常應停車檢
LQRY導熱油泵的性能參數表
| 型 號 | 流量 (m3/h) | 揚程 (m) | 轉速 (r/min) | 功率 KW | 效率 (%) | 氣蝕餘量 NPSH(m) | |
| 軸功率 | 配用功率 | ||||||
| 26-20-100 | 4.5 | 15 | 2825 | 0.45 | 0.75 | 40 | 0.8 |
| 50-32-150 | 8 | 22 | 2840 | 1.0 | 1.5 | 42 | 1.6 |
| 50-32-160 | 10 | 25 | 2840 | 1.5 | 2.2 | 42 | 1.8 |
| 50-50-150 | 24 | 18 | 2890 | 3.1 | 4 | 46 | 1.8 |
| 50-50-170 | 12.5 | 32 | 2890 | 3.2 | 4 | 45 | 2.5 |
| 65-40-160 | 12.5 | 25 | 2880 | 2.5 | 3 | 45 | 2.2 |
| 65-50-150 | 50 | 16 | 2900 | 4.2 | 5.5 | 52 | 2.8 |
| 65-50-180 | 32 | 32 | 2900 | 4.5 | 5.5 | 52 | 2.7 |
| 65-50-170 | 40 | 25 | 2900 | 4.5 | 5.5 | 52 | 2.7 |
| 65-40-190 | 18 | 40 | 2890 | 4.5 | 5.5 | 52 | 2.8 |
| 65-40-200 | 25 | 50 | 2900 | 6.7 | 7.5 | 63 | 3.1, |
| 80-50-180 | 40 | 40 | 2900 | 6.7 | 7.5 | 63 | 3.1 |
| 80-50-170 | 60 | 20 | 2900 | 6.7 | 7.5 | 63 | 3.1 |
| 100-65-190 | 60 | 38 | 2930 | 9.2 | 11 | 68 | 3.9 |
| 100-65-200 | 80 | 40 | 2930 | 12.5 | 15 | 70 | 3.5 |
| 100-65-210 | 90 | 45 | 2930 | 15.7 | 18.5 | 70 | 3.6 |
| 100-65-220 | 58 | 50 | 2930 | 12.5 | 15 | 68 | 3.5 |
| 100-65-230 | 58 | 60 | 2930 | 15.5 | 18.5 | 62 | 3.5 |
| 100-65-230 | 100 | 55 | 2940 | 19.5 | 22 | 70 | 3.6 |
| 100-65-240 | 100 | 70 | 2950 | 25.5 | 30 | 69.8 | 4.1 |
| 100-65-257 | 100 | 80 | 2950 | 32.5 | 37 | 67 | 3.6 |
| 125-100-190 | 155 | 30 | 2940 | 20 | 22 | 72 | 3.6 |
| 125-100-220 | 160 | 45 | 2950 | 25.5 | 37 | 75.2 | 3.6 |
| 125-80-250 | 160 | 60 | 2970 | 35.5 | 45 | 74.2 | 5 |
| 125-100-245 | 300 | 55 | 2970 | 61 | 75 | 74 | 7.5 |
| 125-100-250 | 200 | 60 | 2970 | 42.8 | 55 | 76.4 | 6 |
| 125-100-260 | 300 | 70 | 2970 | 75.3 | 90 | 78.2 | 8 |
| 125-100-265 | 200 | 80 | 2970 | 59 | 75 | 74 | 6 |
| 125-100-257 | 260 | 70 | 2970 | 64.3 | 75 | 77.1 | 6.8 |
| 125-100-270 | 300 | 70 | 2970 | 75.3 | 90 | 78.2 | 8 |
| 125-100-280 | 260 | 85 | 2970 | 75 | 90 | 76 | 6.8 |
| 150-125-250 | 350 | 60 | 2970 | 75.2 | 90 | 76 | 8.6 |
| 150-125-240 | 400 | 50 | 2970 | 72 | 90 | 76 | 9.8 |
| 150-125-270 | 340 | 76 | 2970 | 89.5 | 110 | 78.6 | 8.5 |
| 150-125-250 | 400 | 60 | 2970 | 88 | 110 | 74 | 9.8 |
| 150-125-280 | 400 | 78 | 2970 | 106 | 132 | 80.6 | 9.8 |
| 150-125-280 | 370 | 85 | 2970 | 106 | 132 | 80 | 9.7 |
| 250-200-500 | 500 | 80 | 1480 | 136 | 160 | 76 | 5 |
| 300-250-500 | 600 | 80 | 1480 | 158 | 185 | 70 | 9 |
| 250-200-550 | 700 | 80 | 1480 | 190 | 220 | 81 | 14 |
| 200-200-400 | 400 | 50 | 1450 | 74 | 90 | 81 | 6.8 |
| 200-200-400A | 350 | 35 | 1450 | 61 | 75 | 80 | 6 |
| 300-300-300 | 720 | 30 | 1480 | 75 | 90 | 82 | 6.7 |
| 300-300-300A | 600 | 22 | 1480 | 69 | 90 | 80 | 6.5 |
| 350-300-300 | 800 | 20 | 1480 | 63 | 75 | 82 | 6.2 |
| 350-300-400 | 800 | 50 | 1480 | 190 | 185 | 83 | 6.2 |
| 400-350-300 | 1080 | 20 | 1480 | 92 | 110 | 78 | 6.0 |
| 400-350-400 | 1080 | 30 | 1480 | 112 | 132 | 76 | 6.0 |
| 500-400-300 | 1400 | 20 | 1480 | 145 | 160 | 80 | 6.0 |
