國寶KD耐腐蝕液下泵型號說明
KD–50–VK–5–5–V–F1234567
1.機型編號：KD
2.口徑：40-1.5”50-2”65-2.5”80-3”100-4”
3.比重：VK-1.1VP-1.4
4.馬力：1、2、3、5、7.5、10、15HP
5.頻率：5-50Hz6-60Hz
6.橡膠材質：N-NBRE-EPDMV-VITON
7.泵體材質：F-FRPPC-CFRPPA-CPVCP-PVDF

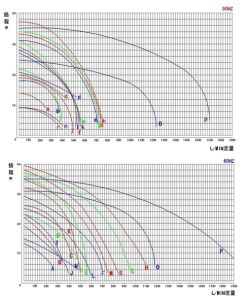

性能曲線圖
KD耐腐蝕液下泵性能曲線圖 規格表
型號比重 進出口徑（mm） 相數 功率HP級數馬力 重量kg 50HZ 60HZ
曲線 全揚程M 全流量L/min 曲線 全揚程M 全流量L/min
KD-40VK-1 1:1 50*403ø 1 2 a 14 280A 13 25029
KD-40VK-2 1:1 50*403ø 2 2 b 18 400B 22 32038
KD-40VK-3 1:1 50*403ø 3 2 c 20 420C 26 42041
KD-50VK-3 1:1 65*503ø 3 2 d 21 530D 23 52041
KD-50VK-5 1:1 65*503ø 5 2 e 31 580E 36 56055
KD-65VK-5 1:1 80*653ø 5 2 f 29 550F 29 70055
KD-65VK-7.5 1:1 80*653ø 7.5 2 g 34 730G 37 96095
KD-65VK-10 1:1 80*653ø 10 2 h 37 760H 39.5 1100106
KD-40VP-3 1:4 50*403ø 3 2 i 22 400I 23 34041
KD-50VP-3 1:4 65*503ø 3 2 j 19 500J 19 40041
KD-50VP-5 1:4 65*503ø 5 2 k 28 560K 32 50055
KD-65VP-5 1:4 80*653ø 5 2 l 27 520L 25 60055
KD-65VP-7.5 1:4 80*653ø 7.5 2 m 31 720M 35 75095
KD-65VP-10 1:4 80*653ø 10 2 s 33 750S 38 750106
液下泵工作原理
工作部分淹沒在液體內，軸封無泄漏現象。且占地面積小，使用可靠，維修方便，耐腐蝕性能強等特點。廣泛適用於化工、製藥、造紙、石油等工業部門。液下泵 的立式電動機以螺栓固緊電機座上，並通過彈性聯軸器與泵直接傳動、泵體、中間接管、泵架、出液管、管法蘭，以螺栓聯接構成一體，固定在底板上，泵的整體通過底板安裝在容器上。泵的軸向力與徑向力，（包括泵運轉中所產生的水壓力，葉輪及轉子重量等），均由軸承盒內所裝單向推力球軸承，單列向心球軸承；以及滑動導軸所承受為保證泵安全正常運轉。軸承以黃油潤滑之，導軸承同所輸送的液體潤滑。因此，工作時液面必須高於葉輪中心線。伸入容器長度L的長短不同，則又分為中間導軸承結構和無中間導軸承的結構.
液下泵特點
1.泵浦 本體所採用FRPP、CFRPP、CPVC及PVDF材質，具有耐高溫耐腐蝕之特性。2.乾式液封，可確保防止馬達及軸承被化學氣體侵蝕，延長馬達及泵浦之使用壽命。
3.適用於蝕刻清洗設備、廢氣洗滌塔、冷卻循環及搭配過濾器使用。
4.泵浦可無水空運轉使用，絕不會損壞。
5.用於高腐蝕性藥液及環境下，建議另選購鈦金屬螺絲。馬達另選購經環氧樹脂塗
層處理的。增強耐腐蝕性及使用壽命。
缺點
（1）須要增加中間槽，並且操作時需控制中間槽液位；
（2）維修較複雜且須定期更換密封；
（3）需要密封氣。
KD耐腐蝕液下泵常見故障
| 故障現象 | 原因分析 | 排除辦法 | |
流量不足或不出水 | ①葉輪旋轉錇誤 ②閥門是否打開或完好 ③管道葉輪被堵 ④揚程過高 ⑤抽途介質密度太 ⑥密封圈損壞 | ①調整葉輪旋轉方向 ②檢查、維修、排除 ③清除雜物 ④改泵或睡低揚程 ⑤用水沖稀降低密度 ⑥更換 | |
| 耐腐蝕液下泵常見故障及排除辦法 | 運行不穩定 | ①葉輪不平衡 ②軸承損壞 | ①送製造廠調換或校正 ②更換 |
泵不能啟動 | ①缺相 ②葉輪卡住 ③定子繞組燒壞 | ①檢查電器及電路，進行修復 ②排除雜物 ③修理、更換繞組 | |
虧流過大 | ①工作電壓低 ②管道、葉輪被堵 ③抽送液體的密酲或粘度較高 ④使用揚程過低 | ①調整工作電壓 ②清珏管道、葉輪盾物 ③敵變密簋或粘度 ④減少流量，提高而捏 | |
壓力不足 | ①機械密封崩環或泄潺 ②電纜線碾損 | ①更換 ②至換 |
