JZC智慧型交流假負載

JZC智慧型交流假負載

l l l

第一章、JZC系列假負載產生的原因

一、柴油發電機組驗收與維護的缺陷

1、驗收方面:
由於沒有專門的儀器進行載入試機,因此無法測試工程竣工後各項輸出指標及帶載能力能否達到設計要求,直接影響工程驗收;有的機組加裝降噪設備後環境噪聲雖然減小了,但對機組輸出功率卻存在一定影響,無法測試究竟損失了多少機組輸出功率,降噪工程質量按原設計是否滿足契約要求以及保證機組的合理損耗功率是多少。
2、日常維護方面:
目前針對柴油發電機組方面的維護僅限於對機組的四漏現象、表面、啟動電池、機油和燃油等的檢查,清潔改善機房環境,定期更換三濾,每月進行空載,每半年進行載入試機,使用電源監控進行實時觀測電質量參數等方面維護,無法使機組滿載運行,及時發現隱患。
機組大修後,由於沒有大功率的交流負載,因此維修前的狀況和維修後的狀況無法對比,維修效果心裡沒底。

二、UPS方面的驗收不足

沒有大功率的交流負載,無法對UPS進行交流放電,蓄電池容量與UPS的輸出功率等方面是否符合要求將難以判定。
為了彌補上述驗收及維護中存在的不足,針對運行維護中亟待解決的實際問題,我公司以河北省網通、移動公司作為後盾,歷經三年多的研製及改進,在2006年底成功推出了JZC系列交流假負載,隨後在河北省各市、縣網通分公司對所屬柴油發電機組和UPS進行滿載測試,2009年在山東對濟南移動和德州移動所有當年新裝柴油發電機組進行滿載測試。JZC系列交流假負載自問世以來一直服務於通信行業,所以完全能夠滿足對通信應急電源測試方面的各種需求。

第二章、JZC智慧型交流假負載產品介紹

一般的電子負載只能完成低功率帶載能力的簡單測試項目,多數採用PTC元件作為負載,功率控制精度較差,已無法滿足目前各行業對後備電源的維護和驗收要求。JZC智慧型交流假負載與一般電子負載的不同,採用加拿大特製純阻性負載材料,熱溫度係數及參數線性度優良,即使在高溫情況下,仍可精準控制負載功率,保證各項測量參數的精度,功率因數可達到0.99以上。

一、JZC智慧型交流假負載用途

測試柴油發電機組:
不平衡負載能力;穩態電壓調整率;穩態頻率調整率;瞬態電壓調整率;瞬態頻率調整率;電壓恢復時間;頻率恢復時間;柴油發電機組持續運行測試。
測試UPS:
輸出電壓穩壓精度;輸出電壓不平衡度;動態電壓瞬變範圍;過載能力;市電電池切換時間;旁路逆變切換時間;後備時間。

二、JZC智慧型交流假負載的主要功能

停機保護功能:傳統的測試設備是通過空開或接觸開關啟動負載,而沒有相應的保護功能,一旦機組輸出不正常,由於測試設備沒有相應的保護,將會對機組產生很大的影響;JZC智慧型交流自動化測試儀具有智慧型控制系統,可進行缺相、過欠壓等保護設定,一旦設備測試出的參數超出所設參數,設備將發出聲響報警,並自動停機保護。
智慧型控制及數據處理功能:
(1)通過對測試設備進行參數設定,可實現自動測試;
(2)線上監測被測設備的電氣參數;
(3)數據轉存:測試結束後,可把採集的數據轉存到隨身碟,再由隨身碟將數據轉存到PC機中或通過接口直接上傳至計算機,經配套的數據處理軟體對數據信息進行處理生成各種圖表;
(4) 數據處理軟體功能:數據處理軟體與測試儀配套使用。可設定系統測試參數,對測試儀測試到的各項電氣參數、運行狀態及異常記錄進行分析和處理;智慧型查詢,顯示、列印圖表。單片機到隨身碟數據轉存技術的套用,解決了大容量數據存儲問題。記錄波形需大量的數據,該設備採用外掛隨身碟,將數據轉存到隨身碟,可在微機上波形回放,將測試數據分析處理,列印出交流設備的輸出性能指標及分析圖表。
查詢功能:查詢測試數據,檢索異常記錄。
在線上通訊:測試儀可通過RS232/RS485接口與上位計算機連線,可以按約定將數據上傳。
並機功能:可將設備並聯工作,該設備配備RS485數字並機接口,由主機統一控制,記錄測試過程。很好的解決了體積和容量的矛盾。

三、JZC智慧型交流假負載組合

JZC智慧型交流假負載可以訂製一體機JZC-200(200KW)型、JZC-500(500KW)型。
JZC智慧型交流假負載JZC-F(組合型)是由JZC-F300A和兩台JZC-F300B組成,每台功率為100KW,最大並機2700KW。
特點:模組化結構使體積顯著縮小,重量大大減輕,搬運十分方便。使用時只須用電力電纜及信號控制線,將主機和副機相連線即可,各項設定操作均在主機上完成。
組合方式(一體機組合方式不同):
100KW:由一台JZC-F300A組成;
200KW:由一台JZC-F300A和一台JZC-F300B組成;
300KW:由一台JZC-F300A和兩台JZC-F300B組成;
400KW:由兩台JZC-F300A和兩台JZC-F300B組成;
500KW:由兩台JZC-F300A和三台JZC-F300B組成;
600KW: 由兩台JZC-F300A和四台JZC-F300B組成;
… …

四、主要特點

l 安全性:傳統測試設備負載調整是直接通過空開或接觸開關啟動負載,易產生電弧,容易產生人員傷亡事故;而JZC智慧型交流假負載通過固態繼電器,接通/斷開無觸點開關控制,功率為無段式,並且不會產生電弧,操作人員通過鍵盤輸入,微機發出指令,固態繼電器無觸點控制,測試人員不用接觸任何開關,安全性達到100%。
l 高智慧型性:目前常用的交流電源設備測試方法,不但需要配備大功率的負載和專門的測量儀表,還要把測量數據按公式進行人工運算才能求出所需的各項指標,測試步驟複雜。JZC智慧型交流假負載集成了以上產品的所有功能,不但具備假負載的功能,而且具有各種測量儀表的作用,並且把數據通過單片機進行計算,可以方便準確的測量出各項技術指標,具備了交流負載和測量儀表、數據計算的三重功能,使產品性能達到了一個高智慧型的程度。
l 測試數據精度高:傳統設備測試需要多種儀表配合,採用人工採集數據,人工計算,很容易產生誤差,精度低;而JZC智慧型交流假負載為負載、儀表一體化,實時採集數據,計算機自動生成數據,數據精確度可達到99.99%。
l 功率控制精確(功率恆定):傳統的測試設備功率設定是按照電阻棒的標稱功率值計算,不同功率設定需要不同數量電阻棒並聯來實現,一旦機組輸出電壓與電阻棒的標稱電壓不符,設定功率與實際功率也將不符,容易造成測試誤差;JZC智慧型交流假負載採用固態繼電器控制功耗元件,高速功率採樣調整模組採集、對比數據。根據系統所設定的負載功率,利用實時採樣,反饋功率與設定功率進行比較,實現閉環控制,進行功率校正。
l 多功能一體式液晶顯示屏:傳統測試設備只有電壓表和電流表,並且大多數為機械錶,測試時只能發現電壓和電流出現異常的問題,對頻率和中性線電流等重要參數沒有檢測功能,存在重大隱患。JZC智慧型交流假負載採用大螢幕LCD液晶屏顯示,全中文選單提示,測試時,顯示被測設備的三相相電壓、各相電流、各相有功功率、各相無功功率、各相功率因數、各相頻率、中性線電流、總功率和三相線電壓,在測試過程中各項數據一旦超出被測設備規範,可以及時進行相關處理。
l 採用多CPU工作方式:由於該設備完成的工作量極大,需要採集的數據浩瀚繁雜,並且還要進行計算、控制等工作,一個CPU根本無法完成。如對交流逆變切換時間等瞬態性能指標的測試,是利用高速採樣迅速準確捕捉瞬間變化。故該設備採用主、從CPU控制方式,主CPU協調統一完成採樣、計算,三個從CPU分別完成三相控制任務。
l 功耗元件性能優良:使用柱狀純阻性功耗元件,其優點是熱溫度係數優良,具有較好的一致性,溫度變化時特性曲線好,便於對功率精確控制,使得整機工作更加穩定,功率因數可達到0.99以上。
l 便攜性:設備體積小,占地面積小且便於運輸;採用輪動式,移動方便。
l 通過鍵盤可設定:功率、工作時長、各種保護等測量參數均由鍵盤輸入,並可隨時調整,每相功率100%連續可調。
l 散熱系統完善:採用強制風冷式散熱,大大提高了恆功率放電的可靠性。新型功耗元件國內首創,具有完全智慧財產權,無紅熱現象、壽命長。新型功耗元件具有過熱自動保護功能,在風機不轉的情況下也不會發生因過熱造成的燒損現象。功耗器件合理交錯布置於機體一側,占用空間小。風機選用大功率的軸流風機,噪音低,壽命長,MTBF為20000小時。風機置於負載的一側,進風順暢。開機自動閉鎖,測試停止3分鐘後風機自動停轉,保證設備可靠散熱。
l 電源連線採用的是旋轉式快速接頭,連線方便可靠。

五、主機主要參數
型號 JZC-100 JZC-200 JZC-F JZC-500
接入負載電壓 400V 400V 400V 400V
放電功率設定 0-100KW 0-200KW 0-300KW 0-500KW
放電時長設定 0-99H59M 0-99H59M 0-99H59M 0-99H59M
放電控制精度 1% 1% 1% 1%
電壓測量精度 1% 1% 1% 1%
頻率測量精度 ±2% ±2% ±2% ±2%
功率控制精度 ±2% ±2% ±2% ±2%
功率測量誤差 ±0.5% ±0.5% ±0.5% ±0.5%
電壓測量誤差 ±0.5% ±0.5% ±0.5% ±0.5%
頻率測量誤差 ±0.5% ±0.5% ±0.5% ±0.5%
電流測量誤差 ±0.5% ±0.5% ±0.5% ±0.5%
功率解析度 0.1KW 0.1KW 0.1KW 0.1KW
電壓解析度 0.1V 0.1V 0.1V 0.1V
頻率解析度 0.1Hz 0.1Hz 0.1Hz 0.1Hz
電流解析度 0.1A 0.1A 0.1A 0.1A
功率最小步進 0.1KW 0.1KW 0.1KW 0.1KW
散熱形式 強制風冷式散熱 強制風冷式散熱 強制風冷式散熱 強制風冷式散熱
工作電源 AC220 AC220 AC220 AC220
並機功能 9台(每台可組合兩台JZC-F300B) 9台 9套 9台
六、主機類型照片展示JZC-100照片

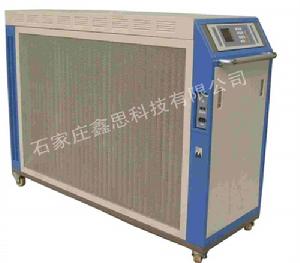

JZC-200(一體機型)照片
JZC-F300A和兩台JZC-F300B(組合型)照片
JZC-500(一體機型)照片

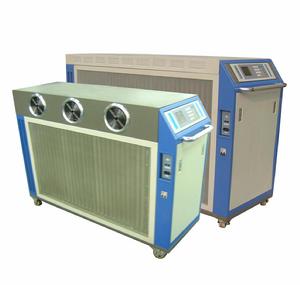

JZC-200/500(一體機型)對比照片
