概述
TY-GD-3002B點型光電感煙火災探測器是採用紅外散射原理研製而成的點型光電感煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用於賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房、配電室及船舶等場所。
特點
地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。
可早期報警，靈敏度高；
具黑煙報警功能；
二匯流排制，無極性
技術特性
監控電流：<330μA
報警電流：≤2mA
接線要求：RVS線≥1.0mm2
使用環境：溫度-10℃～+50℃相對濕度≤95%（40℃+2℃,-2℃）
外形尺寸及顏色：Φ102×43象牙白色
設定要求：避開空調送風口，以及有粉塵、水霧、蒸氣、汽油等場所
結構特徵

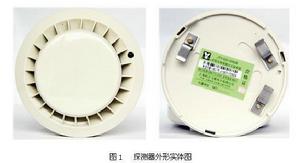

探測器外形實體圖如圖1所示。
JTY-GD-3002B點型光電感煙火災探測器工作原理
探測器採用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由於散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路採用脈衝方式工作，可提高發射管使用壽命。
安裝布線
警告：安裝探測器之前，請切斷迴路的電源並確認全部底座已安裝牢靠。
探測器的底座實體圖如圖2所示。底座上有3個導體片，片上帶接線端子，底座上不設定位卡，便於調整探測器報警指示燈的方向。預埋管內的探測器匯流排分別接在1（S+)、3（S-)的二個接線端子上（不分極性），另一個導體片用來輔助固定探測器，同時編碼時使用。
待底座安裝牢固後，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。
JTY-GD-3002B布線方式：探測器二匯流排宜選用截面積≥1.0mm2的RVS雙絞線，穿金屬管或阻燃管敷設。
