JCJ103R無線接收器

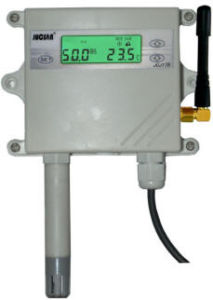

JCJ103無線溫濕度變送器 產品簡介：
JCJ103經濟型高精度數字溫濕度感測器採用標準RS-232或485無線通信接口。本品採用遞推平均數字軟體濾波與硬體電路濾波相結合的濾波方法，使外界對採樣的干擾儘可能降到最低，全量程精度高、穩定性能強、一致性好、回響速度快。該產品與JCJ103R無線數據接收模組配合使用。
JCJ103R採用國際標準modbus數字通信協定，可與世界上任意一款組態軟體對接。通過JCJ103R無線接收模組接口可與計算機組成多點溫濕度測量系統。也可通過JCJ500無線報警主機組成無線溫濕度報警網路。
套用場合：JCJ103無線數字溫濕度變送器非常適用於室內各種環境的溫濕度測量，如機房、樓宇、生產車間、倉庫、溫室、實驗室、博物館、圖書館、檔案館等。
JCJ103技術參數：
感測器
溫度
濕度
感測器類型
進口數字溫濕度敏感元件
工作電源
12VDC500mA
其他定製供電電源：
準確度
≤±0.5℃@0-50℃
≤±3%RH@20%-90%RH@25℃
濕度範圍
0-100%RH有效測量範圍：5-95%RH
濕滯
≤±0.5%RH
濕度回響時間
3S
濕度漂移量
≤±0.5%RH/年
工作頻段
490MHz
傳輸距離
800米（無障礙）
工作電流
≤300mA
安裝方式
壁掛式
工作環境
–40℃-80℃
JCJ103R技術參數
感測器
溫度
濕度
工作電源
12VDC500mA
其他定製供電電源：
工作頻段
490MHz
傳輸距離
800米（無障礙）
工作電流
≤300mA
安裝方式
壁掛式
工作環境
–40℃-80℃
通訊說明：
JCJ103輸出的國際標準MODBUS-RTU通訊協定：在計算機端配備配套無線接收模組JCJ103R可組成溫濕度無線數據採集網路。
在使用組態軟體時，須選用的設備為MODICON(莫迪康)的PLC，MODBUS-RTU地址型。數據為整型16位。支持MODBUS協定03H、04H、06H指令（03H、06H讀寫參數，04H讀測量值)，
參數暫存器地址：
參數
設定範圍
出廠默認值
通訊指令
地址
溫度測量值
/
/
04H
00H
濕度測量值
/
/
04H
01H
本機地址
0-255
1
03H，06H
00H
通訊波特率
300-19200
9600
03H，06H
01H
濕度平移修正
-20.0-20.0
0.0
03H，06H
67H
例1：讀取溫度測量值（測量值=1000）
傳送數據為:01040000000131CA
其中，01時本機地址，04是通訊指令，0000是暫存器起始地址，0001表示讀一個數，31CA是校驗碼。
返回數據為:01040203E8B98E(其中03E8對應測量值)
其中，01是本機地址，04是通訊指令，02為返回數據即測量值位元組數，B983是檢驗碼。
例2：讀參數本機地址值（本機地址=1）
傳送數據為:010300000001840A
其中，01時本機地址，03是通訊指令，0000是暫存器起始地址，0001表示讀一個數，840A是校驗碼。
返回數據為:01030200017984
其中，01是本機地址，03是通訊指令，02為返回數據即本機地址值位元組數，7984是檢驗碼。
例3：寫參數本機地址值（本機地址=1，寫入值為2）
傳送數據為:010600000002080B
其中，01時本機地址，06是通訊指令，0000是暫存器地址，0002表示參數值，080B是校驗碼。
返回數據與傳送數據一致。
註：對於工業組態軟體
溫、濕度測量值的暫存器分別為3x001和3x002；
設備地址使用的暫存器為4x001；
通訊波特率使用的暫存器為：4x002；
濕度偏差修正使用的暫存器為：4x104；
RS485通訊說明：
JCJ系列RS-485通訊線採用禁止雙絞線，其一端通過RS-232/485轉換模組接到計算機的串列通信口，另一端接到RS-485模組通訊端子。
雙芯禁止線的禁止層最好單端與設備保護地連線。當一台計算機掛多台儀表時，網路拓撲結構為匯流排型，每台設備必須直接並接在幹線上。以減少信號反射干擾。通訊距離長時可選擇中繼模組。
產品選型：
JCJJCJ103口口口口無線溫濕度變送器
JCJ103
溫濕度變送器
H=溫濕度測量
T=溫度測量
H=濕度測量
N=無LCD顯示C=帶LCD顯示
1=12VDC供電2=24VDC供電
0=默認為桿式天線1=線纜式天線
備註說明：如需配無線溫濕度接收器，請選型JCJ103R。對於更遠傳輸距離，可選擇大功率無線傳送和接受裝置。
