概述
Hi3535是針對多路高清或多路D1NVR產品套用開發的專業Soc晶片。Hi3535內置高性能A9處理器和具有高達5路1080p解碼能力的多協定視頻解碼引擎，集成了具備多項複雜圖像處理算法的高性能視頻/圖像處理引擎，結合雙路高清顯示輸出能力，為客戶產品提供優異的圖像質量。Hi3535集成了豐富的外圍接口，在為客戶提供差異化產品功能、性能、圖像質量要求的同時，大大降低ebom成本。
主要特點：
處理器核心
●ARMCortexA9雙核@Max.1GHz
－32KBL1I-Cache，32KBL1D-Cache
－256KBL2Cache
多協定視頻解碼
●H.264Baseline/Main/HighProfileLevel5.0解碼
●MPEG4SPL0~L3/ASPL0~L5解碼
●MJPEG/JPEGBaseline解碼
視頻編碼
●H.264Baseline/Main/HighProfileLevel4.2編碼
●MJPEG/JPEGBaseline編碼
視頻編解碼處理
●H.264&JPEG多碼流編解碼性能
－[email protected]解碼[email protected]編碼+1080p@8fpsJPEG編碼
－[email protected]解碼[email protected]編碼+720p@16fpsJPEG編碼
－[email protected]解碼[email protected]編碼+D1@32fpsJPEG編碼
－4x720p@30fpsJPEG解碼
●CBR/VBR碼率控制，16Kbit/s～40Mbit/s
●編碼幀率支持1fps～60fps
●支持感興趣區域（ROI）編碼
●支持彩轉灰編碼
智慧型視頻分析
●集成智慧型分析加速引擎，支持智慧型運動偵測、周界防範、視頻診斷等多種智慧型分析套用TS流解復用/PVR功能視頻與圖形處理
●支持de-interlace、邊緣增強、3D去噪、動態對比度增強
●支持視頻、圖形輸出抗閃爍處理
●支持視頻1/8～16x縮放
●支持圖形1/2～2x縮放
●支持4個遮擋區域
●支持8個區域OSD疊加
●視頻層、圖形層Alpha疊加
音頻編解碼
●軟體實現多協定音頻編解碼其他安全引擎
●硬體實現AES/DES/3DES加解密算法
視頻接口
●視頻輸出接口
－支持1個HDMI1.4高清輸出接口
－支持1個VGA高清輸出接口
－支持1個BT.1120高清輸出接口
－HDMI和VGA可配置為同源或非同源
－BT.1120可配置為與HDMI或VGA同源
－HDMI/VGA最高解析度支持1920x1200@60fps
－支持1個CVBS標清輸出接口
－支持3個RGB1555或RGB8888的全螢幕GUI圖形層，分別用於2路高清和1路標清
－支持一個硬體滑鼠層，格式為RGB1555、RGB8888可配置，最大解析度為128x128
音頻接口
●集成1個Audiocodec，支持16bit語音輸入和輸出
●支持2個單向I2S接口
－1個支持輸入
－1個支持輸出
●支持通過I2S接口外接Audiocodec，支持16/24bit語音輸入和輸出
網路接口
●支持2個千兆乙太網接口
－支持RGMII、RMII、MII三種接口模式
－支持10/100Mbit/s半雙工或全雙工
－支持1000Mbit/s全雙工
－支持TOE，降低CPU開銷
外圍接口
●2個SATA3.0接口
－支持PM功能
－支持eSATA
●1個PCIe2.0/SATA3.0復用接口
－用於PCIe2.0接口時，支持RC和Endpoint功能
－用於SATA3.0接口時，支持eSATA和PM
●4個UART接口，其中2個支持4線
●IR接口、I2C接口、GPIO接口
●2個USB2.0HOST接口，支持Hub功能
●1個USB3.0HOST接口，支持Hub功能
存儲器接口
●1個32bitDDR3SDRAM控制器接口
－最高頻率800MHz（1.6Gbps）
－支持ODT功能
－最大容量支持2GB
－支持自動功耗控制
●SPINorFlash接口
－1、2、4bitSPINorFlash
－2個片選
－每個片選最大容量支持32MByte
●NandFlash接口
－支持8bitNandFlash
－支持SLC,MLC
－1,4,8,24bitECC
－支持從NandFlash啟動
●內置4KBbootrom和10KBSRAM
獨立供電RTC
●RTC可通過電池獨立供電多種啟動模式可配置
●bootrom啟動模式
●SPINORflash啟動模式
●NANDFlash啟動模式
●DDR啟動模式
SDK
●提供基於Linux3.4的開發包
●提供H.264的高性能PC解碼庫
晶片物理規格
●功耗
－3.5W典型功耗
－支持多級功耗控制
●工作電壓
－核心電壓為1.1V
－CPU電壓為1.2V（可降壓至1.1V）
－IO電壓為3.3V
－DDR3SDRAM接口電壓為1.5V
●封裝
－RoHS，EDHS-PBGA
－管腳間距：0.8mm
－23mmx23mm封裝大小

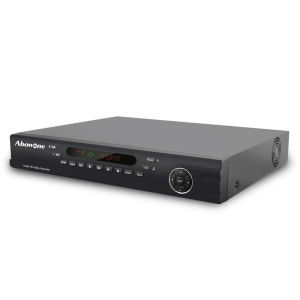

單片Hi3535NVR解決方案
●4x1080pNVR
－5路1080p實時解碼（4路預覽+1路回放）
－1路1080p實時編碼
－1080p@8fpsJPEG抓拍
－HDMI+VGA1080P@60fps雙高清輸出+1路CVBS輸出
●8x720pNVR
－9路720p實時解碼（8路預覽+1路回放）
－1路1080p實時編碼
－720p@16fpsJPEG抓拍
Hi3535 －HDMI+VGA1080p@60fps雙高清輸出+1路CVBS輸出
●16D1NVR
－24D1實時解碼（16路預覽+8路回放）
－1路1080p實時編碼
－D1@32fpsJPEG抓拍
－HDMI+VGA1080p@60fps雙高清輸出+1路CVBS輸出
