產品簡介

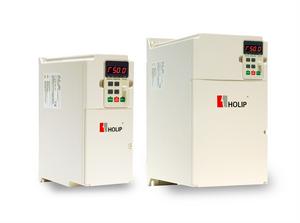

HLP-NV系列是HOLIP新一款矢量型變頻器，是專門針對小功率的三相交流電機量身定做的。NV雖然體積小巧，但五臟俱全，性能卓越、可靠性高，加上良好的用戶界面和精巧的體形，將給您帶來意想不到的使用效果。
功率範圍
單相 200–240V 0.18–2.2kW三相 200–240V 0.25–3.7kW
三相 380–480V 0.37–22kW
技術特點
面板可熱插拔功能讓您節省工作時間和減少工作量
直觀的面板顯示
方便您的參數讀取和操作
有帶電位器的面板（可選）
方便您的使用和操作
自動能量最佳化功能（AEO）
使變頻器的能耗降為最低
自動電機適配（AMT）
能讓您的電機工作於最佳狀態，可適用於嚴格的工作場合
內置制動單元
能節省您的成本，1.5KW及以上功率標配內置制動單元
內置智慧型邏輯控制器
多數情況下無需加裝PLC
內置比例積分（PI）控制器
能實現過程PI正/反控制且能接收多種反饋信號
電子熱繼電器（ETR）
取代了外部電機保護裝置
最佳的散熱設計
確保了變頻器的使用壽命，提高了設備的可靠性
筆記本式的結構設計
可並排安裝，給您帶來最大的電氣設計空間
面板安裝組件
方便組建您遠程控制
人性化的操作界面
簡潔明了的參數設定方式，方便您的操作
可共直流母線連線
使變頻器的效率優先
多種保護功能
保證了電機的正常運行
型號規格
型 號 | 輸 入 電 壓 | 功率(KW) | 輸出電流(A) | 適用電機(KW) |
HLPNV0D1821A | 1×200-240V 50/60Hz | 0.18 | 1.2 | 0.18 |
HLPNV0D1821B | ||||
HLPNV0D3721A | 1×200-240V 50/60Hz | 0.37 | 2.2 | 0.37 |
HLPNV0D3721B | ||||
HLPNV0D7521A | 1×200-240V 50/60Hz | 0.75 | 4.2 | 0.75 |
HLPNV0D7521B | ||||
HLPNV01D521A | 1×200-240V 50/60Hz | 1.5 | 6.8 | 1.5 |
HLPNV01D521B | ||||
HLPNV02D221A | 1×200-240V 50/60Hz | 2.2 | 9.6 | 2.2 |
HLPNV02D221B | ||||
HLPNV0D2523A | 3×200-240V 50/60Hz | 0.25 | 1.5 | 0.25 |
HLPNV0D2523B | ||||
HLPNV0D3723A | 3×200-240V 50/60Hz | 0.37 | 2.2 | 0.37 |
HLPNV0D3723B | ||||
HLPNV0D7523A | 3×200-240V 50/60Hz | 0.75 | 4.2 | 0.75 |
HLPNV0D7523B | ||||
HLPNV01D523A | 3×200-240V 50/60Hz | 1.5 | 6.8 | 1.5 |
HLPNV01D523B | ||||
HLPNV02D223A | 3×200-240V 50/60Hz | 2.2 | 9.6 | 2.2 |
HLPNV02D223B | ||||
HLPNV03D723A | 3×200-240V 50/60Hz | 3.7 | 15.2 | 3.7 |
HLPNV03D723B | ||||
HLPNV0D3743A | 3×380-480V 50/60Hz | 0.37 | 1.2 | 0.37 |
HLPNV0D3743B | ||||
HLPNV0D7543A | 3×380-480V 50/60Hz | 0.75 | 2.2 | 0.75 |
HLPNV0D7543B | ||||
HLPNV01D543A | 3×380-480V 50/60Hz | 1.5 | 3.7 | 1.5 |
HLPNV01D543B | ||||
HLPNV02D243A | 3×380-480V 50/60Hz | 2.2 | 5.3 | 2.2 |
HLPNV02D243B | ||||
HLPNV03D043A | 3×380-480V 50/60Hz | 3 | 7.2 | 3 |
HLPNV03D043B | ||||
HLPNV04D043A | 3×380-480V 50/60Hz | 4 | 9 | 4 |
HLPNV04D043B | ||||
HLPNV05D543A | 3×380-480V 50/60Hz | 5.5 | 12 | 5.5 |
HLPNV05D543B | ||||
HLPNV07D543A | 3×380-480V 50/60Hz | 7.5 | 15.5 | 7.5 |
HLPNV07D543B | ||||
HLPNV001143A | 3×380-480V 50/60Hz | 11 | 23 | 11 |
HLPNV001143B | ||||
HLPNV001543A | 3×380-480V 50/60Hz | 15 | 31 | 15 |
HLPNV001543B | ||||
HLPNV18D543A | 3×380-480V 50/60Hz | 18.5 | 37 | 18.5 |
HLPNV18D543B | ||||
HLPNV002243A | 3×380-480V 50/60Hz | 22 | 43 | 22 |
HLPNV002243B |
技術規範
電源 輸入 輸出 | 電源電壓 | 單/三相200–240V ±10% ；三相 380–480V ±10% |
電源頻率 | 48–62Hz | |
輸出電壓 | 0–100% 電源電壓 | |
輸出頻率 | 0-400Hz（V/F模式）；0–200Hz （VVC+模式） | |
能效率 | >0.98 | |
輸出過載 | 150% 額定負載1分鐘 | |
加減速時間 | 0.005秒-3600秒 | |
使用環境 | 環境溫度 | -10℃–50℃，40℃–50℃降容使用 |
平均24小時環境溫度 | 最大40℃ | |
存放/運輸溫度 | -25℃–70℃ | |
相對濕度 | 5%-95%相對濕度（不結露） | |
海拔高度 | 1000m/3000m（降檔使用） | |
振動試驗 | 1.0g以下 | |
保護等級 | IP20 | |
信號 輸入 輸出 | 5組數字輸入端子 | 24V DC（Ri=4k?、PNP或NPN） |
1組模擬電壓/電流輸入端子 | 0-10V（ Ri=10k?） | |
1組模擬電流輸入端子 | 0/4-20mA Ri=200k?） | |
2組直流電源輸入端子 | 24DVC,200mA；10VDC，30mA | |
1組脈衝輸入端子 | 20-5000Hz；0-24VDC（PNP） | |
1組模擬電流輸出端子 | 0/4-20mA（ Ri=500k?） | |
1組繼電器輸出端子 | 240VAC/2A；30VDC/2A | |
RS485串列通訊連線埠 | ||
保護功能 | 變頻器接地保障、短路保障、過熱保護 、電子式電機過載熱保護、過電流、過電壓、低電壓保護、電源缺相、過載、失速保護 | |
