HK1200C

HK1200C是無錫市恆平工業設備有限公司所開發的一款工業控制稱重顯示器。該儀表功能強大，擴展性較強。HK-1200C具有豐富的通訊格式，能與上位計算機聯網組成大型系統，也能與PLC聯接組成較完整的控制系統。

產品型號說明

H: 代表恆平首字母；

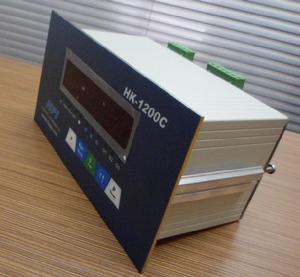

產品外觀

K: 為英文king縮寫，代表功能強大；
12: 代表恆平第2代定製型產品；
00: 為以後儀表功能擴展；
C: 為英文control的縮寫，代表控制儀表

HK1200C簡介

HK1200C 是無錫市恆平工業設備有限公司所開發的一款工業控制稱重顯示器。該儀表功能強大，擴展性較強。儀表列印，大螢幕顯示輸出，連線電腦，RS232、RS485、RS422接口，4～20mA或0～10V模擬量輸出口。可以做加料控制系統，定值系統，減料控制系統，包裝系統，罐裝系統，分選秤，HI,LO OK報警秤。能與上位計算機聯網組成大型系統，也能與PLC聯接組成較完整的控制系統等等。

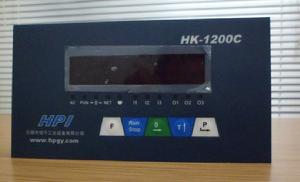

產品外觀

HK-1200C控制器是目前國內功能較完善、技術較先進、性能可靠的稱重控制器之一，關鍵晶片使用了美國最新MCS—51 單片微處理器及高速的Σ-△A/D 轉換技術。對重量進行轉換顯示，最高可達80次/秒的轉換速度。本顯示器可方便地與電阻應變式感測器連線組成配料秤、定量包裝秤、控制秤等，適用於各種高速度與高精度稱重要求的控制場合。HK-1200C能滿足大多數結構型式的包裝秤和液體灌裝秤的功能配備要求，如：有秤斗有夾袋包裝秤；有秤斗無夾袋包裝秤；無秤斗有夾袋包裝秤；平台秤式包裝秤；液體灌裝秤等等。通訊信息

HK-1200C具有豐富的通訊格式，能與上位計算機聯網組成大型系統，也能與PLC聯接組成較完整的控制系統。為了能滿足世界各國用戶的需求，因此特別設計了全球電源系統，使之可以在世界任何地方發揮作用。
1． 集成了加法秤、減法秤、分選秤功能，具備3 路外控輸入和3 路控制輸出；
2． 標準異步串列通訊接口（RS232 或RS422/485），靈活的通訊方式（連續傳送和指令應答）；
3． 0-20mA/4-20mA(或0-5V/0-10V) DA 精確輸出，可校準；上下限報警輸出設定；
4． 高精度A/D 轉換，可讀性達1/30000；
5． 5 點非線性修正；
6． 換表無需重新標定，只需輸入原儀表的參數即可使用；
7． 大螢幕顯示輸出；
8． 靈活的峰值保持功能；
9． 稱量數據累計量和累計次數等信息的貯存、檢查、刪除處理，具有斷電數據保護；
10．可連線串列印表機，列印稱重記錄、累計量或配方，手動或者自動列印可選；
11. 具備去皮功能，在自動控制開始可以選擇是否自動去皮；12. AD 數據的數字濾波強度可根據需要設定更改；
13．多種操作信息和出錯信息提示；
14．列印單位選擇：kg、t、g、lb；
15．具有精確的時鐘、日曆、自動閏年、閏月，不受斷電影響；
16．具備恢復出廠設定功能；
17．抗干擾性能強，可靠性高；

HK-1200C主要參數

1. 型號：HK-1200C 稱重顯示控制器
2. 準確度: 3 級，n=3000
3. 輸入信號範圍： -19mV～ +19mV
4. 非線性： ≤0.01%F.S
5．感測器連線個數： 1～8 只350Ω感測器
6. 感測器供橋電源： DC：5V；350mA
7. 感測器連線方式： 採用6 線制，長線自動補償。
8. 顯示：單排7 位LED,字高0.5 英寸,11 個狀態指示燈
9. 分度值： 1/2/5/10/20/50/100 可選
10. 時鐘： 可顯示實時時間，日期。
11. 鍵盤： 採用5 個輕觸按鍵
12. 大螢幕顯示接口： 採用串列輸出方式，20mA 恆流源信號。
13 通訊接口：串列RS422/RS422/RS485，任選一種；波特率1200～9600 可選
14. 列印接口： 與串口共用，可連線串列印表機
15. 繼電器輸出： 觸點容量AC：220V；0.5A
16. 外控輸入： 開關觸點（閉合控制有效）
17. 使用電源： AC 110～230V，50/60Hz 1A
18. 使用溫度、濕度： 0～40℃；≤90%RH
19. 儲運溫度： -20～50℃
20. 外型尺寸：機殼：150×76×85mm（寬×高×深）面板：172×93×3mm （寬×高×厚）
21. 自重量： 700 克左右

HK-1200C輸入輸出接口

本儀表共有三路光隔離輸入和三路繼電器輸出。
◆三路輸出根據需要分別連線外部系統。O1、O2、O3 端已內置常開繼電器，

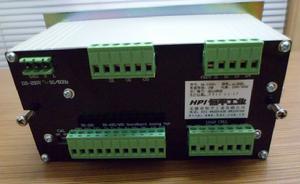

通訊接口

可將所控制的系統直接接到對應接口的兩個端子上。
◆ 三路輸入的接入方式為 I1、I2、I3 與+12V 連線，即可在輸入端輸入信號。0V 端子為客戶特別需要使用。接口的含義根據不用模式而不同。
HK-1200C稱重顯示器串列通訊接口串列通訊接口採用 RS232C（標準產品），可根據客戶的需要，通過跳線選擇RS485 接口（輸出格式與RS232C 相同）。接口引腳連線含義見表3-1。跳線選擇方式參見表3-2。
本儀表可選擇連續傳送或指令應答方式
HK-1200C稱重顯示器模擬量輸出
HK-1200C儀表可選擇3 種模擬量輸出方式：0～5V、0～10V 電壓信號輸出和4～20mA(實際也可調整到0～20mA)電流信號輸出。電流環為內部供電方式，輸出方式由主機板上跳線選擇，出廠時的設定為4-20mA 電流環。模擬量輸出的開關由【SET 1】參數下[H ABC]參數的C位控制。HK-1200C列印與存儲

列印連線方式為串口通訊 RS232 連線，儀表參數設定1 中選擇接串口印表機，即可通過串口列印稱重數據。列印主要包括手動列印和自動列印，下面分別介紹：
1、手動列印
單次列印：稱重狀態下，按“P”鍵即可列印當前時間、日期、淨重、皮重、累計次數和累計重量。
列印記錄：在模式0、1、2，可以將所有稱重記錄保存並列印，包括每次稱重的時間、日期、淨重、皮重、累計次數和累計重量，具體操
2、自動列印
參數設定中選擇印表機並且選擇自動列印後，在自動控制過程中每完成一次過程就會自動列印出當前的時間、日期、淨重、皮重、累計次數和累計重量等信息
3．存儲
存儲和列印是常常在一起使用的，也分手動保存和自動保存，自動保存需要參數設定中使能。保存有幾點要注意：
1、分選模式下不能進行手動保存。
2、每次保存後需要“回零”才能進行下一次的保存。
3、更換控制模式（即加法秤、減法秤、分選秤）後需要進入參數
