H13國產模具鋼

H13國產模具鋼材-簡介

H13模具鋼鋼鋼材是熱作模具鋼。執行標準GB/T1299—2000。統一數字代號A20502;牌號4Cr5MoSiV1;合金工具鋼簡稱合工鋼,是在碳工鋼的基礎上加入合金元素而形成的鋼種。
其中合工鋼包括:量具刃具用鋼、耐衝擊工具用鋼、冷作模具鋼、熱作模具鋼、無磁模具鋼、塑膠模具鋼。
H13國產模具鋼H13國產模具鋼

H13國產模具鋼鋼材-規格

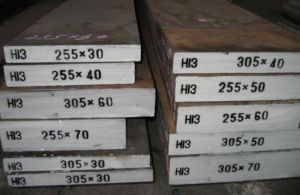

H13鋼板 寬度(210-610)*厚度(6-80) 熱軋

H13鋼管 外徑(6-219)*壁厚(0.5-25)
H13鋼錠 電渣錠0.35T 0.5T 0.75T 1.0T
1.5T1.8T2.0T2.2T2.8T(3.0-8.0)T

H13國產模具鋼鋼材-性能

電渣重容鋼,該鋼具有高的淬透性和抗熱裂能力,該鋼含有較高含量的碳和釩,耐磨性好,韌性相對有所減弱,具有良好的耐熱性,在較高溫度時具有較好的強度和硬度,高的耐磨性的韌性,優良的綜合力學性能和較高的抗回火穩定性。

H13國產模具鋼材-化學成分

C:0.32~0.45,
Si:0.80~1.20,
Mn:0.20~0.50,
Cr:4.75~5.50,
Mo:1.10~1.75,
V:0.80~1.20,
p≤0.030,
S≤0.030;

H13模具國產模具鋼-用途

H13模具鋼用於製造衝擊載荷大的鍛模,熱擠壓模,精鍛模;鋁、銅及其合金壓鑄模。

系引進美國的H13,其性能、用途和4Cr5MoSiV鋼基本相同,但因其釩含量高一些,故中溫(600度)性能比4Cr5MoSiV鋼要好,是熱作模具鋼中用途很廣泛的一種代表性鋼號。

H13國產模具鋼-熱處理工藝

(交貨狀態:布氏硬度HBW10/3000(小於等於235))
淬火:790度±15度預熱
1000度(鹽浴)或1010度(爐控氣氛)±6度加熱
保溫5~15min空冷
550度±6度回火退火、熱加工;

H13國產模具鋼-硬度分析

鋼中含碳量決定淬火鋼的基體硬度,按鋼中含碳量與淬火鋼硬度的關係曲線可以知道,H13鋼的淬火硬度在55HRC左右。對工具鋼而言,鋼中的碳一部分進入鋼的基體中引起固溶強化。另外一部分碳將和合金元素中的碳化物形成元素結合成合金碳化物。對熱作模具鋼,這種合金碳化物除少量殘留的以外,還要求它在回火過程中在淬火馬氏體基體上彌散析出產生兩次硬化現象。從而由均勻分布的殘留合金碳化合物和回火馬氏體的組織來決定熱作模具鋼的性能。由此可見,鋼中的含C量不能太低。

H13國產模具鋼-化學成分

H13鋼是C-Cr-Mo-Si-V型鋼,在世界上的套用極其普遍,同時各國許多學者對它進行了廣泛的研究,並在探究化學成分的改進。
鋼的套用廣泛和具有優良的特性,主要由鋼的化學成分決定的。當然鋼中雜質元素必須降低,有資料表明,當Rm在1550MPa時,材料含硫量由0.005%降到0.003%,會使衝擊韌度提高約13J。十分明顯,NADCA207-2003標準就規定:優級(premium)H13鋼含硫量小於0.005%,而超級(superior)的應小於0.003%S和0.015%P。眾所周知,鋼中增加碳含量將提高鋼的強度,對熱作模具鋼而言,會使高溫強度、熱態硬度和耐磨損性提高,但會導致其韌度的降低。學者在工具鋼產品手冊文獻中將各類H型鋼的性能比較很明顯證明了這個觀點。通常認為導致鋼塑性和韌度降低的含碳量界限為0.4%。為此要求人們在鋼合金化設計時遵循下述原則:在保持強度前提下要儘可能降低鋼的含碳量,有資料已提出:在鋼抗拉強度達1550MPa以上時,含C量在0.3%-0.4%為宜。H13鋼的強度Rm,有文獻介紹為1503.1MPa(46HRC時)和1937.5MPa(51HRC時)。
對要求更高強度的熱作模具鋼,採用的方法是在H13鋼成分的基礎上提高Mo含量或提高含碳量,這將在後面還會論及,當然韌度和塑性的略為降低是可以預料的。
鉻:鉻是合金工具鋼中最普遍含有的和價廉的合金元素。在美國H型熱作模具鋼中含Cr量在2%~12%範圍。在我國合金工具鋼(GB/T1299)的37個鋼號中,除8CrSi和9Mn2V外都含有Cr。鉻對鋼的耐磨損性、高溫強度、熱態硬度、韌度和淬透性都有有利的影響,同時它溶入基體中會顯著改善鋼的耐蝕性能,在H13鋼中含Cr和Si會使氧化膜緻密來提高鋼的抗氧化性。再則以Cr對0.3C-1Mn鋼回火性能的作用來分析,加入﹤6%Cr對提高鋼回火抗力是有利的,但未能構成二次硬化;當含Cr﹥6%的鋼淬火後在550℃回火會出現二次硬化效應。人們對熱作鋼模具鋼一般選5%鉻的加入量。
工具鋼中的鉻一部分溶入鋼中起固溶強化作用,另一部分與碳結合,按含鉻量高低以(FeCr)3C、(FeCr)7C3和M23C6形式存在,從而來影響鋼的性能。另外還要考慮合金元素的互動作用影響,如當鋼中含鉻、鉬和釩時,Cr>3%<sup>[14]</sup>時,Cr能阻止V4C3的生成和推遲Mo2C的共格析出,V4C3和Mo2C是提高鋼材的高溫強度和抗回火性的強化相<sup>[14]</sup>,這種互動作用提高該鋼耐熱變形性能。
鉻溶入鋼奧氏體中增加鋼的淬透性。Cr﹑Mn﹑Mo﹑Si﹑Ni都與Cr一樣是增加鋼淬透性的合金元素。人們習慣用淬透性因子加以表征,一般國內現有資料[15]還只套用Grossmann等的資料,後來Moser和Legat[16,22]的更進一步工作提出由含C量和奧氏體晶粒度決定基本淬透性直徑Dic和合金元素含量確定的淬透性因子(示於圖3中)來計算合金鋼的理想臨界直徑Di,也可從下式作近似計算: Di=Dic×2.21Mn×1.40Si×2.13Cr×3.275Mo×1.47Ni(1) (1)式中各合金元素以質量百分數表示。由該式,人們對Cr﹑Mn﹑Mo﹑Si和Ni元素影響鋼淬透性有相當明確的半定量了解。
Cr對鋼共析點的影響,它和Mn大致相似,在約5%的含鉻量時,共析點的含C量降到0.5%左右。另外Si﹑W﹑Mo﹑V﹑Ti的加入更顯著降低共析點含C量。為此可以知道:熱作模具鋼和高速鋼一樣屬於過共析鋼。共析含C量的降低,將增加奧氏體化後組織中和最後組織中的合金碳化物含量。

只有在少數耐熱鋼中經綜合合金化後才有較高穩定性(如(CrFeMoW)23C6,可作為強化相。具有複雜六方結構的M7C3(如Cr7C3、Fe4Cr3C3或Fe2Cr5C3)的穩定性更差,它和Fe3C類碳化物一樣很易溶解和析出,具有較大的聚集長大速度,一般不能作為高溫強化相。
