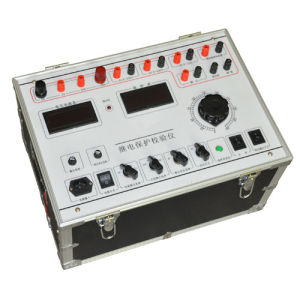

GWJB-II繼電保護校驗儀

GWJB-II型繼電保護校驗儀
一、產品概述：
GWJB-II型繼電保護校驗儀是我公司開發成功的新一代校驗裝置。該儀器內部的交直流電壓、電流源採用了最新的電源技術，使儀器在電路設計、器件選型、面板布局、內部結構設計上達到國內先進水平。該儀器具有功能完善、選材優良、測試項目數據清晰、操作簡單等優點，是電力繼保部門的首選設備。
二、產品特點：
1. 量度繼電器：可測量電流、電壓繼電器的啟動值、返回值及其返回係數。
2. 時間繼電器：可測量啟動值、返回值及其動作時間。
3. 中間繼電器：可測量各類帶啟動線圈和保持線圈的中間繼電器的啟動值、返回值、保持值及其動作時間。
4. 重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間和中間元件的測試。
5. 差動繼電器：可進行直流勵磁試驗、制動特性試驗、伏安特性試驗。
6. 其他各種非常見繼電器。
三、技術參數：
工作電源 AC220V+10%50Hz
工作環境 溫度：-10℃～40℃濕度：≤85%
大氣壓 86～106Kpa
輸出電源 交流電壓：0～220V/3A
交流電流：0～100A/7.5V0～20A/25V0～5A/5V
直流電壓：0～220V/3A
直流電流：0～20A/25V
定值輸出：DC24VDC48VDC110VDC220V
性能指標 電流、電壓表：41/2位
數字毫秒表：0～99.9999s
