GW22A一252型隔離開關結構及動作原理

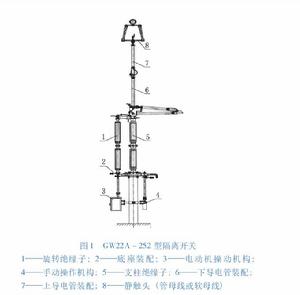

GW22A -252型隔離開關是單柱垂直斷口雙臂摺疊式結構，由底座、支柱絕緣子、旋轉絕緣子、主刀閘(上導電管裝配和下導電管裝配)、靜觸頭及操作機構等組成，如概述圖所示。 操作機構通過接頭、垂直連桿、底座轉軸連桿來驅動旋轉絕緣子轉動，旋轉絕緣子與基座的旋轉法蘭相連，通過由拐臂、連桿構成的四連桿系統改變力的方向，帶動下導電管在垂直面內轉動.下導電管與齒輪箱相連，上導電管與彎形鑄鋁拐臂相連，下導電管內的齒條與齒輪箱的齒輪可靠嚙合，齒輪通過轉軸帶動拐臂，從而帶動上導電管隨下導電管的轉動做複合運動。當隔離開關接近合閘時，齒輪箱頂端斜面接觸滾輪沿斜面向上運動，從而推動拉桿運動，使復位彈簧被壓縮，觸指平行夾緊靜觸頭導電管，夾緊彈簧被壓縮，保持觸指夾緊靜觸頭導電管適當的壓力，合閘運動結束。分閘操作過程與此相反，上下導電桿摺疊，放置於基座上，與靜觸頭間形成清晰可見的垂直斷口，2個邊相從動極通過傳動拐臂、連桿與中相主動極上的傳動拐臂相連，從而使三極同步動作。
上導電管裝配常見故障
密封罩密封不良

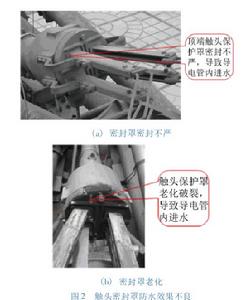

GW22A-252型隔離開關隔離開關原上導電管頂端觸頭端防水主要靠觸指周圍的密封罩(或保護罩)，但密封罩的防水效果並不理想，即便在觸指周圍已塗抹防水膠，但經過長期運行操作，密封罩老化破損、防護性能下降，導致雨水進入觸頭內，如圖2所示。
漏水孔堵塞

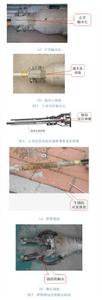

GW22A-252型隔離開關上導電管進水後，漏水孔堵塞不能有效排水，積水將引起內部復位彈簧和夾緊彈簧鏽蝕，甚至失效，如圖3所示。漏水孔堵塞的主要原因是:鑄型或漏水孔位置偏差，排水效果不理想，積水無法完全排出;人為封堵漏水孔，積水無法排出;長期運行在戶外，泥土污垢堵塞漏水孔。
分合閘異常及觸頭燒損
GW22A-252型隔離開關上導電管內部夾緊彈簧和復位彈簧是隔離開關的關鍵傳動部件，如圖4所示。上導電管內部長期受潮，使觸指夾緊彈簧和復位彈簧鏽蝕失效，從而出現分合閘不到位、動靜觸頭夾緊力不夠等問題，嚴重時將導致觸頭髮熱、燒損，如圖5所示。
上導電管改造方案
產生上導電管故障的根本原因是觸頭密封不良所致，因此，GW22A -252型隔離開關上導電管的改造應從結構設計、材料選用、製造工藝等方面採取相應措施，重點解決上導電管觸頭密封問題。

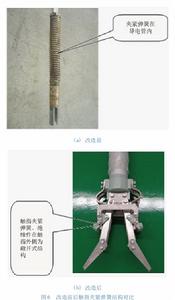

GW22A-252型隔離開關改造後的上導電管採取全密封結構，頂桿材質由熱鍍鋅鋼材更改為鋁製，避免了材質鏽蝕。上管頂部的觸指完全在觸頭座外側安裝，不再伸入上導電管內部，觸指的夾緊彈簧由管內移到觸指外側，採用質量好的外壓式不鏽鋼彈簧，既防鏽又便於檢修、更換及調整，改造前後觸指夾緊彈簧結構如圖6所示。
調節觸指夾緊力的頂桿在導電管外部，為表面極為光滑的不鏽鋼桿，並在導電管觸頭座間安裝有1個油封，油封與頂桿間有一定的壓縮量，與觸頭座固定後，在圓周接縫處全部採用防水膠密封，可防止雨水進入，改造前後上管密封結構如圖7所示。
導電管內的復位彈簧及頂桿等零部件均採用質量好的不鏽鋼或鋁合金材質，可有效避免零部件鏽蝕卡滯。內頂桿上端採用油封密封，防止雨水進入管內，避免管內復位彈簧失效和結冰引起的無法動作等問題，內頂桿上端油封密封結構如圖8所示。
上導電管完善化改造特點如下。
新型頂端油封結構，避免了雨水流入上導電管內，有效防止了分閘彈簧(不鏽鋼材質)的鏽蝕。
合閘彈簧(不鏽鋼材質)由管內結構改為外壓式敞開結構，上導電防護性能加強，觸指夾緊力可靠，有效杜絕觸指發熱。
隔離開關不需整體吊裝，僅需高空作業車配合施工更換上管，省時、省力且更換後調試簡單。
.結合此次改造，將導電軸節及底座轉動環節連線改為固定軟連線，可加大導電通流能力。
隔離開關主刀閘整體調試
操作機構分、合閘調整
手動分、合閘操作，操作機構箱內轉換開關過死點到達分、合閘位置時，保證主刀閘同時也到達分、合閘位置。否則鬆開機構主軸上接頭和夾板的螺栓，輕微變動垂直傳動桿與機構主軸的相對位置進行微調。
主刀閘中相調整
確認主刀閘(含電動操作機構、中相底座主刀閘傳動拐臂)均處於分閘位置後，先對中相進行手動分、合閘操作。
通過1次手動操作，使隔離開關合閘，觀察主刀閘的運動。如果在垂直面上主刀閘合閘過程，主刀閘接近靜觸頭時的張開角度相對靜觸桿的軸線出現未對齊(靠左或靠右)時，鬆開主刀閘與支柱絕緣子、旋轉絕緣子的緊固螺栓，利用孔洞的間隔調正後，重新堅固螺栓。如果在垂直平面內主刀閘的下臂出現不豎直的情況，鬆開基座傳動連桿的鎖定螺母，再旋轉連桿直到下臂豎直後，重新緊固螺母。
主刀閘三相聯調
將三相隔離開關的主刀閘均置於分閘位置，連線2個連相主刀閘的水平拉桿，對三相進行手動操作，使隔離開關合閘，觀察主刀閘的運動。如果2個邊相主刀閘出現垂直平面內下臂不豎直的情況，按照中相主刀閘調整方法調整。
當機構到達合閘位置時，檢查三相主刀閘是否同時合閘到位，合閘同期性是否滿足要求。如不滿足要求，鬆開水平傳動桿與中相水平傳動接頭連線的雙頭螺桿上的緊固螺母，對雙頭螺桿的長度進行微調。
通過此次完善化改造，提高了GW22A一252型隔離開關的健康水平.改善了設備的運行狀況。在改造過程中，提高了檢修和維護管理的水平，積累了寶貴的經驗。
