顯示卡核心GK106
克卜勒架構GK104核心的GTX 680來了，GK107也已經爆了，但不知道大家發現沒有，頂級的（暫時稱它為頂級吧）GK104擁有1536個核心，而GK107則只有384個CUDA核心，這中間的差距可真不小，又有誰來填補呢？今天這一謎題的答案終於CUDA揭曉，國外友站3DCenter開始了新一輪的爆料，在這二者中間將會有一款GK106核心，其規格完整規格擺在了我們的面前。GK106是Nvidia公司精視（Geforce）系列顯示適配器中的圖形處理和加速核心晶片（GPU）中的一款中端核心。以這個核心作為GPU的顯示卡有Nvidia2012年10月推出的顯示卡Geforce GTX660。GTX660屬於克卜勒架構中的中端類型，由於GTX660 Ti使用旗艦核心GK104，所以稍微低一些的公版產品GTX660就不得不使用中端核心GK106來滿足Nvidia產品線的需要。現在GK106核心已經伴隨各種廠家的公版產品上市。
核心參數
按照3Dcenter網站的爆料,GK106核心將採用台積電28nm工藝製造，核心面積210mm2，介於GK107（130mm2）與GK104之間（294mm2），與AMD Radeon HD 7800系列的212mm2幾乎完全一致。它有27億個電晶體，屬於中小型核心。具體規格方面，GK106核心將擁有四組SMX單元（也就是768個CUDA核心）、2組GPC單元、64個紋理單元、24個光柵單元、搭配2GB GDDR5顯存，顯存位寬192bit，支持PCI-E 3.0以及DX 11.1等新特性，最終命名為GTX660.它的弱點在於顯存位寬為192bit，其餘沒有任何缺點。具體產品

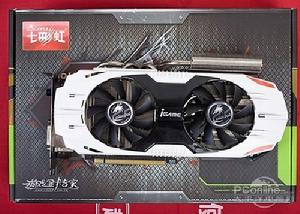

七彩虹GTX660 X烈焰戰神 2GD5
另兩個核心
GK104
克卜勒架構會使用和目前費米架構截然不同的流處理器設計，但同時又保留類似的“等級制度”，從而確保更高的並行度，強化通用計算能力。看來，NVIDIA的確是認準了並行計算這條路，準備堅定不移地走下去。根據目前的說法，GK104 SIMD體系設計中有4個圖形處理集群(GPC)，每個集群內劃分為4個流式處理器陣列(SM)，然後每個陣列內包含96個流處理器(SP)，這就是總共96×4×4=1536個流處理器。
紋理和幾何方面，每個SM陣列中配備8個紋理單元，總計128個，ROP光柵單元則是整個核心32個。
顯存方面和之前說的一樣，256-bit位寬，2GB GDDR5容量。
再看頻率，核心與流處理器同步定在950MHz，不再像這么多年來那樣異步運行，而顯存頻率比費米時代有所改進但還是沒AMD那么快，等效為5000MHz，頻寬160GB/s——相比於Radeon HD 7970 264GB/s差了不少。
浮點性能上，GK104單精度最高2.9TFlops，雙精度最高486GFlops，二者比例大約為6:1。相比之下，Radeon HD 7970的單雙精度浮點性能分別為3.79TFlops、947GFlops，基本上是4:1。
最後，同樣採用28nm工藝的GK104核心面積估計約為340平方毫米，但具體電晶體數量未知(傳聞多達60億個但太離譜了)——AMD Tahiti核心電晶體43.1億個，面積365平方毫米。
GK107

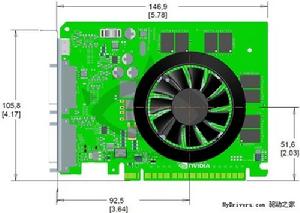

GK107在2011年9月採樣，GK107將出現在各種N13 GeForce M GPU和N14 Quadro GPU當中。此外，GK107將作為D14或GeForce600進入桌面市場。GK107官方設計圖
GK107桌面版會有代號D14M2-20的GK107-200和代號D14P1-10的GK107-300兩個變種。 GK107-300將搭載的GDDR3或GDDR5顯存，而GK107-200會搭載512MB DDR3顯存。
乍看之下，GK107 PCB和散熱器非常類似於GeForce GT440(基於GF108)，PCB尺寸非常相似。和GeForce GT440類似，GK107將配備一個128位記憶體接口。散熱片+風扇系統也將是類似，採用酷冷至尊11個葉片軸流風扇。GK107桌面版將拋棄傳統的VGA接口，以1個DVI-I DL、1個DVI-D或HDMI接口取代，並且有可能集成迷你DP或迷你HDMI接口。
GK107兩個產品都將被命名為GeForce GT 6X0，在AMD A系列APU(網購最低價 275.0元)和英特爾HD IGP不斷蠶食入門級市場的情況下，GK107桌面版很可能是NVIDIA推出的最後入門級桌面GPU產品。
GK107的性能要比費米的入門級核心性能每時鐘高10%。
