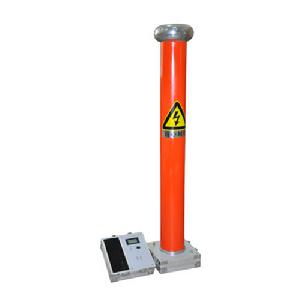

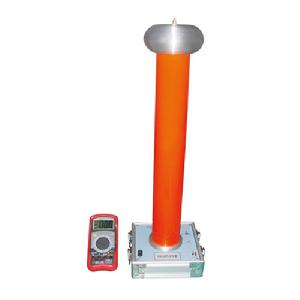

FRC系列分壓器

概述

簡介：

FRC系列分壓器是阻容等電位禁止分壓式高壓測量裝置。主要用於工頻高壓的測量。是代替高壓靜電電壓表的首選。具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點，適應於發電廠、變電站、高壓電器設備製造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。

名詞解釋：

FRC系列分壓器，英文名：The FRC series voltage divider，別名：高壓測試儀、數字高壓表、高壓測量儀、高壓表、高壓數字表、分壓器、阻容分壓器、靜電電壓表、高壓分壓器、交直流分壓器、交直流高壓表、交直流高壓分壓器、交流分壓器、直流分壓器、交直流兩用高壓測試裝置、阻容式交直流分壓器、交直流阻容分壓器、交直流數字分壓器、千伏電壓表、千伏表、FRC型交直二用分壓器

技術說明

特點介紹：

FRC系列分壓器通過儀表線與高壓測量端相連，可實現遠距離清晰讀數,使用安全、方便。該系列標準分壓器輸入阻抗高，線性度好，採用特殊的禁止技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。
採用進口填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到最低。體積小，重量輕，便於攜帶，為現場工地的檢測工作帶來極大的便利。

參數說明：

A型：

1.電壓等級：AC:200kV DC:200kV2. 交流測量方式：真有效值測量
3. 精 度：AC:0.5% DC: 0.5%
4. 絕緣介質：乾式介質材料
5. 環境條件：
· 溫 度：0～45℃
· 濕 度：<85%
6. 分壓比： 1000:1
7. 重 量: 13kg
8. 體 積: 160*160*420毫米

型號 規格	測量電壓範圍KV	分壓器阻抗 M Ω	外形尺寸mm		重量公斤
			分壓器	箱體
FRC-50	AC-50 DC-50	540	Ф84×500	170×170×550	5
FRC-100	AC-100 DC-100	1000	Ф84×650	170×170×720	7.5
FRC-150	AC-150 DC-150	1800	Ф84×900	220×220×1050	11
FRC-200	AC-200 DC-200	2200	Ф84×1400	220×220×1450	13
FRC-300	AC-300 DC-300	3000	Ф84×1750	260×260×1850	15

B型：

1. 電壓等級：AC:50kV DC:50kV
2. 交流測量方式：真有效值測量
3. 精 度：AC:1.0% DC: 0.5%
4. 絕緣介質：乾式介質材料
5. 環境條件：· 溫 度：0～45℃
· 濕 度：<85%
6. 分壓比： 1000:1
7. 重 量: 8.5kg
8. 體 積: 160*160*420毫米

型號 規格	測量電壓範圍KV	分壓器阻抗 M Ω	外形尺寸mm		重量 公斤
			分壓器	箱體
FRC-50	AC-50 DC-50	540	Ф84×500	170×170×550	7
FRC-100	AC-100 DC-100	1000	Ф84×650	170×170×720	9.5
FRC-150	AC-150 DC-150	1800	Ф84×900	220×220×1050	13
FRC-200	AC-200 DC-200	2200	Ф84×1400	220×220×1450	16
FRC-300	AC-300 DC-300	3000	Ф84×1750	260×260×1850	19

C型：1. 準確度及高壓阻抗 (直流電壓為交流電壓的1.4倍)

電壓等級		AC/DC50kV	AC/DC100kV	AC/DC150kV	AC/DC200kV	AC/DC300kV
分壓比		1000：1	1000：1	1000 ：1	1000：1	1000：1
阻抗		200MΩ	400MΩ	600M Ω	800MΩ	1200MΩ
準確度	直流值	1．0級	1．0級	1 ．0 級	1．0級	1．0級
	交流值	1．5級	1．5級	1 ．5 級	1．5級	1．5級

2. 工作環境
· 溫度：0~40℃
· 濕度：≤85%RH
3. 體積、重量

電壓等級	AC/DC50kV	AC/DC100kV	AC/DC150kV	AC/DC200kV	AC/DC300kV
體積（mm 3 ）	220×220×600	220×220×800	220×220×1000	220×220×1500	220×220×2100
重量(kg)	約10	約15	約20	約25	約36
