DS9108

器件描述

DS9108是含有3個DS1921G iButton?的密封塑膠棒。3個iButton通過分別與IO和GND端點焊在一起的金屬板並聯。塑膠棒頂端引出兩股相互纏繞的電線,允許1-Wire讀/寫器通過與iButton輕觸以實現配置和數據檢索。DS9108的電氣參數見DS1921G數據資料,但是具有適當的比例(例如,電流x3,電容x3)。

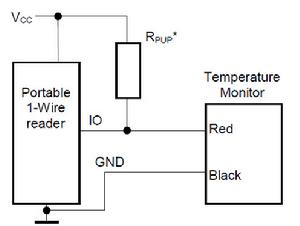

DS9108典型套用電路DS9108典型套用電路

器件特性

3個DS1921G組成網路可監視棒頂部、底部以及中心的溫度。
通過帶1/2英寸(1.3cm)剝頭以及色標的18 AWG (1mm )標準電線連線1-Wire讀/寫器
電氣特性與DS1921G Thermochron iButton兼容(3個並聯)
密封防止液體侵蝕
模組位置信息存儲在DS1921G存儲器中

器件套用

成品監視
