DF型多級耐腐蝕離心泵

DF型多級耐腐蝕離心泵

DF型泵為單吸、多級、節段式耐腐蝕離心泵,適用於輸送不含固體顆粒的耐腐蝕液體。輸送介質溫度為-20℃~105℃,允許進口壓力為0.6MPa。

概述

DF型泵為單吸、多級、節段式耐腐蝕離心泵,適用於輸送不含固體顆粒的耐腐蝕液體。輸送介質溫度為-20℃~105℃,允許進口壓力為0.6MPa。

參數範圍

流量:Q=2~336m3/s
揚程:H=84~666m

型號說明

例:DF25-50×5
“DF”-表示單吸、多級、節段式耐腐蝕離心泵。

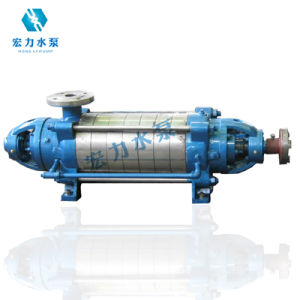

DF型多級耐腐蝕離心泵 DF型多級耐腐蝕離心泵

“25”-表示泵的流量(m3/h)。
“50”-表示泵單級揚程(m)。
“5”-表示級數。

結構型式

DF型泵為臥式安裝。除DF155-30型泵的入口方向為水平外,其餘泵的吸入口垂直向上。所有DF型泵的吐出方向垂直向上。軸封一般採用填料密封,根據用戶需要也可採用機械密封。除DF85-67型泵採用滑動軸承稀油潤滑,DF155-67型泵採用滾動軸承稀油潤滑外,其餘採用滾動軸承,油脂潤滑。泵軸向力除DF3-40Ⅱ型泵採用葉輪對稱布置的方式來平衡外,其餘均採用平衡盤機構來平衡。

旋轉方向

泵的轉向從原動機端看為順時針旋轉。

主要零件材質

泵的過流部件材質有鑄鋼和鑄不鏽鋼兩類,訂貨時應根據輸送介質的名稱、濃度、進口壓力、使用溫度、對材質的腐蝕程度,合理選用泵的材質、密封型式和泵的結構。

成套範圍

泵與電機、底座配套供應,可配公用底座或本身底座,廠方還提供附屬檔案(包括吐出錐管、閘閥、止回閥)和備件(包括葉輪、密封環、導葉套、平衡盤、軸套)。
