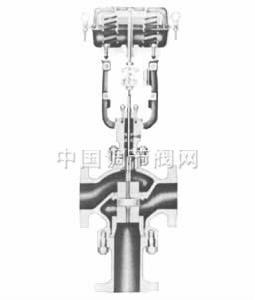

產品簡圖
型號：CV3000-HMT(HDT) 三通合流(分流)調節閥結構特點和套用範圍
CV3000-HMT/HDT三通合流、分流調節閥：三通調節閥通常使用在熱交換器上，調節流體的溫度，具有調節精度高，調節性能好的特點。一般把一股進 口流體分成兩股出口流體分流，或者把兩股進口流體合成一股出口流體和流。公稱通徑和壓差較小時，合流閥可以用於分流場合，但公稱通徑大於80mm和壓差較大場合，還是使用分流閥合適。本產品符合GB/T4213-92。主要技術參數和性能指標
閥體閥體型式 三通鑄造球型閥
公稱通徑
HMT合流閥：25、40、50、65、80、100、125、150mm
HDT分流閥：80、100、125、150mm
公稱壓力:
ANSI: 150、300Lb
JIS: 10、20K
PN: 1.6、4.0MPa
連線型式
法蘭連線：FF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB/79-59等
閥體材料 鑄鋼（ZG230-450）鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
上 閥 蓋
常溫型（P）：0～+200℃
伸長Ⅰ型（EⅠ）：200～+425℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式 V型缺口閥芯
流量特性 線性
材料 不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型式 ZHA(B)多彈簧薄膜執行機構
膜片材料 丁睛橡膠夾尼龍布
彈簧範圍 20～100、80～240KPa
供氣壓力 140～400KPa
氣源接口 Rc 1/4
環境溫度 -30～+70℃
閥作用型式
氣—關式或氣—開式
附屬檔案
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
泄漏量
小於閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
回差
帶定位器：小於全行程的1%
不帶定位器：小於全行程的3%
基本誤差
帶定位器：小於全行程的±1%
不帶定位器：小於全行程的±5%
註：採用標準的V型聚四氟乙烯填料時
可調範圍 25：1
