C8051F020

C8051F020

C8051F020/1/2/3 器件是完全集成的混合信號系統級MCU晶片, 具有64 個數字I/O 引腳 (C8051F020/2)或32個數字I/O 引腳(C8051F021/3)。

主要特性

下面列出了一些主要特性;

1. 高速、流水線結構的8051 兼容的CIP-51 核心(可達25MIPS)

2. 全速、非侵入式的在系統調試接口(片內)

3. 真正12 位(C8051F020/1)或10 位(C8051F022/3)、100 ksps 的8 通道ADC,帶PGA和模擬多路開關

4. 真正8 位500 ksps 的ADC,帶PGA 和8 通道模擬多路開關

5. 兩個12 位DAC,具有可程式數據更新方式

6. 64K 位元組可在系統編程的FLASH 存儲器

7. 4352(4096+256)位元組的片內RAM

8. 可定址64K 位元組地址空間的外部數據存儲器接口

9. 硬體實現的SPI、SMBus/ I2C 和兩個UART 串列接口

10. 5 個通用的16 位定時器

11. 具有5 個捕捉/比較模組的可程式計數器/定時器陣列

12. 片內看門狗定時器、VDD 監視器和溫度感測器

13 具有片內VDD 監視器、看門狗定時器和時鐘振盪器的C8051F020/1/2/3 是真正能獨立工作的片上系統。

簡介

C8051F020/1/2/3單片機所有模擬和數字外設均可由用戶固件使能/禁止和配置。FLASH 存儲器還具有在系統重新編程能力,可用於非易失性數據存儲,並允許現場更新8051 固件。片內JTAG 調試電路允許使用安裝在最終套用系統上的產品MCU 進行非侵入式(不占用

片內資源)、全速、在系統調試。該調試系統支持觀察和修改存儲器和暫存器,支持斷點、觀察點、單步及運行和停機命令。在使用JTAG 調試時,所有的模擬和數字外設都可全功能運行。

C8051F020 C8051F020
C8051F020 C8051F020

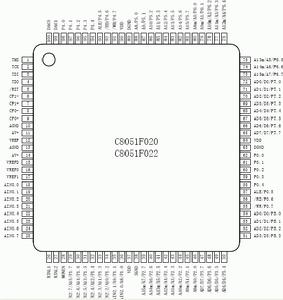

左圖為元件管腳分布圖右圖為元件內部結構圖
