BZDL隔爆型立式振動電機

BZDL隔爆型立式振動電機

安陽萊億生產的BZDL隔爆型系列立式防爆振動電機適用於振動輸送機械，振動篩選機械及其它振動機械。可在海拔不超過1000米、溫度在-20～+40℃、相對濕度不大於90%（月平均最低溫度不高於25℃時）的環境條件下正常使用。可在具有甲烷氣體的礦井及爆炸性煤塵的環境條件下，溫度組別為T1、T2、T3、T4爆炸性的危險場所中安全使用。產品的防爆標誌為dⅠ或DⅡBT4。

性能特點

BZDL系列隔爆型振動電機是隔爆型振動源三相異步電動機，其防爆安全性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》及GB3836.2-2010《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的規定。
防爆標誌為ExdⅡBT4，適合於工廠A、B級，溫度組別為T1 ～ T4的氣體爆炸性環境用。
本防爆振動電機採用F級絕緣，防護等級為IP55，採取自身冷卻方式，連續運轉方式。振動電機允許滿壓直接起動。主要用於旋振篩等機械。
防爆標誌為DIPA21 T4適合於溫度組別為T1 ～ T4的可燃性粉塵環境的21區、22區使用。

技術參數

型號		級數	額定 激振力 (KN)	額定 功率(KW)	額定 電壓(V)	額定 電流(A)	額定 頻率(Hz)	振率 次/min	接 法	絕緣 等級	工作 定額	防護 等級
ZDL BZDL	2.5	4	2.5	0.13	380	0.42	50	1380	Y	F	SI	IP55
		6		0.2	380	0.72	50	900	Y	F	SI	IP55
	5	4	5	0.25	380	0.90	50	1380	Y	F	SI	IP55
		6		0.4	380	1.30	50	900	Y	F	SI	IP55
	8	4	8	0.45	380	1.50	50	1380	Y	F	SI	IP55
		6		0.55	380	1.70	50	920	Y	F	SI	IP55
	10	4	10	0.55	380	1.80	50	1380	Y	F	SI	IP55
		6		0.75	380	2.10	50	920	Y	F	SI	IP55
	16	4	16	0.75	380	2.30	50	1410	Y	F	SI	IP55
		6		1.1	380	3.37	50	940	Y	F	SI	IP55
	20	4	20	1.1	380	3.30	50	1410	Y	F	SI	IP55
		6		1.5	380/660	3.78/2.2	50	940	Y	F	SI	IP55
	30	4	30	1.5	380/660	4.9/2.83	50	1410	Y	F	SI	IP55
	40	4	40	1.85	380/660	4.70/2.70	50	1410	Y	F	SI	IP55

安裝尺寸

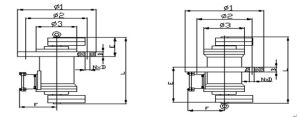

BZDL隔爆型系列立式防爆振動電機安裝圖

型號		級數	φ1	φ2	φ3	B	N×D	L	E	F	備註
ZDL BZDL	2.5	4	304	252	197	20	6-φ14	311	97	178	上法蘭
		6	315	258	197	20	6-φ14	359	100.5	178	上法蘭
	5	4	304	252	197	20	6-φ14	326	97	178	上法蘭
		6	315	258	197	20	6-φ14	385	103.5	178	上法蘭
	8	4	315	258	197	20	6-φ18	357	99.5	178	上法蘭
		6	380	330	235	30	6-φ18	451	131.5	193	上法蘭
	10	4	315	258	197	20	6-φ18	377	99.5	178	上法蘭
		6	380	330	235	30	6-φ18	451	131.5	193	上法蘭
	16	4	380	330	235	30	6-φ18	437	124.5	193	上法蘭
		6	407	345	260	30	6-φ26	491	141.5	203	上法蘭
	20	4	380	330	235	30	6-φ18	437	124.5	193	上法蘭
		6	407	345	260	30	6-φ26	518	147.5/287.5	203	上法蘭/中法蘭
	30	4	407	345	260	30	6-φ26	461	126.5	200	上法蘭
	40	4	407	345	260	30	6-φ26	504	140.5/280	200	上法蘭/中法蘭
