產品概述

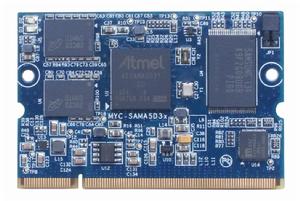

ATMEL SAMA5D3X核心板MYC-SAMA5D3X 是深圳市米爾科技基於 ATMELSAMA5D31/SAMA5D33/SAMA5D34/SAMA5D35 晶片 ARM Cortex-A5 核心的最新處理器的系列核心板，工作頻率高達 536MHz ，並集成 512MB DDR2 SDRAM ， 256MBNandFlash ， 4MB DataFlash ， 16MBNorFlash 記憶體資源和豐富的信號接口，構成一個最小嵌入式系統。該系列產品包括 4 款核心板，如下：
•MYC-SAMA5D31核心板（基於ATMEL公司ATSAMA5D31晶片）
•MYC-SAMA5D33核心板（基於ATMEL公司ATSAMA5D33晶片）
•MYC-SAMA5D34核心板（基於ATMEL公司ATSAMA5D34晶片）
•MYC-SAMA5D35核心板（基於ATMEL公司ATSAMA5D35晶片）
套用領域
工業控制，醫療器械，汽車電子，消費電子，手持設備等
硬體資源
CPU單元
•ATSAMA5D31/ ATSAMA5D33/ ATSAMA5D34/ ATSAMA5D35 (32位處理器)
•ARM® Cortex-A5處理器，536MHz運行頻率
•32KB數據Cache，32KB指令Cache，記憶體管理單元MMU
•128KB片內SRAM，160KB片內ROM
•3路I2C,2 路SPI
•4路16位PWM
•12路12位ADC
•最多160個GPIO
核心板硬體資源
•256MBNandFlash,4MB DataFlash和16MB NorFlash
•512MB DDR2SDRAM，32bit數據匯流排
•10/100/1000Mb/s乙太網接口
•1個電源指示燈（紅色）
•1個用戶燈/系統心跳燈（藍色）
測試底板外設接口
•1路音頻3.5mm輸入接口
•1路雙聲道音頻3.5mm輸出接口
•1路麥輸入接口
•1路電話接口
•24位真彩色
•默認480x272解析度(4.3寸屏)，最高可支持1280 x720
•1路MMC/SD卡接口
•1路TF卡接口
•串口
•1路調試串口DBGU（Debug Unit），3線
•1路普通串口UART1，5線
•1路RS485接口
•2路CAN接口
•2路高速USB HOST接口
•1路mini USB HOST/Device接口
•1路10/100Mb/s乙太網接口
•1路調試接口：20-pin，2.54mm標準JTAG接口
電氣參數
•工作溫度：工業級，-40~+85℃；商業級， 0~+70℃
•環境溫度： -50～100 ℃
•環境濕度： 20%~90%，非冷凝
•機械尺寸：45mm x 67.6 mm，厚 1.0mm，30g
•PCB規格：8層板設計，沉金工藝，獨立的接地信號層，無鉛；
•電氣指標：DC 3.3V/1A
•系統功耗：約3.3V/0.26A
•接口類型：1.8V 200PIN DDR，金手指接口
軟體資源
Linux3.6.9 作業系統
| 類別 | 名稱 | 備註 |
| 引導程式 | Bootstrap | 一級引導程式，提供源碼 |
| u-boot | 二級引導程式，提供源碼 | |
| Linux 核心 | Linux 3.6.9 | 專為MYD-SAMA5D3X的硬體制定的Linux核心，提供源碼 |
| 設備驅動 | USB Host | USB Host驅動，支持OHCI和EHCI兩種傳輸模式，提供源碼 |
| USB Device | USB Device驅動（Gadget），提供源碼 | |
| GigaEthernet | Gmac千兆乙太網驅動，提供源碼 | |
| Ethernet | 10/100M乙太網驅動，提供源碼 | |
| MMC / SD / TF | MMC/SD/TF卡驅動，提供源碼 | |
| NandFlash | NandFlash/SmartMedia驅動，提供源碼 | |
| TWI(I2C) | I2C驅動，提供源碼 | |
| SPI | SPI驅動，提供源碼 | |
| WM8904 | WM8904音頻驅動，提供源碼 | |
| LCD Controller | LCD屏驅動，支持4.3寸，可擴展7寸液晶屏，提供源碼 | |
| RTC | RTC時鐘驅動，提供源碼 | |
| TouchScreen | 4線電阻觸控螢幕驅動，提供源碼 | |
| PWM | PWM（脈寬調製）驅動，提供源碼 | |
| USART | 串口驅動，提供源碼 | |
| LED | LED驅動，包括GPIO LED和PWM LED驅動，提供源碼 | |
| 檔案系統 | Buildroot | 支持Qt圖形界面應用程式的Buildroot檔案系統，提供源碼 |
Android4.0.4 作業系統
| 類別 | 名稱 | 備註 |
| 引導程式 | AT91Bootstrap | 用來引導Uboot，提供源碼 |
| Uboot | 支持 NandFlash 擦除讀寫，網路下載映像等 | |
| Linux 核心 | Linux 3.6.9 | Linux核心，提供源碼 |
| 設備驅動 | ETH0 | 網口驅動，提供源碼 |
| USART1、DBGU | 串口驅動，提供源碼 | |
| USB | USB_HOST*2、USB_OTG驅動，提供源碼 | |
| MMC/SD/TF | MMC/SD/TF驅動，提供源碼 | |
| LCD+touch | LCD 屏驅動，提供源碼 | |
| GPIO驅動 | GPIO驅動，提供源碼 | |
| 檔案系統 | Android4.0.4檔案系統 | 提供二進制鏡像檔案 |
