簡介
AD9461是一款16-bit單晶片模數轉換器，內置跟蹤保持電路。AD9461針對高性能、小尺寸以及易用性而最佳化。產品的採樣速率高達130 msps，具有出眾的信噪比（SNR），適合工作在基帶（<100 MHz）與IF頻率的儀器儀表、醫療成像以及雷達接收機。

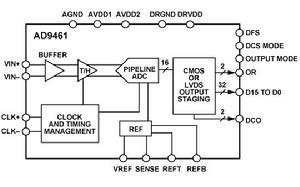

AD9461功能框圖AD9461採用3.3 V或5.0 V電源供電，根據性能運行的需求，要求低壓差分輸入時鐘信號。對於大多數套用來說，無需外部基準電壓源或驅動器件。數據輸出符合CMOS或LVDS標準（符合ANSI-644標準）且包括均值，能降低短跟蹤距離所需的全部電流。
同時提供一些可選特性，以供用戶按照工作條件進行不同的選擇，包括輸入範圍、數據格式選擇以及輸出數據模式。
AD9461採用100引腳無鉛表貼塑膠封裝（100引腳TQFP/EP），工作溫度範圍是：-40°C～+85° 。
產品聚焦
真正的16-bit線性度。
高性能： 出眾的基帶中頻信噪比（SNR）性能，適合數據採集、儀器儀表、核磁共振成像以及雷達接收機。
易於使用： 片上基準電壓源與高輸入阻抗跟蹤與保持電路，其模擬輸入範圍可調，輸出時鐘簡化了數據採集。
採用100引腳TQFP/EP無鉛封裝。
時鐘占空比穩定器（DCS）在較寬的時鐘脈衝寬度範圍保持整體ADC性能。
當信號超過選定的輸入範圍時，進行OR（超出範圍）輸出顯示。
特性
保證130 MSPS的採樣速率（AD9461-130）
輸入頻率10 MHz（3.4 V p-p輸入， 130 MSPS） 時，SNR為78.4 dBFS
輸入頻率170 MHz（3.4V p-p輸入， 130 MSPS） 時，SNR為77.1 dBFS，SFDR為85 dBc
輸入頻率225 MHz（3.4V p-p輸入， 130 MSPS） 時，SFDR為83 dBc
輸入頻率為170 MHz以上（130 MSPS）時，2-tone SFDR請參考數據手冊
抖動：60 fs（有效值）
出眾的線性度
DNL = ±0.6 lsb（典型值）
INL = ±4.0 LSB（典型值）
2.0 V p-p ～ 4.0 V p-p差分滿量程輸入
緩衝的模擬輸入
LVDS輸出（符合ANSI-644）或CMOS輸出
數據格式選擇（偏移二進制或二進制補碼）
提供輸出時鐘
套用
MRI接收機
多載波、多模式手機接收機
天線陣列定位
功率放大器線性化
寬頻無線
雷達
紅外成像
通信儀器
