A2638是埃派克森微電子推出一款成熟的光電滑鼠主控晶片,目前主要有森松尼,銘鍵等一些大型滑鼠鍵盤廠批量出貨.它的主要優點有: 兼容性強,能夠支持多種作業系統.能夠兼容USB1.1 1.5Mpbs,支持左中右及CPI按鍵.有光學位移預測技術,支持動靜態加速,告訴偵測回響速度高達20ips,DPI最高可以達到1200,DPI設定靈活,外圍外掛程式少.能夠節省大量的人工成本. A2638 採用CMOS 製程,具有優異的光學導航性能而且使用數量極少的外圍電子元器件,採用SDIP8 封裝,它完全兼容微軟IntelliMouse 3D 與IBM PS/2 滑鼠,支持機械式Z 軸編碼器, 是一款性價比很高的USB + PS/2 光學滑鼠單晶片。

概況

特徵

1. USB + PS/2 接口

2. 單 5V 供電

3. 兼容微軟 IntelliMouse 3D 及IBM PS/2 滑鼠

4. 支持微軟Win7,Windows Vista,XP,2000,Mac OS以及Linux

5. 兼容USB1.1 1.5Mbps

6. 按鍵支持: 左,中,右,CPI; 支持X, Y, Z 三軸及機械式Z 軸編碼器

7. 光學位移預測技術

8. 支持動態、靜態加速

9. 高速偵測回響速度高達20 ips

10. DPI 最高可達1200

11. 靈活性的DPI 設定:可以通過設定成固定800/1200 DPI,或者是800 與1200 動態切換

12. 內置去開關接觸片彈跳影響

13. 內置通電復位電路

14. 內置穩壓電路

15. 內置LED 驅動電路

16. 內置時鐘發生器,免晶振設計

17. 最少的外圍元件

18. 綠色環保的錯列雙排插封裝(SDIP8)

套用

1. USB 和PS/2 光電滑鼠

2. 軌跡球

參數

技術指標

工作電壓 4.5~5.5 伏
接口類型 USB + PS2
透鏡放大比 1:1
系統時鐘 24兆赫內部時鐘
解析度 800(預設)/1200
幀頻 高達2400 幀/秒
工作電流 15 毫安(移動情況下)
10 毫安(待命狀態下)
封裝 錯列式雙排插 S-DIP8

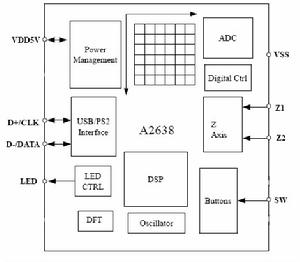

內部方塊圖

內部方塊圖 內部方塊圖

管腳圖

管腳圖 管腳圖

引腳描敘

引腳編號 引腳名 I/O 描敘
1 Z1 I Z軸輸入1,內置100K下拉
2 Z2 I Z軸輸入2,內置100K下拉
3 SW I 左、中、右和CPI鍵輸入腳
4 VSS - 電源地
5 LED O LED 驅動
6 D-/DATA I USB D- 或者 PS/2 數據
7 D+/CLK I/O USB D+ 或者 PS/2 時鐘
8 VDD5 - 電源正

極限參數

標識符 描敘 最小 最大 單位 註解
TSTG 儲存溫度 -40 +85 攝氏度
TOPR 工作溫度 -15 +55 攝氏度

引腳焊錫溫度
260 攝氏度 焊錫時間在10 秒內,浸錫高度不超過1.6 毫米
VCC 電源電壓 -0.3 5.5
VI 輸入電平範圍 VSS-0.3 5.5
ESD 靜電防護
2 千伏 人體接觸方式,詳見美國軍標 MIL STD 883G 方法 3015.7

推薦使用條件

標識符 描敘 最小值 典型值 最大值 單位 註解
TOPR 工作溫度 0
40 攝氏度
VDD 供電電壓 4.25 5.0 5.5
VN 電源噪音

100 毫伏
FR 目標面採樣率

2400 幀/秒
Z 透鏡底部到桌面距離“Z” 2.3 2.4 2.5 毫米
S 移動速度 0
24 英寸/秒
A 加速度

20 g
R 解析度
800 1200 點/英寸 800或者1200
