定義

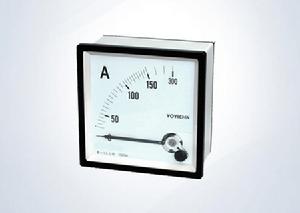

中文名：96電流表英文名詞：96 Ammeter
套用範圍
96電流表作為常用的指針式電流表廣泛套用於以下行業大小型機電設備
機械設備
船舶
航空
變壓器
等
國際通行規格尺寸數據
96電流表按照國際通行指針式電流表規格尺寸：外形尺寸為96X96（mm）,
開孔尺寸為92X92（mm）
工作原理
磁電效應組成結構
磁電系電工儀表的測量機構是由固定的磁路系統和可動部分組成的。儀表的磁路系統包括永久磁鐵1，固定在磁鐵兩極的極掌2以及處於兩個極掌之間的圓柱形鐵芯3。圓柱形鐵芯固定在儀表支架上，用來減小磁阻，並使極掌和鐵芯間的空氣隙中產生均勻的輻射形磁場。處在這個磁場中的可動線圈4繞轉軸偏轉時，兩個有效邊上的磁場也總是大小相等，並且方向是與線圈邊相互垂直的。可動線圈繞在鋁框上。轉軸分成前後兩部分，每個半軸的一端固定在動圈鋁框上，另一端則通過軸尖支撐於軸承中。在前半軸還裝有指針，當可動部分偏轉時，用來指示被測電量的大小。表結構特性
1：（儀表）測量線路電錶及其附屬檔案的內部電路部分，包括相互連線的導線（若有時）。由電流或電壓供電，其中的一個或者二個都是決定被測指示值的主要因素。（電流或電壓中的一個可能是被測量的自身）
2、電流線路
一種測量電路，通過它的電流是決定被測指示值的主要因素。
註：電流線路所通過的電流可以直接是被測電流，或由外接電流互感器所供給的，由外接分流器所引出的，與被測量成比例的電流。
3、電壓線路
一種測量電路，在其上所施加的的電壓是決定被測指示值的主要因素。
註：施加在電壓線路上的電壓可以是被測電壓，或是由外接電壓互感器或分壓器所供給的或從外接串連電阻（阻抗）器引出的與被測量成比例的電壓。
4、外部測量線路
儀表的外部電路部分，從該電路能得到被測量值
5、輔助線路
儀表工作所必須，測量線路以外的電路。
6、輔助電源
供給電能的輔助電路
7、測量元件
測量元件的一些部件組合。它們在被測量的作用下，能使可動部分產生與被測量有關的運動。
8、可動部分
測量元件的可運動部件。
9、指示裝置
測量儀表中顯示被測量值的部件。
10、指示器
藉助標度尺表示可動部分位置的部件。
11、標度尺
一系列的標記和數字，通過它們與指示器結合可得到被測量的值。
12、分度線
標度盤上的標記，將標度尺分為適當的間隔，用以確定指示器的位置。
13、零分度線
標度盤上數碼為零的標記。
14、分度
任意兩個相鄰分度線之間的距離。
15、分度數字
與分度線結合在一起的一系列數字。
16、機械零位
機械控制的測量元件斷電後，指示器趨向的平衡位置。此位置可以與零分度線重合，也可以不重合。
在機械壓縮零位的儀表中，機械零位與分度線並不相對應。
在無機械反作用力鉅的儀表中，機械零位不確定。
