套用範圍
北橋晶片（NorthBridge）是主機板晶片組中起主導作用的最重要的組成部分，也稱為主橋（HostBridge）。一般來說，晶片組的名稱就是以北橋晶片的名稱來命名的，例如英特爾845E晶片組的北橋晶片是82845E，875P晶片組的北橋晶片是82875P等等。北橋晶片負責與CPU的聯繫並控制記憶體、AGP、PCI數據在北橋內部傳輸，提供對CPU的類型和主頻、系統的前端匯流排頻率、記憶體的類型（SDRAM，DDRSDRAM以及RDRAM等等）和最大容量、ISA/PCI/AGP插槽、ECC糾錯等支持，整合型晶片組的北橋晶片還集成了顯示核心。北橋晶片就是主機板上離CPU最近的晶片，這主要是考慮到北橋晶片與處理器之間的通信最密切，為了提高通信性能而縮短傳輸距離。因為北橋晶片的數據處理量非常大，發熱量也越來越大，所以現在的北橋晶片都覆蓋著散熱片用來加強北橋晶片的散熱，有些主機板的北橋晶片還會配合風扇進行散熱。因為北橋晶片的主要功能是控制記憶體，而記憶體標準與處理器一樣變化比較頻繁，所以不同晶片組中北橋晶片是肯定不同的，當然這並不是說所採用的記憶體技術就完全不一樣，而是不同的晶片組北橋晶片間肯定在一些地方有差別。由於已經發布的AMDK8核心的CPU將記憶體控制器集成在了CPU內部，於是支持K8晶片組的北橋晶片變得簡化多了，甚至還能採用單晶片晶片組結構。這也許將是一種大趨勢，北橋晶片的功能會逐漸單一化，為了簡化主機板結構、提高主機板的集成度，也許以後主流的晶片組很有可能變成南北橋合一的單晶片形式（事實上SIS老早就發布了不少單晶片晶片組）。

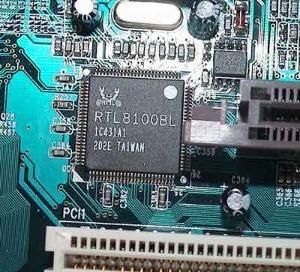

規格
主機板晶片組：IntelRG82845PE/GV+FW82801DB(ICH4)音效：內置AC’97音效晶片
CPU支持種類：IntelSocket478架構的Pentium4CPU
CPU匯流排頻率：最大可支持FSB533MHz
主機板尺寸：ATX結構295mm*205mm
BIOS供應商：Award
結構
1.記憶體模組：2條184線DDRSDRAM最大支持2.0GB
插槽：2條DDRDIMM插槽、3條PCI插槽
輸入/輸出連線：1.提供兼容16550標準的高速串列口
2.一個並行口支持SPP/EPP/ECP
3.6個USB2.接口
4.支持PS/2滑鼠和PS/2鍵盤
5.一個紅外線IRDA接口
6.支持ULTRAATA33/66/100標準2個通道4個IDE設備
7.一個軟碟機接口，可支持720KB/1.2MB/1.44/2.88MB軟碟機
8.一個遊戲口/MIDI接口
9.三個聲音連線口：聲音輸入、聲音輸出、麥克風輸入
特色與功能：
1.支持前端匯流排高達533MHzPentium4處理器
2.支持USB2.0標準
3.支持最新UltraATA100硬碟傳輸規範
超頻方法
方法：BIOS在開機測試運行時，按下鍵盤上的<DEL>建進入BIOS設定程式。進入BIOS設定程式後選定Frequency/VoltageControl進入，然後選CPUHost/3V66/PCIClock設定CPU外頻，即可達到超頻的目的。
溫馨提醒：不同的BIOS版本可能會有不同，還有就是，關於超頻後的後遺症有：
1.散熱風扇聲音更大
2.可能會導致CPU燒壞
3.散熱風扇可能會罷工
4.集成的音效卡跟不上頻率而停止工作
超頻後遺症解決方法
1/2/3換上更好的散熱風扇，十幾塊錢就有。
4換上一個獨立音效卡，十幾塊就有。
