技術參數
2.1 VGA、CVBS1、CVBS2，（可選）視頻信號輸入；
2.2 電源輸入：DC +12V
2.3 多功能OSD 操作
2.4 具備遙控功能（可選）
3.信號輸入標準
3.1 CVBS: 1.0Vp-p75Ω
3.2 VGA: 800*600 640*480 1024* 768(刷新率60～70)

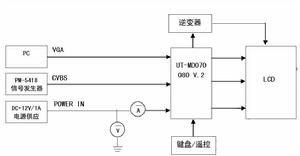

7寸液晶屏驅動板1基本操作

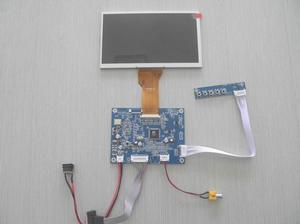

7寸液晶屏驅動板212.1按鍵操作：
按鍵共有POWER、MENU、SOURCE/UP、LEFT、RIGHT 等五個操作鍵。
12.1.1 按鍵定義：
POWER：在關機狀態，按一下POWER 鍵，開機。在開機狀態下，按一下POWER鍵，關機。
SOURCE/UP：沒有OSD選單出現時為源切換，有OSD時為UP鍵
MENU：主選單條目之間的切換，切換順序依次為：PICTURE、OPTION、SYSTEM、CLOCK、退出選單視窗。
LEFT：在沒有顯示任何視窗的情況下，音量減小；在有選單視窗狀態下，數據減。
RIGHT：在沒有顯示任何視窗的情況下，音量增大；在有選單視窗狀態下，數據加。
12.1.2 AV/S-VIDEO狀態下的選單定義：
選單包括PICTURE、AUDIO、FUNCTION、SYSTEM四個視窗。
各視窗分別包含以下功能
BRIGHTNESS：可以對圖象的亮度大小進行調整
CONTRAST：可以對圖象的對比度大小進行調整
COLOR：可以對圖象的顏色深淺進行調整
ENGLISH；對務種語言進行切換
OPTION
NORMAL：圖像上/下翻轉
SYSTEM
AV；AV與VGA 之間的切換
CLOCK
SLEEP；睡眠關機
TIME；時鐘
OFF-TIME；開機時間
ON-TIME；關機時間
12.1.3 VGA狀態下的選單定義：
選單包括PICTURE、AUDIO、FUNCTION、SYSTEM四個視窗。
各視窗分別包含以下功能：
BRIGHTNESS：可以對圖象的亮度大小進行調整
CONTRAST：可以對圖象的對比度大小進行調整
ENGLISH；對務種語言進行切換
OPTION
NORMAL：圖像上/下翻轉
HPOSITION；圖像水平方向較正
VPOSITION；圖像豎直方向較正
AUTO；圖像水平，豎直較正
SYSTEM
VGA；AV與VGA 之間的切換
CLOCK
SLEEP；睡眠關機
TIME；時鐘
OFF-TIME；開機時間
ON-TIME；關機時間
12.1.4 操作說明：
按MENU 鍵顯示視窗後，按SOURCE/UP鍵可以向下選擇各項（從上往下依次循環），被選中的項目顯示紅色；
再按LEFT 或RIGHT 鍵，可調節該項目的參數。
在 PICTURE視窗中，選中亮度、色度、對比度後，按LEFT或RIGHT鍵可以對它們進行100 個等級的調整。
在 OPTION 視窗中，通過LEFT 或RIGHT 鍵可對NORMAL 與UP 或HPOSITION、VPOSITION、AUTO（後三項僅
限於VGA 狀態下有效）各項目進行調整。
在 SYSTEM（在AV/S-VIDEO 狀態下有效）視窗中，通過LEFT 或RIGHT鍵可AV 和VGA 模式之間進行切換。
套用範圍
主要用於儀器儀表、視頻監控、車載後視等; 辦公電子設備 儀器、儀表和測量用具 機械設備（醫療、軍工、船載、石油、紡織、） 視聽設備（車載顯示器、攜帶型DVD、遠程終端、液晶顯示） 家具用品（可視門鈴、可視電話、數碼顯示） 3.5寸\4.3寸\5寸\5.6寸\7寸\8寸\9寸\10.1寸\10.2寸\10.4寸\12.1寸\15寸\17寸\19\21寸液晶屏驅動板。目前是辦公電子設備中監控系統的首選產品。7寸液晶顯示模組驅動板套用於雙30PIN和50PIN液晶屏。
