概述
它是一款8-BIT串列輸入,dmos電力驅動器。
該A6B595KA和A6B595KLW結合一8-bit CMOS轉變
暫存器及隨附的數據鎖存,控制電路和DMOS
電力驅動器輸出.電力驅動器套用包括繼電器,獨資
noids,和其他中電流或高壓外圍電源負載.
串列數據輸入,CMOS轉變暫存器和鎖存允許直接
接口與微處理器為基礎的系統.串列數據輸入速率
在5 MHz.使用與TTL是可能需要適當拉
電阻器,以確保輸入邏輯高電平.
阿CMOS串列數據輸出使能在appli級聯連線,
陽離子需要額外驅動線路.與減少類似的裝置
rDS(上)可作為A6595KA和A6595KLW.
該A6B595 DMOS開漏輸出可吸收高達能力
以500 mA.的輸出驅動器都禁用(DMOS水槽
司機關閉)由輸出使能輸入為高.

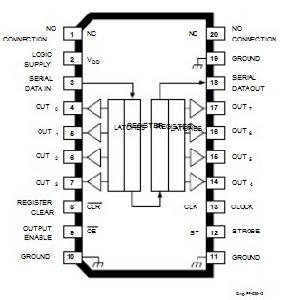

該A6B595KA配一個20-pin雙列直插式塑膠
包裝.該A6B595KLW配在寬體,小外形
塑膠包裝 (SOIC)帶鷗翼線索.銅引線框 架,
供應量減少電流的要求,低開態電阻允許
這兩種設備下沉從所有輸出150 mA持續到環境
溫度超過85°C.

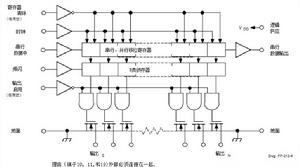

功能框圖
參數
輸出電壓,Vo 50 V
輸出漏極電流,
連續,Io 150 mA*
峰值, IOM 500 mA†
單脈衝雪崩能量,Eas 30 mJ
邏輯電源電壓,Vdd 7.0 V
輸入電壓範圍,Vi -0.3 V到+7.0 V
包裝功耗,Pd
工作溫度範圍,Ta-40°C到+125°C
存儲溫度範圍,Ts-55°C到+150°C
