一.概述
丹東伊諾特電氣有限公司PD1150E-2SY(E)系列產品是一種具有可程式測量、顯示、數字通訊和電能脈衝變送輸出等多功能智慧型儀表，能夠完成電量測量、電能計量、數據顯示、採集及傳輸，可廣泛套用變電站自動化、配電自動化、智慧型建築、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，採用MODBUS-RTU通訊協定。
二.技術指標

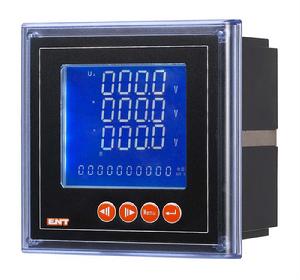

42方形多功能電力儀表液晶板外觀他圖| 精度等級 | U、I為0.5級，P為0.5級、Q為1.0級，有功電能為1.0級，無功電能為2級 |
| 顯示 | 可程式LCD或LED顯示 |
| 輸入測量  | 網路：三相三線、三相四線 |
|  | 電壓 額定值：AC100V/AC400V |
|  | 過負荷：持續1.2倍 瞬時電壓2倍（10秒） |
|  | 功 耗：電壓 1VA（每相） |
|  | 阻 抗：>300kΩ |
|  | 電流 額定值：AC1A/AC5A |
|  | 過負荷：持續1.2倍 瞬時 電壓10倍（5秒） |
|  | 功 耗：<0.4VA（每相） |
|  | 阻 抗：<20MΩ |
|  | 頻率：50/60Hz±10% |
|  | 電能：≤5VA |
|  | 數字量：RS-485接口，MODBUS-RTU協定 |
|  | 脈衝輸出：2路電能脈衝輸出，光耦繼電器 |
| 工作條件 | 環境溫度：-10~55℃，相對濕度≤93%，無腐蝕氣體聲所，海拔高度≤2500m |
| 隔離耐壓 | 輸入和電源>2kv，輸入和輸出>2kv,電源和輸出>1.5kv |
| 絕緣電阻 | ≥100MΩ |
1）.在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。
2）.取出PD1150E-2SY（E)儀表，鬆開定位螺絲，取下固定夾。
3）.將儀表安裝插入配電櫃的儀表孔中。
4）.插入儀表的固定夾，固定定位螺絲。
註：2-1為輔助電源 請按儀表外殼接線圖正確接線！
1）.輔助電源：PD1150E-2SY(E)系列多功能電力儀表具備通用的（AC/DC）開關電源輸入接口，若不作特殊聲明，提供的是220V(AC/DC)或110V（AC/DC）電源接口的標準產品，儀表極限的工作電源電壓為AC/DC：80-270V，請保證所提供的電源適用於該系列產品，以上防止損壞產品。
A． 採用交流電源建議在火線一側安裝1A的保險絲。
B． 對於電力品質較差的地區中，建議在電源迴路安裝浪涌抑制器防止雷擊，以及快速脈衝群抑制器。
2）. 輸入信號：PD1150E-2SY(E)系列產品採用了每個測量通道單獨採集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用於不同的負載形式。
說明：
A． 電壓輸入：輸入電壓應不高於產品的額定輸入電壓（100V或400V），否則應考慮使用PT，在電壓輸入端須安裝1A 保險絲。
B．電流輸入：標準額定輸入電流為5A,大於5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應採用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次迴路或者短接二次迴路。建議使用接線排，不要直接接CT，以便於拆裝。
C． 要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號錯誤！！（功率和電能）
D． 儀表輸入網路的配置根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式；在3個CT的情況下，選擇三相四線三元件方式。儀表接線、儀表編程中設定的輸入網路NET應該同所測量的負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在三相三線中，電壓測量和顯示的為線電壓；而在三相四線中，電壓測量顯示的為相電壓。
四．編程和使用
1．測量顯示：PD194E-2S4(9S4)可測量電網中的電力參數有：Ua、Ub、Uc（相電壓）；Uab、Ubc、Uea（線電壓）Ia、Ib、Ic(電流)；Pa、Pb、Pc、Ps（每相有功功率和總有功功率）；Qa、Qb、Qc、Qs（每相無功功率和總無功功率）；PFs（總功率因數）；Ss（總視在功率）；FR（頻率）以及有功（無功）電能，所有的測量電量參數全部保存儀表內部的電量信息表中，通過儀表的數字通訊接口可訪問採集這些數據。而對於不同的型號的儀表，其顯示內容和方式卻可能不一致，請參考具體的說明。
顯示方式：
可設定XS1控制字用來編程設定通常狀態下顯示內容，XS1=0表示自動循環顯示，1（三相電壓），2（三相電流），3（有功功率、無功功率、功率因數），4（頻率），5（有功電能信息），6（無功電能信息）。
2．編程操作：在編程操作下，儀表提供了設定（SET）、輸入（INPT）、通訊（CONN）三大類輸入設定選單項目，採用LED顯示的分層選單結構管理方式：第1排LED顯示第1層選單信息；第2排LED顯示第2層選單信息，第3排LED提供第3層選單信息。
鍵盤的編程操作採用四個按鍵的操作方式，即：左右移動鍵“←”、“→”，選單進入或上回退“MENU”鍵、選擇確定“ ” 來完成上述功能的的有操作。
MENU：在儀表測量顯示的情況下，按該鍵盤進入編程模式，儀表提示密碼：CODE，輸入正確密碼後，可對儀表進行編程、設定，儀表出廠時密碼初始為0001;“MENU”另一個作用是在編程操作過程中，起上退作用。例如，在編程模式下，INPT-I.SCL-5下按“MENU”，儀表會顯示INPT-I.SCL。
“→”、“←”，切換移動鍵實現選單項目的切換或者數字量的增加或減少。例如，在選單項目INPT-T.U-0001下按動“→”會變成INPT-T.U-0002，按住“→”、“←”不放可實現快速增/減功能。
“”選擇後確認，並返回到上次選單。
在編程方式退回到測量模式的情況下，儀表會提示“SAVE-YES”，選擇“MENU”表示不保存退出，選擇“ ”保存退出。
選單的組織結構如下，用戶可根據實際情況選擇適當的編程設定參數。
