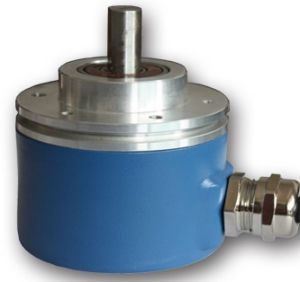

4-20ma編碼器

4-20ma編碼器

旋轉編碼器是用來測量轉速的裝置,光電式旋轉編碼器通過光電轉換,可將輸出軸的角位移、角速度等機械量轉換成相應的電脈衝以數字量輸出(REP)。它分為單路輸出和雙路輸出兩種。技術參數主要有每轉脈衝數(幾十個到幾千個都有),和供電電壓等。單路輸出是指旋轉編碼器的輸出是一組脈衝,而雙路輸出的旋轉編碼器輸出兩組A/B相位差90度的脈衝,通過這兩組脈衝不僅可以測量轉速,還可以判斷旋轉的方向

旋轉編碼器概述

旋轉BEN編碼器是用來測量轉速的裝置,光電式旋轉編碼器通過光電轉換,可將輸出軸的角位移、角速度等機械量轉換成相應的電脈衝以數字量輸出(REP)。它分為單路輸出和雙路輸出兩種。技術參數主要有每轉脈衝數(幾十個到幾千個都有),和供電電壓等。單路輸出是指旋轉編碼器的輸出是一組脈衝,而雙路輸出的旋轉編碼器輸出兩組A/B相位差90度的脈衝,通過這兩組脈衝不僅可以測量轉速,還可以判斷旋轉的方向

規格

模擬量系列BEN編碼器型號:BE420SM58-NO11K2R,BE622SM58-N011K2R,BE1822SM58-
N011K1R07,BE1322SM58-N011K2RR13,BE122SM58-
N011K1R2,BE1622SM58,BE322SM58,BEH26M.....

產品介紹

* BE420SM58-011系列4-20ma信號絕對值編碼器,高工業等級
*絕對值數字碼盤,內置信號轉換,4~20mA模擬電流,方便連線各設備
*智慧型軟體設定,多用途、多功能,直接對應單圈角度,轉動平移速度測量。
*4mA對應值、20mA對應值任意設定及微調;方向設定;外部置位,線設定預設位置,安裝方便,無需找零。
*內部絕對值碼盤,全數位化計值,信號無溫度、機械影響,信號干擾零點飄移極小

性能參數

工作電壓:10…30Vdc極性保護
消耗電流:<50mA(24Vdc)<90mA(12Vdc)
輸出信號:4~20mA信號輸出可設定長度、角度、速度套用輸出
線性分辨度:1/4096FS
連續圈數:4096圈
重複精度:重複性±2BIT(實際精度與安裝精度、軸同心度有關)
信號調整:可4mA輸出微調,20mA輸出微調;可方向設定;可預設位置,外部置位(例如:外部置零)。
工作溫度:-25~80℃編程時溫度範圍:0℃~70℃
防護等級:外殼IP67,轉軸IP65
振動衝擊:20g,10~2000Hz;100g,6ms
允許轉速: 3000轉/分
連線電纜:1米8芯禁止電纜徑向側出(線纜可加長;可插針形式輸出;其餘形式可訂貨)
外形特徵:金屬外殼,密封雙軸承結構
