301不鏽鋼帶簡介
301環保不鏽鋼帶300 系列—鉻-鎳奧氏體不鏽鋼
301不鏽鋼—延展性好，用於成型產品。也可通過機械加工使其迅速硬化。焊接性好。抗磨性和疲勞強度優於304不鏽鋼、與304相比，Cr和Ni含量較低、經過冷軋加工後帶有磁性、
301環保不鏽鋼帶硬度
維氏硬度(HV):150-600°
硬度公差：±20°

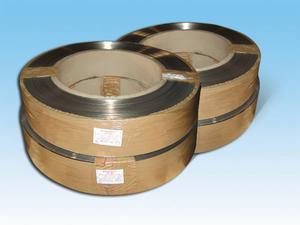

301環保不鏽鋼帶
C：≤0.15 ，
Si ：≤1.0 ，
Mn ：≤2.0 ，
Cr ：16.0～18.0 ，
Ni ：6.0-8.0，
S ：≤0.03 ，
P ：≤0.045
301環保不鏽鋼帶性能
301抗拉強度≥520
延伸率（%）≥40
硬度HB ≤187 HRB≤90 HV ≤200
密度7.93 g·cm-3
比熱c(20℃)0.502 J·(g·C)-1
熱導率λ/W(m·℃)-1 (在下列溫度/℃)
20 100 500
12.1 16.3 21.4
線脹係數α/(10-6/℃) (在下列溫度間/℃)
20～100 20～200 20～300 20～400
16.0 16.8 17.5 18.1
電阻率0.73 Ω·mm2·m-1
熔點1398～1420℃
301環保不鏽鋼帶力學性能：
抗拉強度σb (MPa)：≥520
條件屈服強度σ0.2 (MPa)：≥205
伸長率δ5 (%)：≥40
斷面收縮率ψ (%)：≥60
硬度：≤187HB;≤90HRB;≤200HV
熱處理規範
熱處理規範：固溶1010～1150℃快冷。
不鏽鋼屈服強度（N/mm2）≥205
301不鏽鋼帶密度
密度值：7.93
301不鏽鋼帶重量計算公式
重量(kg)=厚度(mm)*寬度(m)*長度(m)*密度值
不鏽鋼的定義
在空氣中或化學腐蝕介質中能夠抵抗腐蝕的一種高合金鋼，具有美觀的表面和耐腐蝕性能好，不必經過鍍色等表面處理，而發揮所固有的表面性能,使用於多方面的鋼鐵的一種，通常稱為不鏽鋼。代表性能的有13鉻鋼，18-鉻鎳鋼等高合金鋼。 從金相學角度分析，因為不鏽鋼含有鉻而使表面形成很薄的鉻膜，這個膜隔離開與鋼內侵入的氧氣起耐腐蝕的作用。
為了保持不鏽鋼所固有的耐腐蝕性，鋼必須含有12%以上的鉻 。
