20380型護衛艦

20380型護衛艦（俄語：Корветы проекта 20380，英語：Type-P.20380 Corvette，西方以首艦守護號«Стерегущий»稱之為守護級護衛艦，英語：Steregushchy-class Corvette）是俄羅斯海軍隸下的多用途輕型飛彈護衛艦。 本級艦是俄羅斯在冷戰後執行的第一個護衛艦建造計畫，亦為普京執政大刀闊斧銳意改革之下俄羅斯經濟復甦的展現。本級艦主要任務為水面巡邏、查緝非法與反滲透侵入，可用雷達等電子裝備偵測、監視周遭的海面與空域。艦上可配備30至100mm口徑的火炮以及配套的雷達/光電射控系統，並能根據任務需求而快速換裝艦上的武器與裝備，例如反潛裝備等，艦尾設有相關裝備以繳收、存放非法設施的空間。本級艦能搭載直升機與小艇，可追捕航速20至25節的船艦。

基本信息

• 中文名：20380型護衛艦
• 其他外文名：Корветы проекта 20380

• 前 級：格麗莎級輕護衛艦
• 改進型：20385型護衛艦

發展沿革

研製背景

蘇聯瓦解後

，前蘇聯的主體俄羅斯由於窮籌潦倒，無法維持昔日的強大軍事力量。海軍方面，許多大大小小的艦艇、潛艇不是報廢，就是無力維護而呈現閒置廢棄狀態。90年代以來，俄羅斯已經沒有全新的大型艦艇提案，就連維持蘇聯時代建造的一些大型遠洋艦艇都顯捉襟見肘。扣除印度或中國的訂單外，到21世紀前10年為止，俄羅斯在蘇聯解體以後執行的新水面艦計畫，都是中/小型艦艇。雖然本世紀俄羅斯經濟大幅改善，使得俄羅斯軍方重新開始進行武器系統的更新計畫，但由於90年代遺留的斷層太大，無論資金、技術與造船廠作業能量，都還有很大的努力空間。

計畫起源

2001年4月，俄羅斯海軍展開新一代Project 203

80護衛艦的建造，此型中小型艦艇的主要任務為水面巡邏、護航以及反潛作戰，將取代現役格麗莎（Grisha）系列巡邏艦，成為俄羅斯沿海防衛的骨幹。此案早在90年代後期便開始執行，總共有六家俄羅斯廠商針對Project 20380提出設計，最後俄羅斯海軍選擇了阿瑪斯中央海事設計局（Almaz Central Marine Design bureau）的提案，並由北方造船廠（Severnaya Verf shipyard）負責建造。由於俄羅斯財政狀況不佳，使此案的進展相當緩慢。經濟的持續低迷，導致俄羅斯海軍在90年代的建設幾乎處於停滯狀態，不過在本世紀初期普京政府大刀闊斧銳意改革之下，俄羅斯的經濟已經起色不少，故今後此一造艦案應能加快執行。

建造歷程

俄羅斯海軍第一階段打算先購買4艘20380，以

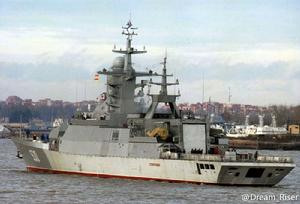

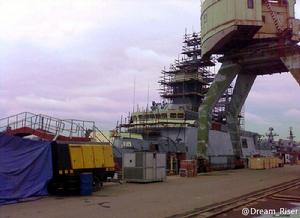

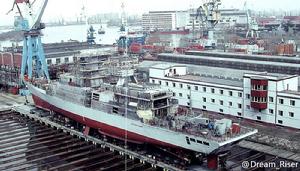

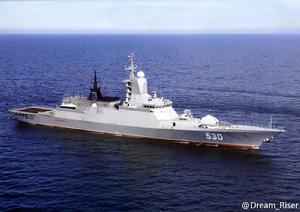

每年一艘的速率服役，最終希望能購買30艘左右，至少20艘。首艘20380於2001年12月21日在聖彼得堡的北方造船廠（Severnaya Verf）安放龍骨，命名為守衛號（Steregushchy F-530），這是紀念一艘1904年日俄戰爭中沉沒、使用相同命名的俄羅斯魚雷艇，該艇的兩名官兵寧可犧牲而拒絕被俘虜，親手將受重創的魚雷艇自沉，與之一同沉入大海；守衛號原訂在2003年下水，不過實際上在2006年5月16日才下水，2006年11月10日展開海試，在2007年11月4日成軍。
由於首艦守衛號

防空能力較為有限，因此從二號艦開始，其設計就經過改良，稱為Project 20381，強化了防空作戰能力。第二艘守衛級、也是第一艘Project 20381的機敏號（Soobrazitelny F-531）在2003年5月20日安放龍骨，原訂在2006年5月16日下水，不過可能由於資金短缺與設計修改等音速，實際上到2010年3月31日才下水，在2011年10月14日交付俄羅斯海軍。
三號艦勇敢（Boiky）於2005年7月27日在北方造船廠安放龍骨，四號艦完美（Sovershenny）號則是第一艘由Komsomolsk Shipyard廠承造的Project 20381型艦，於2006年

11月10日安放龍骨；五號艦堅強(Stoiky)號則在2006年11月10日在北方造船廠安放龍骨。在2012年2月1日，第一艘進一步強化反艦火力的Project 20385在北方造船廠舉行開工儀式。以守衛級系列這樣的排水量，其建造與測試周期偏長，顯示俄羅斯的造艦經費和效率還不是很理想。

設計特點

基本設計

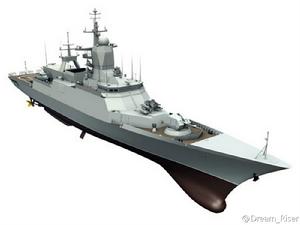

守護級艦滿載排水量約2000~2200噸（視型

號不同），擁有與21世紀初期數種西方先進艦艇相似的雷達隱身外型，封閉式的上層結構簡潔洗鍊並向內傾斜，並採用封閉式主桅桿，可有效降低雷達截面積。此外，守護級在降低紅外線訊號方面也下了不少功夫。守護級的艦體由鋼材製造，上層結構大量使用複合材料以減輕重量。守護級首艦守護號採用全柴油機推進，主機為兩具功率各11660馬力的DDA12000 柴油機，最大航速約26~27節，以14節巡航時續航力可達4000海里，能持續在海上操作15天；此外，艦上的電力由四具22-26DG 柴油發電機（單機功率630LW）來提供。
俄羅斯打算在後續建造的20380上使用

複合燃氣渦輪與柴油機動力系統；蘇聯解體後，原本負責生產水面艦燃氣渦輪的企業體位於烏克蘭境內，導致了蘇聯海軍主機受制於烏克蘭的窘況；為了解決這個問題，俄羅斯NPO-Saturn遂在聖彼得堡設立船艦汽渦輪主機科研中心，並開始發展M-75系列燃氣渦輪，第一種型號為M-75RU，單機功率7000馬力，在2006年11月通過國家級測試，適用於2000噸級以下的艦艇；而二種型號則為M-75FRU，單機功率提升為14000馬力，在2008年10月24日通過國家驗收作業。未來改良後的Project 20380系列可能使用MF-75FRU作為高速主機，最大航速可望增至30節。

雷達偵測

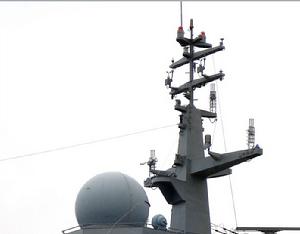

20380的偵測裝備包括一套設定在主桅桿頂

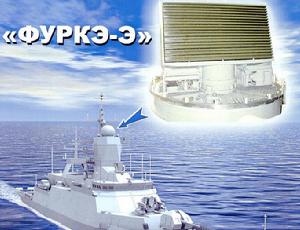

部的Furke-E S（ E/F）頻三維多功能搜尋/追蹤雷達、一具整合在封閉式主桅桿裡面的3Ts-25E Garpun-B（Plank Shave） I頻反艦飛彈射控雷達、一具Ratep JSC 5P-10E Puma光電/雷達艦炮射控系統、兩具SP-520-M2光電/雷達射控系統以及由UOMZ公司提供的光電射控系統；此外，還有三具Parol敵我識別器（IFF）、 Ruberoid通信系統等。Furke-E是一種鏇轉式相控陣雷達，號稱對雷達截面積0.1平方米的空中目標的偵測距離達130km，能同時追蹤200個目標，並具備超地平線操作模式。
JSC 5P-10E Puma射控系統安裝在艦橋頂部，

位於封閉式主桅桿前方的位置；這是俄羅斯海軍在21世紀初期開發出來的新型射控裝備，主要用來導控AK-190M 100mm艦炮。JSC 5P-10E Puma整合有一具相控陣雷達天線、雷射測距儀與電視攝影機，其中雷達部分的最大搜尋距離為60km，最多能追蹤並鎖定四個目標，此射控系統亦裝備於俄羅斯售予印度的塔瓦級飛彈護衛艦上。兩具SP-520-M2光電/雷達射控系統分別位於艦橋上方兩側，整合有射控雷達、光電偵測與雷射測距儀，用來指揮AK-630近迫武器系統接戰，其光電部分在能見度20km的情況下，最大偵測距離可達10km，對護衛艦等級的水面目標的偵測距離15km，並可鎖定時速144km以下的低速空中與水面目標。

作戰系統

守護級的作戰系統為AGAT提供的Sigm

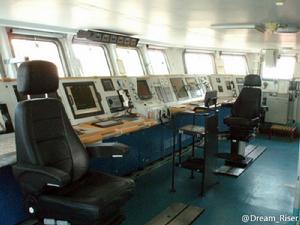

a-E系統，同時期俄羅斯出口給中共的956EM第二批現代級驅逐艦以及售予越南的兩艘Gepard-3.9護衛艦也採用此型作戰系統。Sigma-E採用開放式架構以及商規組件，包括Intel處理器，其Ethernet 10/100/1000等區域網路系統備有Mil-1553B、RS-232、RS-422、RS-485等西方常見軍/民規線路接口；在此戰鬥系統上運行的作業系統是Linux，由民間的C/C++高階語言撰寫的軟體能與IEEE1220.1與STD-498國際標準接軌；至於顯控台也相當先進，使用LCD多功能液晶彩色平面顯示器，並擁有觸控功能。

電戰系統

電子戰方面，守護級配備俄羅斯Pirb

or廠生產的TK-25-2電子截收及干擾系統，誘餌發射系統則為PK-10，備彈80發，彈種包括SO-50、AZ-SR-50、AZ-SOM-50、AZ-SK-50、AZ-SMZ-50 等。守護級的艦首與艦尾各有兩具煙幕彈發射器，每具發射器可裝填10枚煙幕彈，使用俄羅斯化學研究所的MDSh-1~3系列煙幕彈，能在投擲後5秒內建立一個長100~150m的煙幕，維持時間介於1.5至20分鐘，可在近戰中掩蔽船隻行動。水下偵測方面，守護級的艦首設有一具Zarya-ME黎明式固定式主/被動聲納，對半徑10m的目標的偵測距離為35km，此外，艦上還配備主動式拖曳陣列聲納，對半徑10m的目標的反射信號探測距離為16km。

武裝系統

武裝方面，首艘Project 20380守護號與後

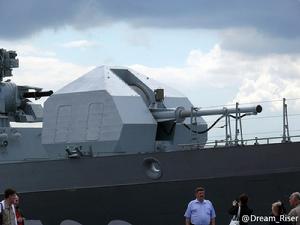

續的Project 20381/20385有一些不同。首艦守護號艦首設有一門新型A-190M 100mm主炮，採用隱身造型的炮塔，最大射速高達80發/分，最大射程約20km，艦上共儲存332發炮彈；B炮位裝有一具CADS-N-1卡什坦（Kastan）炮彈合一近迫武器系統，整合有兩門30mm機炮以及射程；煙囪兩側各有一門AK-630 30mm自動機炮，長距離反艦武裝是兩組四聯裝SS-N-25（Uran）反艦飛彈發射器，設定在主桅桿塔後方，此外還有四具固定式400mm魚雷發射器，分置於兩舷的艙門內。
艦上儲有8枚Aquamarin公司生產的Pak

et-E/NE魚雷，直徑324mm，全長7770px，彈頭重80kg，作戰距離1400m，作戰深度40m，速度25m/s，彈鼻配備聲納尋標器，其搜尋角度為正負各45度，搜尋距離400m。艦尾設有一個直升機庫與飛行甲板，能搭載一架卡-27直升機。
Project 20381的最主要區別，是取消B炮位的卡什坦炮彈合一近迫武器系統，原位置改裝魯道特（Redut）艦載防空飛彈系統的三組四聯裝垂直發射器（外型為方格狀）。Project 20381是俄羅斯第一種採用魯道特防空飛彈的艦艇。由於Project 20381屬於中小型艦艇，其魯道特系統只裝置9M96E1/2中程防空飛彈（9M96E1射程40km

，9M96E2射程120km）與9M100短程防空飛彈，而不會採用48N6系列長程防空飛彈；48N6系列採用Trace via Missile（TVM）導引，需要艦載射控雷達支援追蹤導控作業，而Project 20381顯然沒有相對應的雷達系統。每個垂直發射管能裝填四枚9M96E1/2飛彈，或16枚9M100。Project 20381其他武器裝備如艦艏AK-190M 100mm主炮、兩門AK-630 30mm機炮、八枚反艦飛彈以及四具魚雷發射器等，都與首艦守護號相同。

基本數據

技術數據
標準排水量	1800噸
滿載排水量	2100 （Project 20380/20381）/2200 （Project 20385）噸
艦長	111.6米
舷寬	14米
吃水	3.7米
動力	CODAD 2×DDA12000 柴油機/23320
乘員	99人
最高速度	26~27節
續航力	4000海里/14節
艦載機	1×Ka-27/28反潛直升機

船電系統
雷達	1×Furke-E E/F頻3D多功能雷達
	2×Sandal-V搜尋雷達
	2×MR-231-2導航雷達
電戰	4×煙幕彈發射器
	TK-25-2電子戰系統
	PK-10誘餌系統（KT-216 120mm 發射器×4）
聲納	1×Zarya-ME艦首主/被動聲納（整合有Vinyetka-M（No.1001） Minotavr-M、Anapa、Minotavr ）
作戰系統	Sigma-E戰鬥系統
	1×Ratep JSC 5P-10E Puma光電/雷達艦炮射控系統 1×3Ts-25E Garpun-B I頻反艦飛彈射控雷達等

艦載武裝
艦炮	1×A-190M 100mm艦炮
飛彈	8×SS-N-25反艦飛彈或6×SS-N-27反艦飛彈
	3×四聯裝Redut防空飛彈垂直發射器（Project 20381） /4 （Project 20385） （Project 20381共12管，Project 20385共16管。每管可裝填四枚9M96E1/2中程防空飛彈，或16枚9M100短程防空飛彈）
近防	1×CADS-N-1 Kashtan炮彈合一近迫武器系統 2×AK-630 30mm六管防空機炮
反潛	4×固定式400mm魚雷發射器
其他	2×艦載小艇

本級艦

艦名	中文名	舷號	廠方編號	安放龍骨	下水	服役
Project 20380
Steregushchy	守護	530	No.1001	2001/12/21	2006/5/16	2007/11/14
Project 20381
Soobrazitelny	機敏	531	No.1002	2003/5/20	2010/5/31	2011/10/14
Boiky	勇敢	532	No.1003	2005/7/27	2011/4/14	2013/5/16
Stoiky	完美	533	No.1004	2006/11/10	2012/5/30	2013/11
Sovershenny	堅強	535	No.2101	2006/6/30
Gromkiy	嘹亮		No.2102	2013/4/20
Project 20385
Gremyashchy	轟鳴		No.1005	2011/5/26
Provornyy	靈巧		No.1006	2013/7/25

外銷型號

新世紀後，俄羅斯造艦業者評估噸位

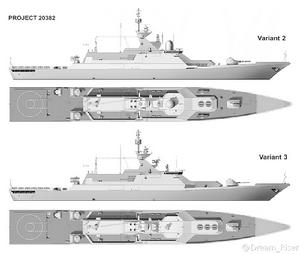

在500至2000噸之間的中小型艦艇是21世紀初期艦艇市場上需求量最大的種類，因此各廠家也紛紛推出不同設計，而Project 2038的出口版本則稱為Project 20382虎式（Tiger）護衛艦，在2005年的聖彼得堡國際海軍展中首度展出。20382的規格與20380相當，艦長104.5m，寬13m，動力系統可能換成複合燃氣渦輪或柴油機（CODOG）構型，使用MF-75FRU燃氣渦輪主機，最大航速30節，以14節經濟航速可持續航行4000海里編制100名左右的人員；電子裝備包括一具ME1 3D對空/對海搜尋雷達、一具GORIZONT-25導航雷達、一具BTS -25導航系統、TK-25E電子戰系統、PK-10誘餌發射器、ME-02聲納等，艦上武裝與Project 20380大同小異，唯主炮改採一門AK-176M-MP 76mm艦炮，此外CADS- N-1炮彈合一近迫武器系統也可增為兩具，而反艦飛彈則可換成六枚SS-N-27反艦飛彈或是SS- N-26超音速反艦飛彈。每艘Project 2018.2的出口價格大約為1.2至1.5億美元。
