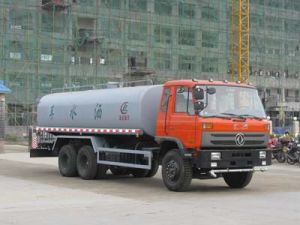

1208後雙橋多功能灑水車

簡介

1208後雙橋多功能灑水車1208後雙橋多功能灑水車

1208後雙橋灑水車又稱為噴灑車、多功能灑水車、園林綠化灑水車、水罐車、運水車。該車裝水20噸,適合於各種路面沖洗,樹木、綠化帶、草坪綠化,道路、廠礦企業施工建設,高空建築沖洗。具有灑水、壓塵、高、低位噴灑,農藥噴灑、護欄沖洗等功能,還具有運水、排水,應急消防等功能。

性能參數

主要技術參數
產品商標:程力威牌
公告批次:229
產品名稱:CLW5251GSS3型灑水車
產品號:ZHZZD3KK02Y
總質量(Kg):25000
罐體容積(m3):16.59
額定載質量(Kg):15800
外形尺寸(mm):9950×2490×3350
整備質量(Kg):9005
駕駛室準乘人數(人):3
接近角/離去角(°):28/10
前懸/後懸(mm):1245/3055,1245/3005
軸數:3
軸距(mm):4350+1300,4350+1350
軸荷(Kg):7000/18000(並裝雙軸)
最高車速(Km/h):85
其它:罐體有效容積:16.59立方米。罐體外形尺寸(長×長軸×短軸)(mm):6500×2360×1550。軸距(mm)4350+1300對應後懸(mm)3055,軸距(mm)4350+1350對應後懸(mm)3005。隨底盤選裝駕駛室。防護材料:Q235碳鋼,連線方式:左右側面及後下部防護均採用焊接連線,後部防護斷面尺寸(mm):300×50×5,後部防護離地高度(mm):520。
底盤技術參數
底盤型號:EQ1258KB3GJ
底盤名稱:載貨汽車底盤(二類)
商標名稱:東風牌
生產企業:東風汽車有限公司
外形尺寸(mm):9360×2462×2880,3230
輪胎數:10
接近角/離去角(°):32/14
輪胎規格:10.00-20,11.00-20,10.00R20,11.00R20
鋼板彈簧片數:8/13,8/12
前輪距(mm):1940
燃料種類:柴油
後輪距(mm):1860/1860
排放標準:GB3847-2005,GB17691-2005(國Ⅲ)
發動機型號:B21033
發動機生產企業:東風康明斯發動機有限公司
排量(ml):5900
功率(Kw):155
專用功能
前沖(噴)後灑、帶側噴、帶後工作平台、平台上安裝綠化灑水高壓炮(炮噴射形狀可調:直衝狀、大雨、中雨、毛毛雨,可連續調節,最大射程可達28米),配備大功率專用灑水泵,帶消防接頭,帶自流閥,帶自吸功能,帶濾網。

灑水泵工作原理及安裝

1,灑水車專用灑水泵工作前,灑水車專用灑水泵內的液體存量必須高於泵軸,因此灑水車專用灑水泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭,快速接頭中心線必須高於灑水車專用灑水泵軸中心線300毫米。
2,灑水車專用灑水泵進口管路系統必須保證不漏氣。
3,灑水車專用灑水泵吸水管的吸入頭必須浸沒於水下,以免空氣吸入不管。
4,灑水車專用灑水泵出口管道與灑水車專用灑水泵出口連線時必須保證直管長度≥200毫米後再接彎管。

真空泵的選用

1、灑水車真空泵的工作壓強應該滿足真空設備的極限真空及工作壓強要求。如:真空鍍膜要求1×10-5mmHg的真空度,選用的真空泵的真空度至少要5×10-6mmHg。通常選擇泵的真空度要高於真空設備真空度半個到一個數量級。
2、正確地選擇真空泵的工作點。每種泵都有一定的工作壓強範圍,如:擴散泵為10-3~10-7mmHg,在這樣寬壓強範圍內,泵的抽速隨壓強而變化,其穩定的工作壓強範圍為5×10-4~5×10-6mmHg。因而,泵的工作點應該選在這個範圍之內,而不能讓它在10-8mmHg下長期工作。又如鈦升華泵可以在10-2mmHg下工作,但其工作壓強應小於1×10-5mmHg為好。
3、真空泵在其工作壓強下,應能排走真空設備工藝過程中產生的全部氣體量。
4、正確地組合真空泵。由於真空泵有選擇性抽氣,因而,有時選用一種泵不能滿足抽氣要求,需要幾種泵組合起來,互相補充才能滿足抽氣要求。如鈦升華泵對氫有很高的抽速,但不能抽氦,而三極型濺射離子泵,(或二極型非對稱陰極濺射離子泵)對氬有一定的抽速,兩者組合起來,便會使真空裝置得到較好的真空度。另外,有的真空泵不能在大氣壓下工作,需要預真空;有的真空泵出口壓強低於大氣壓,需要前級泵,故都需要把泵組合起來使用。
5、真空設備對油污染的要求。若設備嚴格要求無油時,應該選各種無油泵,如:水環泵、分子篩吸附泵、濺射離子泵、低溫泵等。如果要求不嚴格,可以選擇有油泵,加上一些防油污染措施,如加冷阱、障板、擋油阱等,也能達到清潔真空要求。
6、了解被抽氣體成分,氣體中含不含可凝蒸氣,有無顆粒灰塵,有無腐蝕性等。選擇真空泵時,需要知道氣體成分,針對被抽氣體選擇相應的泵。如果氣體中含有蒸氣、顆粒、及腐蝕性氣體,應該考慮在泵的進氣口管路上安裝輔助設備,如冷凝器、除塵器等。
7、真空泵排出來的油蒸氣對環境的影響如何。如果環境不允許有污染,可以選無油真空泵,或者把油蒸氣排到室外。真空泵工作時產生的振動對工藝過程及環境有無影響。若工藝過程不允許,應選擇無振動的泵或者採取防振動措施。
