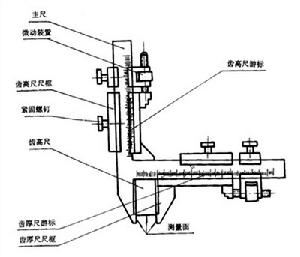

齒厚卡尺

齒厚卡尺是利用游標原理，以組合角度尺定位對齒厚尺兩側量爪相對移動分隔的距離進行讀數的齒厚測量工具

產品分類

齒厚卡尺

齒厚卡尺的測量模數範圍有1~16mm，1~25mm，5~32mm和10~50mm四種。

齒厚卡尺應具有微動裝置。

標記實例

齒厚卡尺範圍為1~25mm的齒厚卡尺為

齒厚卡尺m1~25 GB/6316-1996

技術要求

齒厚卡尺的外部表面不應有明顯的外觀缺陷。

齒厚卡尺的尺框和微動裝置應能沿主尺平衡移動，無卡現和鬆動現象。

齒厚卡尺側面面的硬度應不低於表1的規定。

齒厚卡尺測量面的表面粗糙度，按輪廓算術平均偏差R，值應不大於0.32um。

齒厚卡尺可讀面的棱邊至主尺可讀面的距離應不大於0.2mm。

表1

試驗方法

齒厚卡尺的外觀用目力觀察鑑定。

齒厚卡尺的相互作用通過試驗鑑定。

齒厚卡尺測量面的硬度用洛式硬度計鑑定。

齒厚卡尺測量面的表面粗糙用粗糙度工藝樣板以比較法進行鑑定。

游標可讀面棱邊至主尺刻度面的距離用2級塞尺比較鑑定
