點陣數碼筆

點陣數碼筆

點陣數碼筆是一種通過在普通紙張上印刷一層不可見的點陣圖案,數碼筆前端的高速攝像頭隨時捕捉筆尖的運動軌跡,同時壓力感測器將壓力數據傳回數據處理器,最終將信息通過藍牙或者USB線向外傳輸的新型書寫工具。

概述

與普通的紙張和筆不同,通過在普通紙張上印刷一層不可見的點陣圖案,數碼筆前端的高速攝像頭隨時捕捉筆尖的運動軌跡,同時壓力感測器將壓力數據傳回數據處理器,最終將信息通過藍牙或者USB線向外傳輸。這些信息包括紙張類型、來源、頁碼、位置、筆跡坐標、運動軌跡、筆尖壓力、筆畫順序、運筆時間、運筆速度等信息,筆跡記錄過程與書寫過程同步。

當書寫時,點陣數碼筆將紙張上書寫的文字或者圖片以點陣圖的形式存儲在電腦中,形成文檔,如需要還可以同步通過投影顯示。

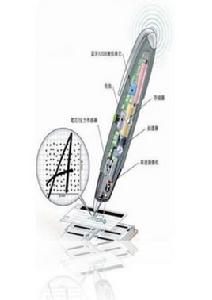

組成

壓力感測器

高速攝像頭

處理器

電池

數據存儲器

藍牙或USB通訊模組

工作原理

筆尖被壓下的同時,壓力感測器被觸發,啟動內置的高速攝像頭,以每秒100張的速度對筆尖所經過的點陣進行拍照,將點陣坐標、筆跡順序、壓力數據、運動速度等信息傳遞給內置的處理器,最終通過藍牙或USB通訊單元向外輸出。某些筆型,可以將數據臨時存儲在存儲器中,在必要的時候向外輸出。

套用

點陣數碼筆的技術依託於數字光學點陣技術,由這項技術衍生而來的軟體產品分別為DoTnote、Symphony和Tnote,而這三種軟體產品都必須以點陣數碼筆為核心硬體設施。

DoTnote

點陣數碼筆在本子、教材等印刷物上書寫的同時,書寫結果同步保存到電腦、平板和智慧型手機上,實現數位化存儲、分享和管理筆記的目標。實現直面書寫,真跡再現,實時同步,脫機快取,批註錄音,文字識別,筆記回放,平台跨越等功能。

DoTnote的主要套用有:個人筆記管理、教學電子板書、學生作業管理等等。

Symphony

多人用點陣數碼筆在紙上書寫的同時,他們的書寫結果會同步到電腦中,老師可以實時掌握每個人在紙上的書寫內容。

隨意性的紙面書寫,更容易激發靈感和創意;

突破現有的交流模式,實現全方位的信息共享;

減少交流者在座位和白板間來回走動的時間;

所有書寫交流內容自動保存,便於回顧和複習;

無線傳輸方式,信息互動及時高效。

Symphony的主要套用有:互動教學課堂、互動交流平台等等。

Tnote

在遠程網際網路環境下,突破基於視頻、語音、鍵盤的互動方式,通過點陣數碼筆提供紙面書寫的互動平台。

不受時間和空間的限制

共享一塊白板隨意書寫

撿起筆和紙答題交流

可查看書寫內容

方便快捷實現教學錄播

誰都可以在白板上書寫

Tnote的主要套用有:遠程教學、遠程會議等等。
