花崗岩
花崗岩是火成岩的一種，花崗石屬於火成岩，是地下岩漿或火山噴溢的熔岩冷凝結晶而成的岩石。主要成分是二氧化矽，約占65%—75%，屬於酸性岩。其結晶時，呈顆粒狀結構，固外觀上可見顆粒點斑。花崗石岩質堅硬密實，抗磨損、抗腐蝕性強，所以常用作建築外牆裝飾使用。其存有輻射量的大小以其形成時的具體成分比例不同而不同，有部分輻射值超標現象，所以不建議室內大面積使用(尤其是顏色較鮮艷的紅色等色調的)，但可做室內窗台、灶台、門口石等局裝飾使用。
花崗岩的比重在2.63到2.75之間，其抗壓強度為1,050~14,000 千克/平方厘米（15,000~20, 000磅/平方英寸）。因為花崗岩的強度比沙岩、石灰石和大理石大，因此比較難於開採。由於花崗石形成的特殊條件和堅定的結構特點，使其具有如下獨特性能：
1）、具有良好的裝飾性能，可適用公共場所及室外的裝飾。
2）、具有優良的加工性能：鋸、切、磨光、鑽孔、雕刻等。其加工精度可達0.5μm以下，光度達1600以上。
3）、耐磨性能好，比鑄鐵高5-10倍。
4）、熱膨脹係數小，不易變形，與銦鋼相仿，受溫度影響極微。
5）、彈性模量大，高於鑄鐵。
6）、剛性好，內阻尼係數大，比鋼鐵大15倍。能防震，減震。
7）、花崗石具有脆性，受損後只是局部脫落，不影響整體的平直性。
8）、花崗石的化學性質穩定，不易風化，能耐酸、鹼及腐蝕氣體的侵蝕，其化學性與二氧化矽的含量成正比，使用壽命可達200年左右。
9）、花崗石具有不導電、不導磁，場位穩定。
通常，花崗岩分成三個不同的類別：
細粒花崗岩：長石晶體的平均直徑為1/16~1/8英寸。
中粒花崗岩：長石晶體的平均直徑約為1/4英寸。
粗粒花崗岩：長石晶體的平均直徑約為1/2英寸和直徑更大的晶體，有的甚至達到幾個厘米，粗粒花崗岩的密度相對較低。

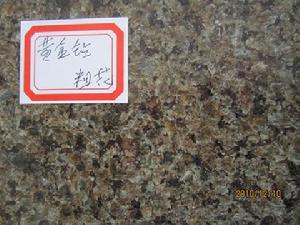

黃金鑽花崗岩板的圖片
黃金鑽花崗岩黃金鑽花崗岩板的用途
黃金鑽花崗岩得天獨厚的物理特性加上它美麗的花紋使他成為建築的上好材料。因為黃金鑽給人帶來的高檔感官，各類公用、商住兩用和別墅等建築無不以黃金鑽花崗岩板來裝飾以提供檔次。黃金鑽花崗岩因為美觀而且堅硬，能保持幾百年的時間而不褪色粉化。
黃金鑽花崗岩結構均勻，質地堅硬，顏色美觀，是優質建築石料。抗壓強度根據石材品種和產地不同而異，約為1000-3000公斤/厘米。黃金鑽花崗岩不易風化，顏色美觀，外觀色澤可保持百年以上，由於其硬度高、耐磨損，除了用作高級建築裝飾工程、大廳地面外，還是露天雕刻的首選之材。
因為黃金鑽花崗岩的礦產比較稀缺，所以能出品質比較高的黃金鑽花崗岩板的地方不多。而且，因為黃金鑽給人帶來的高檔感官，各類公用、商住兩用和別墅等建築無不以黃金鑽花崗岩板來裝飾以提供檔次。
黃金鑽花崗岩板的產地
目前黃金鑽花崗岩分進口和國產兩種。進口的黃金鑽主要是沙烏地阿拉伯產的。但是由於黃金鑽的礦產資源日益減少，當地政府已打算將黃金鑽的礦產資源當做稀缺儲備資源來看待，所以目前市面上很多黃金鑽都不是沙特產的。目前沙特供給市場的黃金鑽花崗岩數量是有所控制的，而且價格相當的昂貴。另外，我國也產黃金鑽花崗岩礦石，分布地主要有河北的承德和新疆。
國產和進口還是有一定的差別的，進口的是沙特的，有不同底色的，比如比較黃的，和一些有點紅底的，都是黃金鑽石。還有就是承德的，兩者差距還是比較大的，但是顆粒結構是相同的。這裡在網上搜尋到一份國產黃金鑽的檢測報告，僅供參考. 從這份檢測報告裡可以看到相關的黃金鑽花崗岩的一些物理特性。
黃金鑽花崗岩檢測報告1
黃金鑽花崗岩檢測報告2
黃金鑽花崗岩檢測報告黃金鑽花崗岩板的物理特性
| 規格 | 可定（mm） | 比重 | 2970-3070（g/cm3） |
| 抗壓強度 | 2500-2600（MPa） | 抗彎強度 | 1.3-1.5（MPa） |
| 適用範圍 | 外牆地面內牆其他 | 光澤度 | 75-90 |
| 硬度 | 90 | 雜質 | 無 |
評價黃金鑽花崗岩板的方法
加工好的黃金鑽花崗岩的成品飾面板，其質量好壞可以從以下四方面來鑑別：
一觀，即肉眼觀察石材的表面結構。一般說來均勻的細料結構的石材具有細膩的質感，為石材之佳品；粗粒及不等粒結構的石材其外觀效果較差，力學性能也不均勻，質量稍差。另外天然石材中由於地質作用的影響，常在其中產生一些細脈和微裂隙，石材最易沿這些部位發生破裂，應注意剔除。至於缺棱少角更是影響美觀，選擇時尤應注意。
二量，即量石材的尺寸規格。以免影響拼接或造成拼接後的圖案、花紋、線條變形，影響裝飾效果。
三聽，即聽石材的敲擊聲音。一般而言質量好的、內部緻密均勻且無顯微裂隙的石材，其敲擊聲清脆悅耳；相反若石材內部存在顯微裂隙或細脈，或因風化導致顆粒間接觸變松，則敲擊聲粗啞。
四試，即用簡單的試驗方法來檢驗石材質量好壞。通常在石材的背面滴上一小滴墨水，如墨水很快四處分散浸出，即表示石材內部顆粒較松或存在顯微裂隙，石材質量不好；反之則說明石材緻密，質地好。
在成品板材的挑選上，由於石材原料是天然的，不可能質地完全相同，在開採加工中工藝的水平也有差別。多數石材是有等級之分的。花崗岩石材沒有彩色條紋，多數只有彩色斑點，還有的是純色。其中礦物顆粒越細越好。
生產黃金鑽花崗岩板的工業技術要求
對黃金眼花崗岩的工業技術要求因用途的不同而有不同的側重。
1.對天然花崗岩荒料的主要要求：
建材行業標準(JC-204-92)對天然花崗岩荒料的主要要求如下：
荒料必須具有直角平行六面體的形狀。荒料的大面應與岩石的節理面或花紋走向平行。
荒料的規格尺寸要求長度大於或等於140cm，寬度大於或等於60cm，高度大於或等於60cm。
外觀質量要求同一批荒料的色調、花紋、顆粒結構應基本一致。荒料的缺角、缺棱、裂紋、色線、色斑的質量要求應符合表4.24.6的規定。
物理性能要求：密度不小於2.50g/cm3；吸水率不大於1.0%；乾燥壓縮強度不小於60.0MPa；彎曲強度不小於8.0MPa。
2．對耐酸、耐鹼花崗岩的質量要求：
(1)耐酸花崗岩的質量要求 主要化學成分要求：SiO2>70%～75%，含量越高耐酸性能越好；Al2O3>13%～15%；Fe2O3<0.5%；CaO<0.8%；MgO<0.4%；耐酸度大於97.5%。硬。熱阻率(經過10～40次熱變化後的抗壓強度)大於16.2MPa，熔點1610℃，膨脹係數小於8×10-3，吸水率小於1.5%。
(2)耐鹼花崗岩的質量要求要求CaO、MgO含量高，含量越高耐鹼性越好，有些耐酸石材SiO2含量高，但孔隙率小，亦可作為耐鹼石材使用。上海綠屋節能建材有限公司生產的耐鹼花黃金鑽花崗岩產品化學成分如下：SiO276.6%、Al2O314.39%、(K2O+Na2O)9.07%、Fe2O31.14%、CaO1.34%、MgO0.68%。
