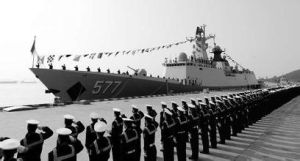

黃岡艦於2011年12月底開工建造,於去年12月順利通過驗收,是我國自行研製的具有編隊區域防空作戰能力、對海超視距打擊能力、水下反潛功能的新一代054A型飛彈護衛艦,從2008年開始大規模服役。黃岡艦艦長140米,最大寬度16米,滿載排水量4000餘噸。主要作戰裝備有對海飛彈、對空飛彈、魚雷、艦炮等武器系統。2013年12月19日海軍司令部致電黃岡軍分區,即將下水的新型054護衛艦被命名為為黃岡艦,入列東海艦隊。2015年1月17日上午10點,東海艦隊某驅逐艦支隊,我軍054A型飛彈護衛艦黃岡艦入列命名授旗儀式在這裡舉行。

基本信息

簡介

黃岡艦黃岡艦

以“黃岡”命名的舷號577的054A型飛彈護衛艦,將入列東海艦隊服役,護衛祖國的藍色海疆。這是我省繼武漢、黃石、宜昌襄陽後,第5個被我軍戰艦命名的城市。
2013年3月6日,黃岡市政協主席會議將爭取“黃岡艦”冠名提案作為2013年重點督辦提案之一,明確由黃岡市民政局、黃岡軍分區政治部承辦。2013年12月19日,海軍司令部電告:“黃岡艦”成功冠名。2014年4月,舷號577的054A型飛彈護衛艦“黃岡艦”,駛離上海滬東船廠,來到駐地浙江定海。

設計

艦體設計

由於054A和前型054在大體設計上是一致的(見054型護衛艦)但054A增加了不少新裝備,所以滿載排水量比054增加一些,達4200噸左右。艦體更改方面,054的側面折角線系從艦首開始直到艦尾,因此從艦首、上層結構到直升機甲板上部都是內收,而第一批四艘054A的折角線則於以提高,因此整個船舷從艦首到艦尾都是外飄,直到艦橋部位才開始向內收縮,如此可能會部分地增加雷達截面積以及增加上部重量,但也加大了艦首與艦尾的可用甲板面積(故其最大舷寬略有增加),尤其是直升機甲板面積因而增寬,對於直升機起降較為有利。從第五艘054A運城號(571)開始,艦首擋浪板部位改為折線向內收縮,似乎是為了降低雷達截面積與加強適航性,不過整體折線位置仍與前四艘054A相同。

垂髮設計

在防空方面,054A最大的改良,就是以新的垂直發射防空飛彈系統取代原本054使用的海紅旗-7型。054A的垂直發射防空飛彈是中國在2000年代開發的紅旗-16中程防空飛彈(HQ-16),解放軍正式編號為H/AJK16。為了配合垂直發射器的安裝,054A將054型原本艦橋前方一塊高起的平台(即安裝HHQ-7發射器的位置)取消,以擴大B炮位的甲板面積。054A的垂直發射系統一改以往俄系的“轉輪式”與“冷發射”特徵,而使用與西方慣用的“每管一發”方格狀設計以及“熱發射”,而每個垂直發射系統模組八管(2X4)的設計也與美國MK-41、法國Sylver等西方主要垂直發射系統相同。054A艦首裝有四組八聯裝垂直發射系統單元,每個垂直發射系統單元的配置方向系長邊(4管)為縱、短邊(2管)為橫,的垂直發射系統配置為縱向4管,橫向8管。紅旗-16防空飛彈具備很強的多目標攻擊能力,一個火力發射單元可以同時跟蹤8個目標,並對其中4個進行攻擊。而它可以攻擊的目標種類眾多,從高空飛行的飛機到低空飛行的巡航飛彈,甚至是飛機投擲的精確制導武器,紅旗-16防空飛彈都能夠有效對抗。在很大程度上,紅旗-16防空飛彈還能夠對抗敵方空中力量發動的“野鼬鼠”防空壓制攻擊。

主炮設計

主炮方面,054A並未繼續沿用052B/C以及054的中國自製的H/PJ-87式單管100mm艦炮,而改採以一門中國國產的PJ26型單管76MM隱身艦炮,此炮堪稱俄羅斯AK-176M型76mm艦炮的中國版。中國海軍為了尋求一種新型中口徑艦炮,以取代原有的舊式雙聯裝57mm艦炮,早在1994年就決定自俄羅斯引進AK-176M以及所屬RFCSLASKA射控系統的技術(同時連帶採購少量原裝A-176M艦炮,用於中國部分現役小型艦艇的換裝,例如“紅箭”級飛彈快艇的五號艦);在2003年由鄭州機電工程研究所(即鄭州713研究所)完成國產化作業,成為中國海軍新一代的制式中口徑艦炮。

船電設計

黃岡艦黃岡艦
054A的主桅桿頂端加裝了一具中國國產化的頂板3D對空搜尋雷達,取代原本054型安裝於此位置的360型雷達,中國將此種國產化版本命名為海鷹S/C型(SeaEagleS/C)雷達。頂板雷達已用於許多中國其他新一代艦艇如052B、051C、現代級飛彈驅逐艦等等,堪稱中國新一代艦隊的準制式對空搜尋雷達。相較於俄羅斯原版頂板,海鷹S/C似乎採用改進過的天線技術,外型比較簡潔,省略了原裝頂板頂端的一具小型條狀天線,天線的機械結構也有所變更。054A的艦橋頂部裝有一套中國國產化的俄羅斯MINERAL-ME射控雷達系統,取代了原本054所使用的344型射控雷達。能為艦上的鷹擊-83反艦飛彈提供目標標定以及中途資料更新。054A後方桅桿頂部仍維持擁有球型外罩的364型X波段短程對海/對空搜尋追蹤雷達,主桅桿前方的平台裝置一座用來導引76mm艦炮的LR-66艦炮射控雷達,LR-66下方的甲板還裝有一具GDG-775光電射控儀,整合了一具紅外線熱影像儀、一具CCD攝影機與一具雷射測距儀,同樣可用於導控76mm艦炮。直升機庫上方裝有一座仿自SNIT240的衛星通訊天線,取代了054的兩座戰術衛星通訊天線。聲納方面,054A的配置與054相同,艦首裝有307型主/被動聲納系統(位於艦首的球型護罩內),艦尾亦設一具206型拖曳陣列聲納,此外還有064型通信聲納以及723型本艦聲納環境監測設備。

其他設計

054A以本世紀初制式化的730型30mm近迫武器系統取代原本的054的PJ-13(AK-630)30mm速射炮,兩座730型分別安裝於煙囪的兩側。054A的電子戰系統與054大致相同,但是兩座干擾彈發射器改為726-4A構型,每個具有24個發射管(分為四層,比原726-4增加一層)。2012年5月中旬,日本公布一張054A護衛艦舟山號(529)操作無人直升機的監視照片,推測可能是奧地利Schiebel公司的ComcopterS-100無人直升機。有訊息稱中國在2010年向Schiebel公司購買了18架ComcopterS-100。S-100是一種能在小型艦艇上部署操作的輕型無人直升機,機體採用輕量、高強度的碳纖複合材料製造,機腹下方的主承載區能搭載約50kg,通常裝置一座日/夜間光電偵搜系統,攜帶25kg承載時能滯空約6小時,並能以100節(185km/hr)的速率巡航。

配置

基本配置概覽圖
參考數據
艦長 135米
舷寬 16米
吃水 4.5米
排水量 標準3600噸 滿載4200噸
乘員 180人
動力系統 CODAD 4×S.E.M.T.Pielstick 16PA6STC 柴油機/27000馬力 雙軸CPP
續航力 4000海里/18節
航速 27節[10]
船電系統
雷達 1×382型3D E頻對空搜尋雷達 1×364型(SR-64) X頻2D對空/對海搜尋雷達 2×754型I頻導航/直升機空管雷達 4×MR-90火控雷達 1×366型反艦飛彈火控雷達 1×H/LJP-349艦炮火控雷達
對抗 922-1型電子支援系統 751型電子對抗系統 2×726-4A 24聯裝干擾彈發射器
聲納 1×307型中頻艦首主/被動聲納 1×H/SJG-206拖曳陣列聲納
艦載武裝
艦炮 1×PJ26型單管76MM隱身艦炮
飛彈 4×八聯裝垂直發射系統(裝填HHQ-16防空飛彈與火箭助飛魚雷) 2×四聯裝鷹擊-83反艦飛彈發射器
近防 2×11管30mm口徑1130型近程防禦武器系統
反潛 2×87式六管反潛火箭深彈發射裝置
艦載機 1架卡-28反潛直升機或直-9C反潛直升機
