綜述
高精度液體流量計執行國標GB/T9242-1999-容積式液體流量計通用技術條件。計量精度優於0.2級。高精度液體流量計由流量計本體和發訊器組成液體流量變送器，可以將管道內液體流量轉換為質量流量脈衝信號或模擬量信號輸出，可與YLJ系列液體流量計量控制儀，溫度變送器(通過預置軟體自動補償液體因溫度變化而產生的密度變化)，與其它二次儀表和系統配套，可用於液體質量流量的計量顯示、自動控制調節記錄的需要。計量原理
二次計量控制系統
二次計量控制系統採用微電腦技術和獨特的液氣分離技術，設計思路實現了對液體溫度的跟蹤、實時密度補償，排除了液體因溫度變化而引起的體積變化等不利因素，實現了定量裝卸、液氣分離和數據列印，使計量系統全過程實現了自動控制，準確度等級達到0.2級。為方便用戶還配備了大螢幕液晶顯示器，在二次儀表上為計算機聯網專設了RS-485、RS-232、CAN等標準串列通訊接口，便於企業現代化管理。一次計量控制系統
一次計量系統採用高精度流量變送器，溫度變送器，產品運行穩定性要求高於相關行業標準。一次系統重複性誤差要求在0.5‰之內。主要技術指標
（以液體流量計量控制儀為例）1.質量計量準確度0.2級
2.溫度測量誤差<±0.25℃
3. 工作環境溫度-10℃～40℃
4.溫度感測器採用Pt 100鉑電阻
5 被測液體溫度範圍0℃～60℃(常溫);0℃～150℃；
6 計量範圍0.01～999999Kg
7.日累計範圍0～99999999Kg（可清除）
8 總累計範圍0～99999999Kg（須置入密碼清除）
9 定量範圍5～999999Kg（φ15口徑為5～9999.99Kg)
10 控制泵開關容量380V/3A（繼電器）
11.數據保護時間大於10年
12. 標準RS-485、RS-232、CAN接口
13.印表機採用M-42字輪印表機
功能簡介
1、裝置的計量準確度為0.2級，滿足商業貿易結算的國際標準；2、裝置可廣泛套用於植物油、石油、潤滑油、化工、酒類、飲料等行業；
3、在質量計量基礎上，實現定量控制，可自動定量裝桶、定量裝卸車船；
4、實時檢測介質溫度，對介質密度的自動補償；
5、溫度跟蹤範圍廣（-20℃～160℃）；
6、採用獨特的信號處理、傳輸技術，確保流量信號穩定、可靠，以保證計量準確度；
7、採用壓力自動補償技術，克服了貯油罐液位變化而影響計量準確度的弊端；
8、採用油氣分離技術，保證在卸車船時自動將油氣中氣體分離出來，以提高計量準確度；
9、斷電後數據永久保存，以備查閱，突然斷電，重新開機能顯示斷電以前的計量值及桶數；
10、可列印日累計、總累計、儀表參數、計量值及付油時間、日期等內容，可選擇漢字印表機或字輪印表機；
11、採用自動識別技術，具有故障自診斷、誤操作自動報警功能；
12、具有故障自動保護、修正功能；
13、具有標準通訊接口，可對多台儀表進行組網控制，由遠端計算機監控多台儀表的運行狀況，並進行實時數據採集，可隨時進行銷售報表、統計，提高企業的現代化管理水平；
14、可配接戶外遠程顯示終端，直接向用戶指示計量情況；
15、抗干擾能力強，杜絕了強電磁干擾場合對儀表計量準確度及工作可靠性的影響；
16、儀表內各個參數可人工調整，便於現場線上調試、檢定；
17、儀表內部具有實時時鐘，可實時顯示時間、日期，便於用戶隨時查閱付油情況。
18、儀表有暫停功能，暫停後重新啟動可以從暫停前的計量值開始繼續付油；
19、四個啟動鍵均可以連續灌裝（要輸入連續灌次數），也可以單次灌裝（不需要輸入灌裝次數）；
20、具有定時啟動功能，啟動時間間隔可以任意調整。
詳細描述
高精度液體流量計感測器是吸取了國內外流量儀表先進技術經過最佳化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研製開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用於天然氣、煤制氣、液化氣、輕烴氣等氣體的高精度液體流量計計量。氣體渦輪流量計內置溫度、壓力感測器和智慧型流量積算儀，通過微處理單元對實時採集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，高精度液體流量計自動進行壓縮因子修正，然後將標準狀態下的體積流量直觀的顯示出來。套用案例

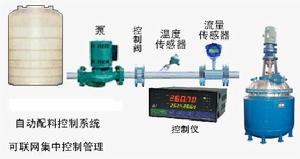

下圖是化工反應釜液體定量投料系統的液體高精度計量控制示意圖：
化工反應釜液體自動投料系統主要由：輸液泵，自動閥門（根據現場情況有啟動球閥，平衡逆止閥，單向閥，底閥等），一次計量系統（如溫度變送器，流量變送器），二次計量系統（根據現場情況可選，液體流量計量控制儀，PLC,觸控螢幕）,電氣控制系統(電磁閥，繼電器，接觸器等)。
液體配料控制工作程式: 操作流程：以需要向反應釜投料900公斤為例。
1、鍵盤或者觸控螢幕操作：定數量900公斤→定量→啟動（此時控制泵自動啟動並自動開啟相應閥門，計量開始，達到900公斤後自動停泵並關閉相應閥門）。
2、列印格式：
900---------（本次投料液體淨重）
1---------（批次數）
900---------（多批次累計投料液體淨重）
2005-08-08------（本次投料日期）
09：50--------（本次投料時間）
適用行業
液體質量流量計計量精度達到貿易計量標準要求，套用廣泛。如食用油的定量灌裝裝桶、食用油裝油罐車、液體定量灌裝計量控制、化工生產過程的液體定量加料、及其他需要高精度液體計量控制的場所。選用步驟
1）高精度液體流量計確認可用的測量對象，如前所述。2）選擇型式。按流體物性選擇，氣體和液體分別用氣體型和液體型，不能通用。在工作狀態下液體粘度超過5mPa.s應選用高粘度型（國內尚無定型產品）。酸性腐蝕性液體選用耐酸型（國內尚無定型產品）。
按環境條件選擇，按環境溫度和濕度等選擇合適儀表，如周圍有爆炸易燃性氣氛應選防爆型感測器。
按管道連線方式選擇，感測器有水平和垂直兩種安裝方式。水平安裝時與管道連線方式有法蘭連線、螺紋連線和夾裝連線。中等口徑選用法蘭連線，小口徑和高壓管道選用螺紋連線，夾裝連線只適用於低壓中小管徑。垂直安裝只有螺紋連線。
3） 選擇規格。按現場使用條件，如流量範圍、管徑、流體壓力和溫度、安裝位置等和性能要求，如精確度、重複性、顯示方式等參照製造廠選型樣本或使用說明書選定具體規格型號，也有可能找不到合適的，只好另選其它流量計。
由於高精度液體流量計類型規格繁多，特別是不同製造廠產品質量有差別，必須儘量蒐集製造廠及有關標準等資料進行反覆調查比較後再決定取捨。
