基本內容
高炮廣告牌

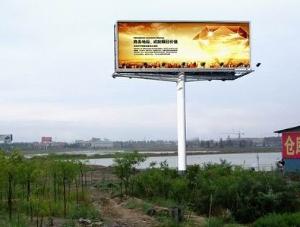

高炮廣告牌 來自廣告買賣網一種廣告牌因為結構有一根很粗的鋼管立柱伸向天空,形狀象高射炮,在所以業內人士簡稱高炮.
1.高炮是戶外廣告牌的一種。主要是指在公路，包括高速公路、城市公路、立交橋等主要路段旁樹立起高大、醒目的廣告牌.
2.通常高炮有兩面,三面之分,也有及少數的四面高炮.
3.廣告牌面的尺寸一般是3比1的比例,如常規的寬6米長18米高度18米,寬7米長21米高度21米,寬8米長24米高度24米,也根據路面的高度適當的調整立柱的高度.
4.高炮廣告牌一般為鋼架結構，鋼管和角鐵製作而成,現在也有少數網架結構的.在一根立柱上面安裝一個長方型的或三角型的牌面,在牌面封上鍍鋅鐵皮或彩鋼板.
5.在牌面上做圖形或文字讓很多的人看到,達到廣告效果.
廣告牌面的尺寸
廣告牌面的尺寸一般是3比1的比例，如常規的寬6米長18米高度18米，寬7米長21米高度21米，寬8米長24米高度24米，也根據路面的高度適當的調整立柱的高度。高炮廣告牌一般為鋼架結構，鋼管和角鐵製作而成，現在也有少數網架結構的。在一根立柱上面安裝一個長方型的或三角型的牌面，在牌面封上鍍鋅鐵皮或彩鋼板。在牌面上做圖形或文字讓很多的人看到，達到廣告效果。
優勢
高炮廣告牌通常建造在高速公路或人流量比較集中的城市幹道和省、國道兩側。因其大型高空的特點而使廣告更醒目，延續性更好，能夠吸引更多的人注意。如果結合多維視覺、多感觀、色彩創意則極具震撼力，讓人有身臨其境的感覺，使人印象深刻。 同時高炮廣告牌具有一次性投資終身受益的特點，而且它可以像房屋一樣具有產權和使用權，可以變賣可租賃，所以它是選擇固定投資的較佳方式。
施工設計基礎
自重式伐板基礎
自重式伐板基礎，包括鋼筋混凝土伐板基礎與鋼筋混凝土墩基礎，是通過大面積的開挖（一般挖深2－3m），然後澆注大體積的鋼筋混凝土，通過預埋件與立柱連線，通過鋼筋混凝土底板及上復土體的自重來抵抗來自單立柱廣告牌面的風力作用。
這種基礎最大優點是施工簡單、方便、不需要大的施工設備，因而被廣泛採用，是目前單立柱廣告牌的主要基礎形式。
目前常用的基礎尺寸有：6m×6m×3（或4）m，8m×6m×2（3）m，12m×6m×2m。這一基礎的最大缺點是採用抗風能力小，非常不經濟，基礎造價昂貴且占地面積大。
目前採用這一基礎形式的單立柱廣告牌設計製作中最大的問題是：由於造價高，基礎設計尺寸偏小，其抗風能力一般均不能滿足規範約定的設計要求，抗風能力低，因而在遇到大風時可能傾復，2004年溫州一帶大量單立柱廣告牌在颱風中傾復的主要是這一基礎型式。究其原因主要有以下4個方面：
1、基礎造價高，業主一般難以接受滿足設計要求的基礎造價；
2、由於基礎抗傾復設計計算涉及規範及知識面廣，設計者往往難以全面掌握風荷載計算、水浮力計算、基礎抗風能力計算及地基承載力計算等諸多方面的知識，導致設計計算考慮的因素不充分，使基礎設計不合理。
3、基礎設計不但與廣告牌所屬區域的風荷載有關，而且與基礎下部的地基土特性密切相關，一般的單立柱廣告牌設計難以提供準確的岩土工程勘察報告，套用的基礎型式居多，地基土的性質複雜多變，也是基礎設計不合理的主要原因之一。
4、目前的設計依據往往以過去的設計為基礎，過去設計的單立柱廣告牌未傾復並不代表就能滿足設計要求，因為任何一項設計均需經過長期的考驗及一定的安全儲備。
樁伐基礎
樁伐基礎的結構主要由提供抗拔、抗壓工程樁提供承載力，通過樁頂的小尺寸鋼筋混凝土伐板產生力矩抵抗風荷載。該種基礎形式的工程樁一般對稱分布，工程樁數量一般不低於4根。該種基礎形式的最大優點是抗風能力強。
目前常用的工程樁型式主要有：鑽孔灌注樁、預製樁，最大的缺點是施工設備大，進出場費用高，加之對施工場地的平整度要求高，工程樁的抗拔承載力小，因而在工程中較少使用。於2005年通過上海市鑑定的傘式自擴錨擴底樁新技術彌補了這一缺陷，為樁伐基礎在單立柱廣告牌基礎設計製作中的套用開闢了新思路，具有廣闊的套用前景。
傘式自擴錨是一種新的抗拔基礎形式，其原理是能象雨傘一樣地收起和撐開，該裝置在收起狀態下錨入土體，通過在土體表面處拉拔，使錨固端在深遠土體中可以象雨傘一樣撐開，從而提供巨大抗拔、抗壓承載力。
傘式自擴錨結構與構造
傘式自擴錨擴底樁由於其獨特的創造性、新穎性及實用性，其科研及套用成果已被《土木工程學報》、《岩土工程學報》等權威刊物所報導，目前已在單立柱廣告牌基礎中有套用。
傘式自擴錨擴底樁施工機械輕便，施工操作簡單，因而其適應性強、進出場費底、工期快，單樁承載力高，因而工程造價低，同等條件下的基礎造價一般為自重式伐板基礎的40％～60％。
在上海等沿海風力大的地區、軟土地基區域、結構高度大的廣告牌尤為經濟適用。一般單個廣告牌樁基礎造價為3-4萬之間，且可提供的抗風力矩為4000kN.m～6000kN.m之間。
人工挖孔單樁基礎
人工挖孔樁由於施工設備少，工程造價低，近年來在北方硬土地區也有所使用。
這一基礎型式一般包括1根人工挖孔樁，樁頂澆注有一承台，以求共同抵抗風荷載，而這一基礎型式一般純屬套用，缺乏計算依據。
從事岩土工作的工程師一般均知道，單樁的抗彎矩能力都是很低的，採用單樁抗傾復設計原理上是不合理的，該種基礎型式在北方硬土地區之所以可以使用主要有2方面的原因，其一是土體強度很高，其二是只使用於風力小的區域。該種基礎型式應該有嚴格的使用條件，在以下情況下不可使用：
1、軟土地區不可使用，主要因為一方面軟土地區不能施工人工挖孔樁，其二是土體強度低，人工挖孔樁的的抗彎能力太小。
2、在風力大的區域不能使用，主要原因是單樁不能提供足夠的抗風彎矩。
3、在較高的廣告牌中不能使用，主要原因是較高的廣告牌抗風要求高，單樁抗傾復能力不能滿足設計要求。
施工注意事項
防雷與接地處理
1、廣告牌結構的防雷等級應按其安裝位置，根據GB50057的規定確定。
2、廣告牌結構的防雷裝置（包括接閃器、引下線、接地裝置、過電壓保護及其他連線導體）應根據所處的防雷環境進行設計。防雷設計中必須具有防止直接雷、感應雷和雷電波侵入的措施。
3、當廣告牌安裝在高層建築的屋頂或外牆時，其防雷裝置可結合建築的防雷接地系統進行設計。
4、廣告牌的鋼結構框架、金屬面板等可作為防雷裝置的接閃器、引下線，但必須與屋頂和牆面的避雷帶、避雷網、引下線多處焊接連線。
5、獨立的廣告牌，除安裝在受保護的避雷帶、避雷網內外，其鋼結構框架、金屬面板、鋼結構柱體均應可靠接地。
6、廣告牌結構的接地系統應形成等電位聯結。
結構製作處理
1、施工前應對地下管線及地下設施做充分調查核實，核實無誤後方可施工。
2、開挖基坑前應詳細調查基坑開挖對附近建築物安全的影響，並應採用相應預防措施。基坑頂有動載時，坑頂與動載間至少應有1m寬的護道。若工程地質和水文地質不良或動載過大，應加寬護道或採取加固措施。當坑壁不能保證穩定坡角時，基坑壁應採用支撐護壁或其他加固措施。
3、構件放樣和號料，應根據工藝要求預留焊接收縮量及加工餘量。樣板的尺寸和樣板上任意兩孔距及孔心偏離各允許偏差±1.0mm。
4、鋼管構件兩端相貫線端面沿周向的相對扭轉不應大於4.0mm。
5、零件的切割線和號料線當採用手工切割時，允許偏差不超過±4.0mm。
6、構件組裝前，應將連線表面及沿焊縫每邊30mm∽80mm範圍內的鐵鏽、毛刺和油污等清除乾淨。
7、結構製作完成後，應按施工圖的要求和本標準的規定
