我公司BLADAR擁有國內外領先的設計及生產能力,依託先進的生產設備和製造工藝,及科學的管理,能高質量高標準的確保產品的質量及使用要求。
詳細參數
1.產品特點：
可根據客戶要求定做彩色線芯或編碼線芯。
機械性能良好、高度柔軟。
用於拖鏈時設計使用壽命為500萬次的循環彎曲,並在實際使用中得到有效的驗證。
2.使用特性：
額定電壓： U0/U ≤ 0.75mm2 300/500 V
≥ 1.0 mm2 450/750 V
測試電壓 U ：3000V 符合DIN VDE 0281 第2部分
持續運動時的最小彎曲半徑： 7.5 × 電纜外徑
溫度範圍： 移動安裝：-5℃～ +70℃
固定安裝：-30℃～ +70℃
抗輻射: 80Mrad{80×106cJ/Kg}
燃燒試驗: 符合VDE 0472 804 部分B 類 試驗和IEC 332-1
環保要求： 符合ROHS指令2002/95/EG中的要求。
3.設計理念和製程說明：
為保證產品在使用過程中性能優良和持久。我們採用多股細絞和精絞成束細一級無氧銅絲作導體，符合DIN VDE 0295 等級6，絕緣選用PVC T12符合DIN VDE 0281之第1部分，PVC護套 TM2符合DIN VDE 0281之第1部分,並做特殊的結構設計、機械及電氣電氣性能計算和使用場合模擬試驗。合理的結構設計，嚴格的選材，精良的生產加工，嚴格的質控程式，保證產品在實際套用中效果良好。
4.產品型號、生產範圍、產品名稱、使用場合
產品編碼 產品型號 生產範圍 產品名稱 使用範圍、場合
TR 10001001 TRVV 截面：0.50～1.0 mm2
芯數：3芯～42芯 聚氯乙烯護套高柔性拖鏈電纜 木材加工和包裝機械、裝配線、自動化工廠等
TR 10001002 TRVV-K 截面：1.5～2.5mm2
芯數：3芯～25芯
TR 10001003 TRVV-K
截面：0.12～25mm2
芯數：1芯～60芯
成專用護套，具有極強的耐油性。廣泛套用於油、及腐蝕氣體較惡劣環境場合下作電動工具和各種移動電
器設備連線線，可以長期在浸油狀態下工作。
本產品還具有很強的防紫外線、防水、耐磨、耐彎曲等等性能，適合在移動、多油的惡劣環境下使用
。廣泛套用於作控制連線線，在有彎曲要求的控制單元中，專為在持續彎曲、自由移動和強制運動
的拖鏈系統中,同時能保持電纜柔軟移動的場合的要求。
本產品可保證在無外力移動狀態下彎曲使用600萬次不斷芯；使用溫度 -10~80°C；移動安裝彎曲半
徑10倍電纜外徑，固定安裝5倍電纜外徑。
此類產品型號如下:

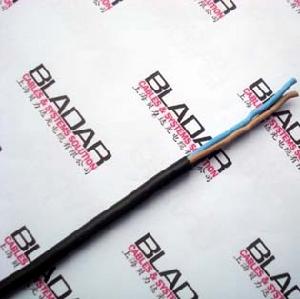

TRVV:銅芯聚氯乙烯絕緣、聚氯乙烯護套拖鏈軟電纜。

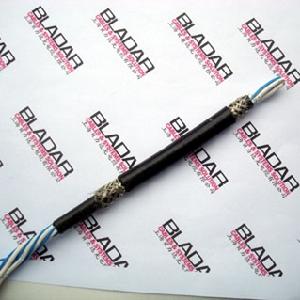

TRVVP:銅芯聚氯乙烯絕緣、聚氯乙烯護套、銅絲編織型拖鏈軟電纜.
導體:多股超細精絞無氧銅絲，直徑0.1毫米。如有特殊需求可根據客戶技術指標，另行選擇其他型號
銅絲。
絕緣：特殊混合聚氯乙烯材料絕緣。
顏色：依據客戶指定。
護套：混合聚氯乙烯專用護套。
另外，可根據客戶之特殊使用要求，為客戶量身定做專用的拖鏈電纜。
此類產品種類繁多，芯數從單芯到60芯不等，單芯面積更是涵蓋類了0.08-6.0的所有型號。期待著您
的來電。
