工作原理

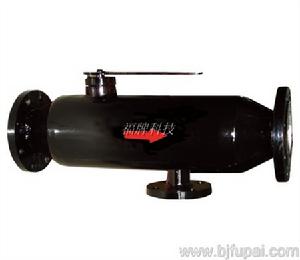

高效除污過濾器主要由優質碳鋼筒體、特殊結構的不鏽鋼濾網、導向閥(蝶閥)及排污裝置所組成。當過濾工作時，蝶閥閥板處於全開狀態介質由進口法蘭進入濾網內側，經網眼過濾後進入濾網外側，由出口法蘭離開排污器進入管路系統。排污時，蝶閥閥板處於關閉狀態，排污管外閥門打開，由於除污過濾器內介質與排污管外產生壓差，介質流向改變，由濾網外側流入內側，起反衝作用，將雜質和污物排出。排污過程中，大部分介質仍由出口法蘭進入管路系統，系統不停機。設備簡述
北京東方福通環保設備製造有限公司生產研製的高效除污過濾器主要是套用在管路水系統當中，具有超小阻力運行，過濾除污效果良好，不停機排污的優點，是暖通水系統上使用最廣泛，用來去除水中污物雜質的常規型過濾器。
性能參數
工作壓力：≤1.0、1.6、2.5MPa濾網孔徑：10～40目
工作溫度：5～95℃
套用領域
◆採暖系統中供暖，供熱的熱水循環系統；◆中央空調．冷水機組，制冷機的冷卻，冷凍循環水系統；
◆工業及民用冷卻水，工藝冷卻循環水系統；
◆利用地熱水進行洗浴，採暖的循環系統等．
設備選型
Z型（直通式）技術參數及外形尺寸型號 | 輸水管徑 DN(mm) | 外形尺寸（mm） | 設備重量 (kg) | 壓力 （MPa） | ||||
D | L | L1 | H | 排污口 （DN） | | | | |
BJF-50CW1.0A/Z | 50 | 219 | 800 | 600 | 360 | 40 | 40 | P=1.0MPa 1.6MPa 2.5MPa 可非標加工 |
BJF-65CW1.0A/Z | 65 | 219 | 810 | 600 | 360 | 40 | 50 | |
BJF-80CW1.0A/Z | 80 | 219 | 860 | 650 | 360 | 40 | 70 | |
BJF-100CW1.0A/Z | 100 | 219 | 900 | 680 | 360 | 40 | 85 | |
BJF-125CW1.0A/Z | 125 | 273 | 1020 | 750 | 440 | 50 | 105 | |
BJF-150CW1.0A/Z | 150 | 273 | 1020 | 750 | 440 | 50 | 145 | |
BJF-200CW1.0A/Z | 200 | 325 | 1080 | 800 | 490 | 50 | 200 | |
BJF-250CW1.0A/Z | 250 | 377 | 1150 | 810 | 550 | 50 | 250 | |
BJF-300CW1.0A/Z | 300 | 478 | 1250 | 880 | 680 | 80 | 280 | |
BJF-350CW1.0A/Z | 350 | 530 | 1300 | 900 | 740 | 80 | 340 | |
BJF-400CW1.0A/Z | 400 | 580 | 1450 | 1000 | 780 | 100 | 420 | |
BJF-450CW1.0A/Z | 450 | 630 | 1500 | 1050 | 880 | 100 | 440 | |
BJF-500CW1.0A/Z | 500 | 720 | 1600 | 1100 | 960 | 150 | 470 | |
BJF-600CW1.0A/Z | 600 | 820 | 1800 | 1300 | 1050 | 150 | 550 | |
BJF-700CW1.0A/Z | 700 | 820 | 2150 | 1650 | 1080 | 150 | 660 | |
型號釋義：如BJF-100CW1.0A/Z BJF：表示福通系列水處理設備；100：表示進出水管徑為DN100；CW：表示高效除污過濾器；1.0：表示壓力適用範圍≤1.0MPa；A表示處理介質溫度5～95℃； Z：表示設備形式為直通式。
J型（角通式）技術參數及外形尺寸
型號 | 輸水管徑 DN(mm) | 外形尺寸（mm） | 設備重量 (kg) | 壓力 （MPa） | |||||
L | L1 | L2 | H1 | H2 | 排污口 （DN） | | | | |
BJF-50CW1.0A/J | 50 | 800 | 600 | 700 | 180 | 210 | 40 | 40 | P=1.0MPa 1.6MPa 2.5MPa 可非標加工 |
BJF-65CW1.0A/J | 65 | 800 | 600 | 700 | 180 | 210 | 40 | 55 | |
BJF-80CW1.0A/J | 80 | 810 | 650 | 700 | 180 | 220 | 40 | 75 | |
BJF-100CW1.0A/J | 100 | 900 | 680 | 750 | 180 | 220 | 40 | 100 | |
BJF-125CW1.0A/J | 125 | 1020 | 750 | 850 | 220 | 240 | 50 | 110 | |
BJF-150CW1.0A/J | 150 | 1020 | 750 | 850 | 220 | 240 | 50 | 120 | |
BJF-200CW1.0A/J | 200 | 1130 | 800 | 870 | 250 | 290 | 50 | 160 | |
BJF-250CW1.0A/J | 250 | 1150 | 850 | 900 | 270 | 310 | 50 | 190 | |
BJF-300CW1.0A/J | 300 | 1300 | 880 | 950 | 340 | 360 | 80 | 240 | |
BJF-350CW1.0A/J | 350 | 1400 | 900 | 1000 | 370 | 390 | 80 | 280 | |
BJF-400CW1.0A/J | 400 | 1560 | 1050 | 1150 | 390 | 410 | 100 | 330 | |
BJF-450CW1.0A/J | 450 | 1650 | 1100 | 1190 | 420 | 470 | 100 | 370 | |
BJF-500CW1.0A/J | 500 | 1750 | 1150 | 1220 | 460 | 510 | 150 | 430 | |
型號釋義：如BJF-100CW1.0A/J BJF：表示福通系列水處理設備；100：表示進出水管徑為DN100；CW：表示高效除污過濾器代碼；1.0：表示壓力適用範圍≤1.0MPa；A表示處理介質溫度5～95℃； J：表示設備形式為角通式。
