高度遊標卡尺的簡介
高度遊標卡尺根據讀數形式的不同，高度遊標卡尺可分為普通游標式和電子數顯式兩大類。 高度尺的規格常用的有0-300；0-500；0-1000；0-1500；0-2000 根據使用的情況不同及多有單柱式與雙柱式！ 雙柱式主要套用於較精密或測量範圍較大的場合；0-300，0-500的常見的為單柱式。 雙柱數顯高度尺有很多分類：數顯高度尺，代表高度尺，游標高度尺
高度遊標卡尺的分類
高度卡尺廣泛套用於機械加工中的高度測量、劃線等。高度尺的品種繁多，主要分為以下幾類：
·單柱帶手輪數顯高度遊標卡尺
·帶表雙柱高度遊標卡尺
·游標高度遊標卡尺
·數顯高度遊標卡尺
·雙柱數顯高度遊標卡尺
·帶表高度遊標卡尺
·數顯高度遊標卡尺
高度遊標卡尺的使用及套用

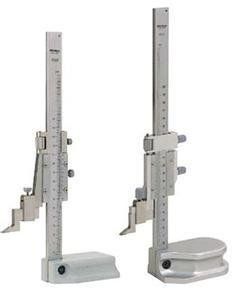

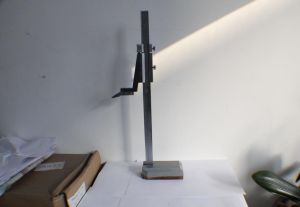

高度遊標卡尺如下圖所示，用於測量零件的高度和精密劃線。它的結構特點是用質量較大的基座4代替固定量爪5，而動的尺框3則通過橫臂裝有測量高度和劃線用的量爪，量爪的測量面上鑲有硬質合金，提高量爪使用壽命。高度遊標卡尺的測量工作，應在平台上進行。當量爪的測量面與基座的底平面位於同一平面時，如在同一平台平面上，主尺1與游標6的零線相互對準。所以在測量高度時，量爪測量面的高度，就是被測量零件的高度尺寸,它的具體數值，與遊標卡尺一樣可在主尺(整數部分)和游標 (小數部分)上讀出。套用高度遊標卡尺劃線時，調好劃線高度，用緊固螺釘2把尺框鎖緊後，也應在平台上進行先調整再進行劃線。
