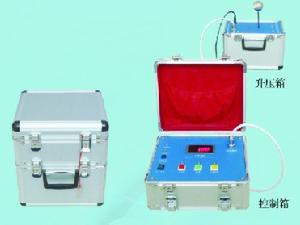

工頻正弦波高壓發生器國家電網公司2009年《電力安全工作規程》規定，高壓驗電器在使用前應先在有電設備上進行試驗，確認驗電器良好；無法在有電設備上進行試驗時，可用工頻高壓發生器等確證驗電器良好。根據這一規定，高壓驗電器現場測試儀，適用於對各種交流電容型驗電器的驗電有效性進行驗證，提供了驗電器在驗電使用前有效驗證的新途徑，能確證驗電器安全可靠性。高壓驗電器現場測試儀，升壓輸出能完全模擬電力設備電網電壓，工作時輸出50Hz正弦波工頻高壓，實時顯示驗電器工作時的啟動電壓值，
（工頻50Hz正弦波高壓發生器）
使用前請仔細閱讀本說明書，正常操作使用。
一、產品型號命名、分類及規格：
按被檢測驗電器電壓等級分為Ⅰ型、Ⅱ型、Ⅲ型。
二、產品技術參數表：
—Ⅰ型
| 項 目 | —Ⅰ型 | |
| 輸出電壓 | L端100V，H端1500V | 被檢測驗電器電壓等級 |
| 頻 率 | 50±1% Hz | 380V、6kV高低壓驗電器 |
10kV型
| 項 目 | 10kV型 | |
| 被檢測驗電器電壓等級 | ||
| 10kv高壓驗電器 | ||
35kV型
| 項 目 | -35kV型 | |
| 輸出電壓 | 0-14kV | 被檢測驗電器電壓等級 |
| 頻 率 | 50±1%Hz | 35kv高壓驗電器 |
| 驗電器啟動電壓 | 5.25kV-14kV | |
110kV型
| 項 目 | 110kV型 | |
| 輸出電壓 | 0-44 kV | 被檢測驗電器電壓等級 |
| 頻 率 | 50±1% Hz | 110kv高壓驗電器 |
| 驗電器啟動電壓 | 16.5kV-44kV | |
220kV型
| 項 目 | 220kV型 | |
| 輸出電壓 | 0-88 kV | 被檢測驗電器電壓等級 |
| 頻 率 | 50±1% Hz | 220kv高壓驗電器 |
| 驗電器啟動電壓 | 33kV-88kV | |
三、產品技術指標：
工作電源：電壓DC12V 輸出電壓頻率：50±1% Hz 顯示精度：±3%；
低壓關斷：10.0V±0.3V 過壓關斷:15V ±0.3V 過溫保護:120度
輸出波型: 純正正弦波
四、產品使用條件：
使用環境溫度：-25℃～+55℃ 相對濕度：≤85%，無凝露
海拔高度≤2000m
五、產品使用方法：
型—10kV 型—35kV型—110kV 型—220kV
a、打開本測試儀機箱，將地線牢固接地，b、將被測高壓驗電器探針放進測試孔內（注意保持安全距離）。c、打開電源開關，點擊“升壓”按鍵，數字表顯示升壓數值。d、當電壓升至驗電器啟動電壓（範圍）值時，驗電器啟動報警發出鳴叫。e、再次點擊“升壓”按鍵，測試儀停止升壓，點擊“V/F”鍵核實頻率50Hz
±1%。f、此時升壓數值即為驗電器啟動電壓，確證該驗電器為合格品。g、此時電壓值可以繼續測試同等電壓等級的驗電器，更換試品時，須保
證安全操作距離。h、如果更換被測不同電壓等級的驗電器，可以再次點擊“升壓”或“降
壓”按鍵，調整電壓數值，直至被測驗電器發出鳴叫報警。
i、重複以上操作程式，來確證該驗電器為合格品。j、如果測試儀升壓升至被測驗電器啟動電壓範圍內，該驗電器沒有發出鳴
叫，核實“V/F”鍵頻率50Hz±1%，則該驗電器判為不合格品。k、測試完畢後關閉電源開關，本測試儀輸出電壓會自動歸零。
六、產品注意事項
a、各型號測試儀高壓端子均有高壓輸出，嚴禁用手接觸。b、使用前必須牢固的接好地線，關機後再拆除地線。c、用測試儀檢測高壓驗電器時，須拉開驗電器絕緣桿，保證安全操作距
離。d、禁止重壓、摔碰、雨淋及潮濕。e、本測試儀需用內阻為1000MΩ分壓儀校驗。f、本測試儀應保持面板、測試孔內的清潔與乾燥，避免因泄露電流、電
弧、電暈引起出錯。g、操作人員應採取必要的高壓防護措施,以免高壓電擊傷人。h、當欠壓指示燈被點亮時，須對測試儀充電，否則會影響測量精度。i、電池需要每月充電一次，每次充電8小時。
售後服務
1.產品應正常使用和保管，一年內質保，三年內免費維護。
2.產品由於操作或保管不當導致儀器損毀，可及時給與維修和調換，只收取成本費。
3.使用中如有儀器工作異常或需要技術諮詢等方面的問題，請與本公司技術部聯繫。
4.隨機配件、技術說明、出廠合格證等資料齊全，使用前請仔細檢查並詳細閱讀說明書後再操作使用。
