香蕉曲線圖法

香蕉曲線圖法

"香蕉"型曲線是兩條S型曲線組合成的閉合曲線,從S型曲線比較法中得知,按某一時間開始的施工項目的進度計畫,其計畫實施過程中進行時間與累計完成任務量的關係都可以用一條S型曲線表示。

概述

對於一個施工項目的網路計畫,在理論上總是分為最早和最遲兩種開始與完成時間的。因此,一般情況,任何一個施工項目的網路計畫,都可以繪製出兩條曲線:

其一是計畫以各項工作的最早開始時間安排進度而繪製的S型曲線,稱為ES曲線。

其二是計畫以各項工作的最遲開始時間安排進度,而繪製的S型曲線,稱為LS曲線。

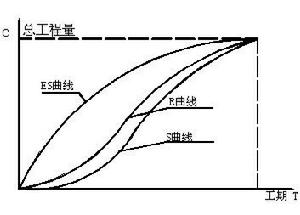

兩條S型曲線都是從計畫的開始時刻開始和完成時刻結束,因此兩條曲線是閉合的。一般情況,其餘時刻ES曲線上的各點均落在LS曲線相應點的左側,形成一個形如"香蕉"的曲線,故此稱為"香蕉"型曲線。

在項目的實施中進度控制的理想狀況是任一時刻按實際進度描繪的點,應落在該"香蕉"型曲線的區域內。

作用

"香蕉"型曲線比較法的作用

1)利用"香蕉"型曲線進行進度的合理安排

2)進行施工實際進度與計畫進度比較;

3)確定在檢查狀態下,後期工程的ES曲線和LS曲線的發展趨勢。

香蕉曲線圖法 香蕉曲線圖法
