飛機液壓系統
正文

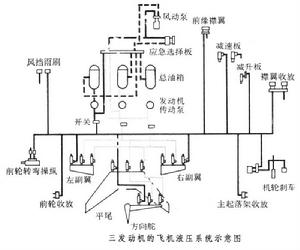

飛機上以油液為工作介質，靠油壓驅動執行機構完成特定操縱動作的整套裝置。為保證液壓系統工作可靠，特別是提高飛行操縱系統的液壓動力源的可靠性，現代飛機上大多裝有兩套(或多套)相互獨立的液壓系統。它們分別稱為公用液壓系統和助力（操縱）液壓系統。公用液壓系統用於起落架、襟翼和減速板的收放，前輪轉彎操縱，驅動風擋雨刷和燃油泵的液壓馬達等；同時還用於驅動部分副翼、升降舵（或全動平尾）和方向舵的助力器。助力液壓系統僅用於驅動上述飛行操縱系統的助力器和阻尼舵機等，助力液壓系統本身也可包含兩套獨立的液壓系統。為進一步提高液壓系統的可靠性，系統中還並聯有應急電動油泵和風動泵，當飛機發動機發生故障使液壓系統失去能源時，可由應急電動油泵或伸出應急風動泵使液壓系統繼續工作。液壓系統通常由以下部分組成：①供壓部分：包括主油泵、應急油泵和蓄能器等，主油泵裝在飛機發動機的傳動機匣上，由發動機帶動。蓄能器用於保持整個系統工作平穩。②執行部分：包括作動筒、液壓馬達和助力器等。通過它們將油液的壓力能轉換為機械能。③控制部分：用於控制系統中的油液流量、壓力和執行元件的運動方向，包括壓力閥、流量閥、方向閥和伺服閥等。④輔助部分：保證系統正常工作的環境條件，指示工作狀態所需的元件，包括油箱、導管、油濾、壓力表和散熱器等。
