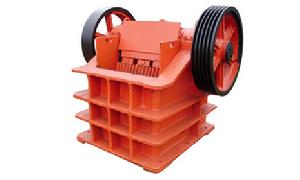

顎式碎石機

結構簡單，工作可靠，維修方便，普遍用於硬質，中硬質岩石的粗、中破碎；圓錐破碎機破碎比大，效率高，粒度均勻，多用於中等硬度岩石的破碎中細級岩石。主要用於各種礦石與大塊物料的中等粒度破碎，可破碎抗壓強度不大於320Mpa的物料，分粗破和細破兩種。該系列顎破設備，其給料粒度為125mm～750mm,是初級破碎及粗破的首選設備。顎式破碎機（顎破）廣泛運用於礦山、冶金、建材、公路、鐵路、水利和化工等多種行業。

運行環境

在將巨大石塊破碎成小石塊的過程中，第一道破碎機通常稱為“主”破碎機。歷史最長，也最堅固的破碎機是顎式破碎機。為顎式破碎機餵料時，物料從頂部入口倒入含有顎齒的破碎室。顎齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持顎齒運動的是一根偏心軸，此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。

性能特點

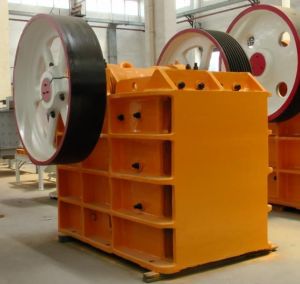

顎式破碎機

1.結構簡單，使用維護方便；
2.破碎比大，產品粒度均勻；
3.性能穩定，使用成本低；
4.噪音低，粉塵少

技術參數

型號規格	技術性能				電機功率 (kw)	重量 (kg)
	最大進料粒度,(mm)	調整範圍,(mm)	生產能力,(t/h)	主軸轉速,(r/min)
PE150*250	125	10-40	1-3	285	5,5-7,5	700
PE200*300	165	20-70	2-8	265	11	800
PE250*400	210	20-80	5-20	310	18.5	2800
PE400*600	340	40-90	10-40	275	30	6000
PE500*750	450	40-120	34-68	275	55	10500
PE600*900	500	65-160	40-120	255	75	17600
PE750*1060	630	80-200	80-160	250	90	28000
PE900*1200	750	90-200	110-200	250	110	50000
PE1000*1200	850	120-265	100-220	200	110	55000
PE1200*1500	1020	150-300	250-500	180	160	109000
PEX150*750	125	18-48	5-16	300	15	3600
PEX350*750	300	15-80	20-50	300	30	6800
PEX250*1000	210	25-60	10-32	300	30	6500
PEX250*1200	210	25-60	13-38	300	37	7700
PEX300*1300	250	20-90	16-65	300	55	11600

工作原理

顎式破碎機工作時，電動機通過皮帶輪帶動偏心軸鏇轉，使動顎周期地靠近、離開定顎，從而對物料有擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。

作業要點

空載試車

1、顎式碎石機連續運轉2小時，軸承溫升不得超過30℃；

2、顎式碎石機所有緊固件應牢固，無鬆動現象；

3、飛輪、槽輪運轉平穩。

4、顎式碎石機所有摩擦部件無擦傷、掉屑和研磨現象，無不正常的響聲；

5、顎式碎石機排料口的調整裝置應能保證排料口的調整範圍。

有載試車

1、破碎機不得有周期或顯著的衝擊、撞擊聲；

2、最大給料粒度應符合設計規定；

3、連續運轉8h，軸承溫升不得超過30℃；

4、破碎機處理能力和產品粒度應符合設計規定；

5、調整座與機架耳座間無明顯竄動。

準備工作

1、仔細檢查好，推力板的連線處是否有足夠潤滑脂；

2、仔細檢查所有緊固件是否緊固；

3、仔細檢查傳動帶是否良好；若發現有不安全現象時，應及時更換，當傳動帶或帶輪上有油污時，套用抹布將油污擦淨；

4、檢查防護裝置是否良好；發現有不安全現象時，應及時排除；

5、檢查破碎腔內有無礦石或雜物；若有礦石或雜物時，則必須清理乾淨，以確保破碎機空腔起動；

6、檢查起頂螺栓是否退回，墊片組是否壓緊，T形螺栓是否擰緊。

起動

1、經檢查，證明機器各部分情況正常，方可起動；

2、顎式碎石機僅允許在無載荷的情況下起動；

3、起動前，必須用鈴聲或信號事先警告；

4、起動後，如發現有不正常現象時，應立即停止運轉；待查明和排除不正常情況後，方可重新起動破碎機。

生產使用

1、顎式碎石機正常運轉後，方可投料生產；

2、待碎物料應均勻地加入破碎機腔內，應避免側向加料或堆滿加料，以免單邊過載或承受過載；

3、正常工作時，軸承地溫升不應超過30℃，最高溫度不得超過70℃；超過上述溫度時，應立即停車，查明原因並加以排除；

4、停車前，應首先停止加料，待破碎腔內物料完全排出後，方可關閉電源；

5、破碎時，如因破碎腔內物料阻塞而造成停車，應立即關閉電源停止運行，將破碎腔內物料清理乾淨後，才能再行起動；

6、顎板一端磨損後，可調頭使用；

7、顎式碎石機使用一段時期後，應將緊定襯套重新擰緊，以防緊定襯套鬆動而損傷機器。

檢查與維護

1.檢查軸承溫度，一般控制軸承溫度不超過60度。在沒有安裝溫度計的情況下，可用表面溫度計測量軸承的表面溫度。

2.檢查潤滑系統及水冷卻系統，有無漏油、漏水現象，油泵運行的聲響及振動情況。

3.檢查機器部件的磨損情況及緊固、連線件是否有鬆動現象。

4.定期更換潤滑油，清洗潤滑過濾器。
