簡介

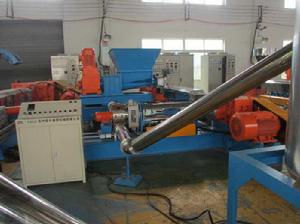

預熱螺旋機（spiral preheater）是指用來預熱焦粉並與連續混捏機配套使用的設備。
工作原理
在一個帶加熱夾套的U形機殼內，平行排列左右對稱的四根帶螺旋的主軸，每根軸及螺旋槳葉內均可以通熱媒體油進行加熱。當粉料從預熱螺旋機加料口進入，經螺旋槳不停地翻動達到均熱後，由排料口進入連續混捏機中。
設備組成

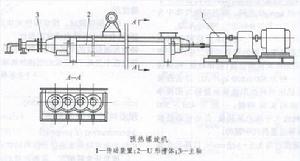

由傳動裝置，U形槽體和帶有螺旋槳葉的主軸組成(見圖1)。
圖1傳動裝置
由電動機、減速機、同步齒輪箱等部分組成。同步齒輪箱一側通過聯軸器與電動機系統相連，另一側通過4個萬向聯軸器分別與U形槽內的4根螺旋主軸相連線。
U形槽體
由簡體和上蓋組成。簡體和上蓋均由鋼板焊接而成。上蓋一端有加料口，中部設有排煙口，簡體下部另一端設排料口。簡體為夾套結構，腔內可通熱媒體油對粉料進行加熱。熱媒體油的溫度控制在220～240℃。預熱後物料溫度可達120℃，為了充分發揮熱效能，槽體外有50mm厚的保溫夾層。
主軸
由螺旋軸和支承兩端的球軸承及軸端密封裝置組成。螺旋軸和槳葉均為空心結構，按一定方式使其連通，以便通以熱媒體油。熱媒體油的進出口均在主軸一端，採取特殊的密封結構。為了保證其密封效果，通以冷卻水以防止過熱。螺旋軸上的槳葉分左旋和右旋成對排列在U形槽體內。
