產品特點
①採用PLC控制系統，確保系統工作穩定可靠。
②彩色觸控螢幕LCD顯示輸入，中文選單，所有參數設定瀏覽簡潔直觀。
③中間工位恆溫壓頭預壓，兩邊工位採用脈衝壓頭本壓，兩套獨立伺服馬達驅動對應平台左右移動，一次裝夾即可完成預壓、本壓，提升工作效率。

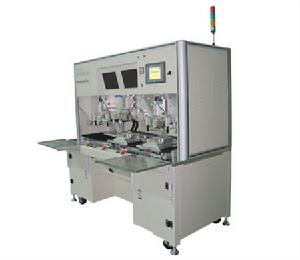

預本壓一體脈衝熱壓機④採用下對位高放大倍數攝像系統，確保產品清晰對位。
操作步驟
將產品放置A工位模具上——按下真空按鈕吸附產品——對位調整——雙手按下啟動按鈕——（恆溫壓頭下降熱壓－保持設定時間－預壓頭上升－A工位自動移到左邊本壓頭位置－左邊本壓頭自動本壓－左邊本壓完成－矽膠皮轉動設定長度）——取下產品。在左邊壓頭本壓A工位模具上的產品時，可取放B工位模具上的產品和進行預壓、本壓，A、B工位交換操作。
產品用途
適用於高密度FPC與Film Sensor邦定生產工藝中。
技術參數
| 加熱方式 | 預壓：恆溫加熱 本壓：脈衝加熱 |
| 溫度設定範圍 | 室溫 --- 450℃(每一設定Step 1 ℃) |
| 溫差精度 | 恆溫：±2℃ 脈衝：<±5℃ |
| 溫度顯示 | 實時溫度曲線顯示、熱壓參數值顯示兩種選擇 |
| 熱壓時間 | 1 --- 99 秒 |
| 預壓壓力 | Min 1 --- Max 20 ㎏f |
| 本壓壓力 | Min 3.6 --- Max 100 ㎏f |
| 工件固定方式 | 模具固定加真空吸附 |
| 工作方式 | 可選擇手動、自動模式 手動模式：可單獨控制每個機構的相應動作 自動模式：設定好工作參數，按啟動按鈕，設備自動工作 |
| 熱壓頭平整度 | ±5µm（採用感壓紙測試） |
| 生產效率 | 約16s/pcs（以9寸Sensor計算，具體與實際產品有關） |
| 熱壓精度 | Pitch 0.05mm |
| 工作氣壓 | 0.5 — 0.7Mpa |
| 安全配置 | 左右雙啟動按鈕，急停按鈕；壓頭防落下裝置，超溫及溫度異常報警，三色指示燈。 |
| 3. 電源 | |
| 主電源規格 | AC 220V±10%，50Hz，6500W |
| 其它內部電源 | DC 24V |
| 4. 機台外觀規格 | |
| 外觀尺寸（約） | 1520mm(L)×720mm(W)×1500mm(H) |
| 機身重量（約） | 400kg |
