說明：
1、本圖尺寸均以毫米來計。
鞏義防水套管3、防水套管部分加工完成後，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4、套管穿牆處之牆壁，如遇非混凝土牆壁時應改用混凝土牆壁，其澆注混凝土范圍應比翼環直徑（D6）大200mm，而且必須將套管澆固與牆內。
5、穿管處之混凝土牆厚應不小於300mm否則應使牆壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（D6）大200mm。
6、套管的材料重量是按牆厚L值為300mm計算，如牆厚大於300mm應另行計算。
7、套管部件焊接材料，用A3材料製作，T42焊接。
材料表：
序號 名稱 數量 材料 備註
1、 法蘭套管 1 Q235-A 焊接件
2 、密封圈I型 2 橡膠
密封圈II型 1 橡膠
3 、法蘭壓蓋 1 Q235-A 焊接件
4 、螺柱 N 4.8 GB897-884
5 、螺母 N 4 GB/T41-200
依據:

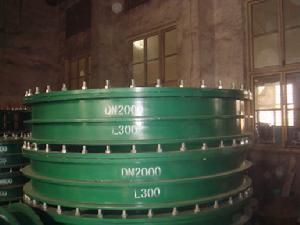

防水套管依據建築科學研究院研製設計的02S404標準圖集製造。柔性防水套管一般適用於管道穿過牆壁之處受有振動或有嚴密防水要求的構築物；剛性防水套管一般適用於管道穿過牆壁之處要求一般防水的構築物；柔性及剛性防水套管穿牆處之牆壁，如遇非混凝土時應改用混凝土牆壁，而且必須將套管一次凝固於牆內；防水套管施用於建築、化工、鋼鐵、自來水、污水處理等單位。
02S404柔性防水套管圖集
| 序號 | 名稱 | 數量 | 材料 | 備註 |
| 1 | 法蘭套管 | 1 | Q235-A | 焊接件 |
| 2 | 密封圈I型 | 2 | 橡膠 | ​ |
| 密封圈II型 | 1 | 橡膠 | ​ | |
| 3 | 法蘭壓蓋 | 1 | Q235-A | 焊接件 |
| 4 | 螺柱 | N | 4.8 | GB897-884 |
| 5 | 螺母 | N | 4 | GB/T41-200 |
| DN | D1 | D2 | D3 | D4 | D5 | Ⅰ | 10 | Ⅰ1 | I2 | D1 | D2 | D3 | n-M | A型重量（kg) | B型重量（kg) | |||
| Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | |||||||||||||
| 50 | 60 | 95 | 65 | 145 | 200 | 65 | 28 | / | 72 | 30 | 3.5 | 4 | 8 | 4-M12 | 14.4 | / | 14.6 | / |
| 65 | 76 | 114 | 80 | 165 | 220 | 65 | 28 | 25 | 72 | 30 | 3.7 | 4 | 8 | 4-M12 | 16.89 | 17.07 | 17.16 | 17.35 |
| 80 | 89 | 127 | 95 | 180 | 235 | 65 | 28 | 25 | 76 | 38 | 4 | 4 | 10 | 4-M16 | 21.12 | 21.31 | 21.42 | 21.61 |
| 100 | 108 | 146 | 114 | 200 | 255 | 65 | 28 | 25 | 76 | 38 | 4 | 4.5 | 10 | 4-M16 | 24.37 | 24.58 | 24.71 | 24.92 |
| 125 | 133 | 180 | 140 | 235 | 290 | 65 | 28 | 25 | 76 | 38 | 4 | 6 | 10 | 6-M16 | 31.92 | 32.31 | 32.43 | 32.82 |
| 150 | 159 | 203 | 165 | 260 | 315 | 65 | 28 | 25 | 76 | 38 | 4.5 | 6 | 10 | 6-M16 | 35.77 | 36.17 | 36.31 | 36.72 |
| 200 | 219 | 265 | 226 | 320 | 375 | 65 | 28 | 25 | 76 | 38 | 6 | 6 | 10 | 6-M16 | 44.69 | 45.29 | 45.29 | 45.87 |
| 250 | 273 | 325 | 280 | 380 | 435 | 65 | 28 | 25 | 76 | 38 | 8 | 8 | 10 | 8-M16 | 59.41 | 60.22 | 60.43 | 61.33 |
| 300 | 325 | 377 | 333 | 435 | 495 | 72 | 28 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 89.37 | 90.02 | 90.35 | 91.14 |
| 350 | 377 | 426 | 385 | 485 | 545 | 72 | 28 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 99.74 | 100.3 | 100.7 | 101.5 |
| 400 | 426 | 480 | 435 | 540 | 600 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 12-M20 | 114 | 114.8 | 115.3 | 116.4 |
| 450 | 480 | 630 | 488 | 590 | 650 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 12-M20 | 124.1 | 124.7 | / | / |
| 500 | 530 | 585 | 538 | 645 | 705 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 16-M20 | 139.3 | 140.5 | / | / |
| 600 | 630 | 690 | 640 | 755 | 820 | 75 | 32 | 30 | 104 | 54 | 10 | 10 | 12 | 16-M24 | 197.2 | 198.2 | / | / |
| 700 | 720 | 780 | 730 | 845 | 910 | 75 | 40 | 30 | 104 | 54 | 10 | 10 | 12 | 20-M24 | 222.6 | 223.7 | / | / |
| 800 | 820 | 880 | 830 | 950 | 1020 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 280 | 282.3 | / | / |
| 900 | 920 | 980 | 930 | 1050 | 1120 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 309.6 | 312.2 | / | / |
| 1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 24-M27 | 341.1 | 344 | / | / |
其他資料：
鞏義防水套管主要的作用：
1、 保護管道不被破壞；
2、 安裝管道、及維修管道方便；
3、 有水房間的套管，還有一定的防止水滲、流、淌到下層的作用；
4、 防止交叉污染。 套管常用的種類：
1、 普通套管；
2、 防水套管；
其防水套管，又分
1、 剛性防水套管；
2、 柔性防水套管。
安裝常見的方法：
1、 隨土建施工一齊安裝；
2、 安裝管道前安裝。
