工作原理
非織造布縫合機是利用高頻率振盪由焊頭將聲波傳送至工作物熔接面，瞬間使工作物分子產生摩擦，達到塑膠熔點，從而完成固體材料迅速溶解，完成焊接。其接合點強度接近一整塊的連生材料，只要產品的接合面設計得匹配，完全密封是絕對沒有什麼問題的。
非織造布縫合機簡介
非織造布縫合機，又可以稱為：超音波非織造布縫合機，超音波非織造布縫合機，不織布縫合機，無紡布縫合機，非織造布縫邊機，無紡布縫邊機，超音波非織造布壓邊機，超音波非織造布壓邊機，不織布壓邊機，無紡布壓邊機等等。南方力勁非織造布縫合機，採用最新超音波技術，廣泛套用世界名牌原器件，具有技術先進，結構合理，運行可靠，操作方便等特點。如圖：

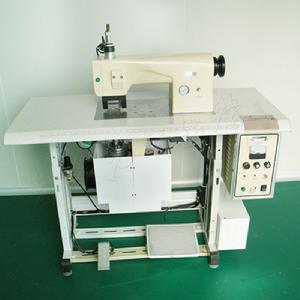

非織造布縫合機圖片南方力勁非織造布縫合機，又稱超音波非織造布縫合機、非織造布壓花機，非織造布壓邊機，不織布縫合機，是一種高效的縫合.壓花.切邊設備。
型 號：NK-H2012A
功 率：1500W/1800W/2000W
頻 率：20KHZ
電 壓：50/60HZ 220VAC/ 10A
外 型 尺 寸：1200*550*1200mm
重 量：150KG
非織造布縫合機視頻[2]
非織造布縫合機利用特殊合金鋼製作花輪模具，可依客戶需求開發各種複雜的花形圖案；焊頭耐磨損且壽命特長，花模拆裝方便容易，偏芯式調節，靈活，快捷水平度高。
產品型號：NK-H2012B
功率：1200W
頻率：20KHZ
電壓：50/60HZ 220VAC/ 10A
外型尺寸：1200*550*1450mm
重量：130KG

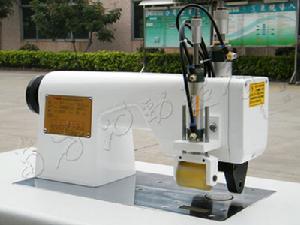

非織造布縫合機機頭特寫
花輪圖片

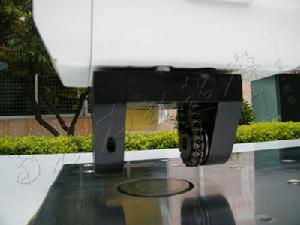

非織造布縫合機模架特寫套用範圍
主要用於合成纖維布料的縫邊、熔接、熔切、壓花等，加工產品具有水密性好，生產效率高，不用針線輔料，熔切面平滑無毛邊，手感好等特點。無紡布熱合機廣泛套用於服裝、玩具、食品、環保無紡布袋、口罩（杯型口罩、平面口罩、立體口罩等）等行業。
非織造布縫合機(縫過濾棉)
產品參數:
機器型號:NK-CPJ1542
機 台 尺 寸：3000*900*1900mm
電 壓: 220V
產 能: 15-20pcs/min
功 率: 4200W
氣 壓：4-6kg/cm2
產品介紹:
該機採用進口換能器，以無紡布、熔噴布等為原料，利用超音波的壓切功能，生產出各種形狀尺寸的過濾棉。
產品特性：
1.PLC程式控制，易學易懂；
2.缺料報警系統，提高效率；
3.自動送料收料,速度快，省時省力；
4.四柱式結構，科學美觀。
產品樣品：
非織造布縫合機使用說明
新機使用前，必須閱讀力勁非織造布縫合機說明書，並熟知本說明書之內容。
1. 機械各部功能說明
1）調整螺帽：限制氣缸行程長短距離。
2）壓輪氣缸：控制壓輪上升和下降。
3）壓輪開關：壓輪控制開關,在機頭左側。單擊壓輪下降
4）模架：固定花輪。
5）花輪：縫合，裁切加工件之模具。
6）冷卻風扇：散熱振動子溫度,使其能長時間工作。
7）花輪氣缸：控制花輪上升和下降。
8）機頭：固定花輪的傳動機構。
9）氣壓表：表示花輪加在工件上的壓力氣壓。
10）氣壓閥：依據實際需要做氣壓調整, 調整後螺帽要鎖緊。調整範圍一般在1～10Kg/cm²之間。
11）台面板： 加工工件的平台。
12）發振箱：控制機台的動作程式。
13）振筒：固定振動子與鋼模。
14）機架：支撐機台本體。
15）腳踏板： 在右腳位置，控制花輪和鋼模的運轉。
16）花輪踏板：在左腳位置，控制花輪升降。
2. 發振箱功能說明：
1) 振幅顯示器： 其功能是指超音波振子和鋼模之間的諧振是否合適。鏇轉音波調整鏇鈕，能使讀數變化。一般調整到50以下。
2）電流表： 指示超音波的工作電流。空載時表示焊頭與系統諧振的狀態,一般正常為0.4～0.6A,依輸出功率的大小而異,負載時,因壓著面積和花輪和複雜、大小而定,通常由1.0～2.5A。
3）功率輸出： 調整輸出功率大小，調到不同的檔案位，電流表讀數會有變化。
4）上模速度： 調整花輪轉速高低。數字越大轉速加快，速度越快；反之速度降低。
5）下模速度： 調整超音波鋼模轉速高低。數位越大轉速加快；反之速度降低。
6）手動/自動開關： 打到自動檔位，花輪和鋼模自動運轉;打到手動開關，花輪和鋼模的運轉是由右腳的腳踏板控制的，踏下腳踏板花輪和鋼模開始工作，鬆開腳踏板花輪和鋼模即停止運轉。
7）超載指示： 紅色指示燈亮，表示設備超載。此時應該立即停機，檢查原因待故障排除後，方可繼續工作。
8）音波調整： 調整超音波振動子和鋼模之間的諧振狀態。順時針或逆時針轉動鏇鈕，振幅表讀數會改變，前已有述，正常讀數一般在50以內。
9）音波測試： 功能是測試超音波是否正常。按下音波測試開關1～2秒鐘，看超載指示燈是否亮，振幅表、電流表讀數是否在正常範圍內。
10）電源開關： 控制整機電源。開關自帶紅色指示燈，打開時紅色燈亮。
非織造布縫合機花輪的安裝及調整
1. 花輪的安裝安裝花輪時，必須將模架置於上升位置，卸下花輪模架左蓋板,裝上花輪，將模架左蓋板裝上並將螺絲鎖緊，此框架為力利專利技術(如右圖)。降下花輪架使花輪同模具接觸，通過調節偏心輪，使花輪工作面同模具工作面平行。
2. 花輪調整方法1) 可用A4紙放在壓輪與花輪中,壓力調到1.5KG,花輪氣缸調整螺帽向上鏇開,不限位,再將上、下模速度鈕調到刻度2位置，將輸出功率調到4位置,按下壓輪開關,再踏下花輪踏板,後踏腳踏板,待花輪至少完走一圈,再鬆開,另踩花輪踏板,讓花輪上升,同時按下壓輪開關,讓壓輪上升,取出白紙,查看壓紋是否平衡。
2) 壓紋不平衡時,先鬆開模架左蓋板上的偏心輪鎖緊螺絲, 再
鏇轉偏心輪(順時針,花輪向上運動;逆時針則反之(如圖1)),鎖緊偏心輪,反覆上述動作,直至平衡為止。
3） 用A4紙調整花輪水平後,請同時將花輪氣缸調整螺帽下鏇限位,使其花輪與鋼模剛好接觸。(防止花輪下滑與鋼模碰撞磨損)
4) 根據縫合或滾花材料的厚薄程度，調整花輪壓力。較厚的材料壓力調大些，反之調小些。
5) 根據需熔斷的材料不同，厚薄不同，以及花輪的花紋複雜程度，力勁綜合調整以下三方面，以達到理想熔斷效果：（1）花輪線速度；（2）花輪壓力；（3）超聲功率大小。
注意：
Δ花輪速度較低時，加工材料接受超音波能量時間較長，花輪與鋼模接觸時間也較長，比較容易熔斷。
Δ花輪壓力較大時，加工材料接受超音波能量較大，比較容易熔斷。（同時花輪對模具的磨損也加大）
6) 花輪檢查：
花輪的花紋必須保持銳利狀態，硬度HRC60～61°。磨損、鏽蝕的花輪不得使用，以免影響產品質量，或由於花輪壓力增大會導致鋼模磨損加快。
7) 花輪壓力的控制：
Δ花紋複雜，壓力可加大一些。
Δ花紋欠銳利，壓力可加大一些。
Δ鋼模的音波振幅較小，壓力可加大一些。
化纖含量較高的材料（如NYLON），壓力可減小些，反之如TC布，壓力可加大一些。
Δ厚的材料，壓力可加大一些。
Δ在相同質量，相同加工速度前提下，花輪壓力越小越好。（壓力小，鋼模和花輪的磨損就小，設備壽命長）
