非接入式電流互感器

非接入式電流互感器,全稱:非接入式無損採樣電流互感器(型號:GFJL),是一種新型高科技電流互感器,在借鑑國外先進感測技術的基礎上,採用特殊感測材料澆注固化而成,具有高絕緣性,感測精度高,體積小等優點。適用於交流50-60HZ,額定電壓為6KV、10KV、35KV等架空線路(裸導),用於高壓大電流線路或變電站等場所,無須截斷導線,只需將導線固定在互感器的導線槽內即可。

主要特點

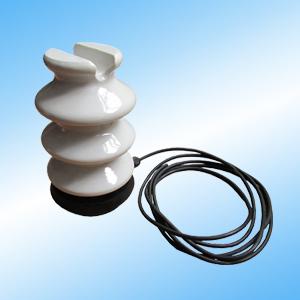

GFJL非接入式電流互感器 GFJL非接入式電流互感器

非接入式電流互感器與常規電流互感器相比,不受一次線電流大、溫度高的影響,不受外界環境溫度的影響,免維護,能長期穩定工作。

非接入式高壓電流互感器可單獨使用,也可配有智慧型化數字表頭,把互感器二次側輸出的電壓信號轉化為一次線路實際的電流值,通過數字表頭顯示線路電流。可以用於電流的測控和保護,並可設定過流整定值,在電流超過整定值時,輸出保護信號。

該非接入式電流互感器已獲國家實用新型專利,可完全代替開啟式電流互感器和穿芯式電流互感器,是新一代線路無功補償理想的採樣信號互感器。生產廠家:晨諾電氣。

適用範圍

非接入式高壓電流互感器適用於交流50Hz(或60 Hz)、6kV 、10kV或35kV等架空線路(裸導),用於高壓大電流線路或變電站等場所,無須截斷導線,象固定架空線一樣只需將導線固定在互感器的導線槽內即可。

工作條件

1、環境溫度:-40℃—+65℃,日平均氣溫不超過+40℃

2、海拔高度:不超過5000m

3、大氣條件:無含有腐蝕金屬和破壞絕緣的氣體及導電塵埃

技術參數

1、一次額定電流:300A、500A、800A、1000A、1500A等。

2、二次額定電壓:5V

3、準確度:檢測精度為0.5級

4、絕緣性能:一次線槽對二次線及地絕緣電阻≥3000MΩ,二次線對地≥500MΩ

安裝方式

1、具有一次導線槽,便於固定,可在不改變線路的情況下隨時安裝,安裝位置比較靈活。

2、一次導線的規格:35#、50#、70#、90#、120#、150#等裸導線。

3、非接入式高壓電流互感器都是採用一個M16螺栓固定,安裝絲孔在底座的中心,只用作輔助安裝,嚴禁當作主支撐點使用,不要承受太大的擺力。

4、可豎直或水平安裝。

外形尺寸

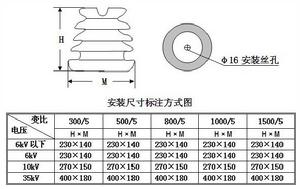

GFJL電流互感器尺寸圖 GFJL電流互感器尺寸圖

不同互感器變比和電壓等級,尺寸不同。詳見右圖。
