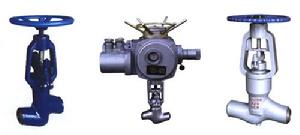

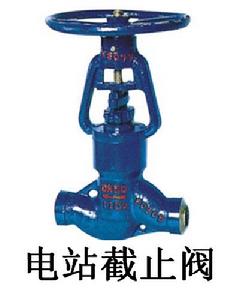

電站截止閥簡介
“電站閥”也稱電站專用閥門，主要適用於火力電站各種系統的管路上，切斷或接通管路介質。適用介質：
電站截止閥主要設計規範
設計與製造 GB/T12234 ASMEB16.34結構長度 JB/T3595
接口連線尺寸 JB/T3595 GB/T12224
檢驗與試驗 JB/T3595 MSS SP61
壓力與溫度基準 JB/T3595 ANSI B16.34
電站截止閥主要壓力等級
公稱壓力 200、250、320工作壓力P 55 100V、P 55 140V、P 55 170V
電站截止閥結構優勢
1.採用壓力自緊式密封，閥體支管兩端為焊接連線。2.閥坐、閥瓣密封面採用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
電站截止閥相關標準
JBT 3595-2002電站閥門 一般要求JB/T 5263-2005 電站閥門鑄鋼件技術條件
JB/T 4018 電站閥門 型號編制方法
DL 959-2005 電站鍋爐安全閥套用導則
DLT 531-1994電站高溫高壓截止閥閘閥技術條件
DLT 641-2005 電站閥門電動執行機構
DLT 850-2004 電站配管
GB 10869 電站調節閥技術條件
GBT 10868-2005 電站減溫減壓閥
電站截止閥與其他閥門區別
電站閥門與其他閥門產品相比的特點是高溫高壓，如果單純從壓力方面比通用閥門低，單純從溫度方面比也比通用閥門低。由於性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。電站截止閥優點
1.流體阻力小，其阻力係數與同長度的管段相等。2.結構簡單、體積小、重量輕。
3.緊密可靠，目前閘閥的密封面材料廣泛使用塑膠、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90度，便於遠距離的控制。
5.維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7.適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可套用。
結構特點
1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。2、 上裝式結構。對裝在管道上的閥門可直接線上檢查與維修，能有效減少裝置停車，降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕鬆啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360度均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
工作原理
開啟過程1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，並與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降並使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌於其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4手輪轉動的最後幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
技術條件
1 主題內容與適用範圍本標準規定了電站用高溫、高壓截止閥、閘 閥的分類及產品的質量要求。本標準適用於公稱壓力pN 為20、25、32MPa，工作溫度等於或低於425℃；工作壓力p為10、14、17MPa，工 作溫度為510、540、570℃；工作介質為水、蒸汽的截止閥、閘閥。
2 引用標準
JB 2765 閥門名詞術語
JB 4018 電站閥門型號編制方法
ZBJ 98015 承壓鑄鋼件技術條件
GB 12231 閥門鑄鋼件外觀質量要求
JB 2633 鍋爐鍛件技術條件
GB 1176 鑄造銅合金技術條件
GB 699 優質碳素結構鋼技術條件
GB 3077 合金結構鋼技術條件
GB 979 碳素鋼鑄件分類及技術條件
GB 4981 工業用閥門的壓力試驗
GB 6414 鑄件尺寸公差
GB 1804 公差與配合未注公差尺寸的極限偏差
GB 3595 電站閥門製造技術條件
GB 5677 鑄鋼件射線照相及底片分類方法
GB 7233 鑄鋼件超音波探傷及質量評級方法
GB 9443 鑄鋼件滲透探傷及質量評級方法
GB 9444 鑄鋼件磁粉探傷及質量評級方法
SDB DZ 系列閥門電動裝置
SDZ 包裝通用技術條件
3 術語
截止閥——啟閉件（閥瓣）由閥桿帶動沿閥座（密封面）軸線作升降運動的閥門；
閘閥——啟閉件（閘板）由閥桿帶動沿閥座密封面作升降運動的閥門；
手動截止閥、閘閥——由手輪、衝擊手輪或齒輪轉動驅動的截止閥、閘閥；
電動截止閥、閘閥——由電動裝置驅動的截止閥、閘閥。
5.7.1 填料函的深度為閥桿直徑的2 倍，當閥桿直徑為64mm 及以上時，最深深度為110mm。
5.7.2 內壓自密封結構的閥門，其填料應採用柔性石墨金屬纏繞墊片無接頭填料。
5.8 手輪
操作閥門用的手輪，按順時針方向為關，但手輪上必須有標誌。
5.9 電動裝置
電動閥配置的電動裝置應符合《DZ 系列閥門電動裝置》的規定。
5.10 裝配基本要求
5.10.1 凡裝配的零、部件（包括外購件、外協件）必須持有檢驗證明及標誌。
5.10.2 零件的主要配合尺寸及粗糙度應進行復檢，並進行最佳化組合。
5.10.3 零件的裝配面及摩擦表面不得有影響使用性能的擦傷。
5.10.4 凡裝配的零、部件（包括外購件、外協件）不得有毛刺、鏽蝕及加工面碰傷，目測合格
經光譜檢驗合格後，方可進行裝 配。
5.10.5 裝配後緊固件應緊固，不得鬆動。緊固件組裝時，對螺絲付應塗上耐熱絲扣脂。
5.10.6 手動閥門，閥桿升降過程中不得有卡澀現象，手感均勻。
5.10.7 電動閥門配裝完後，應將電動裝置的行程開關調整到與閥門全開、關閉位置同步狀態。截止閥關閉以扭矩保護裝置動作為主。電動改手動，手輪轉動 時手感應均勻。
5.10.8 組裝後，當閘閥關閉狀態，其閘板中心應比閥座中心高，其值單閘板為閥座密封面寬度的2/3；雙閘板則為閥座密封面寬度的1/2。
5.11 除銹、塗漆
5.11.1 除銹、塗漆應在水壓試驗合格後進行，並將腔體內的水漬清除乾淨。
5.11.2 閥門外表加工面塗防蝕脂，非加工外表面塗漆。
5.11.3 塗漆前必須對非加工表面清理乾淨，後塗一層紅丹底漆，再塗一層油漆。
6 試驗方法
6.1 材料試驗
閥門使用材料試驗應符合5.2.2 條中的規定。
6.2 水壓試驗
閥門整個水壓試按8.4 條中的規定，進行殼體強度試驗及密封、倒密封試驗。
6.3 型式試驗
6.3.1 屬下列情況之一者，必需進行型式試驗：
a.新產品試製；
b.老產品當結構、材料、工藝有較大變動時；
c.上級質量監督機構提出進行型式試驗的要求。
6.3.2 型式試驗包括以下內容：
a.本標準第五章及6.1 條與6.2 條所包括的試驗內容；
b.新材料或材料成分、工藝有較大變更時，必須做金相分析；
c.殼體水壓試驗時，做應力分析試驗；
d.靜壓壽命試驗；
e.阻力特性試驗。
g.標牌位置及其參數按9.1.1 規定是否正確；閥體標誌按第9.1.2 條規定是否正確；
h.出廠閥門，用戶在安裝前不須拆裝檢查，安裝後在半年內因產品質量出現問題，由製造廠負責修理或更換。
經檢驗合格的產品，並檢查檢驗資料正確齊全後，編制出廠編號，質檢部門簽發產品合格證，該合格證隨同產品一起交給用戶。
9 標誌、包裝、運輸和保管
9.1 標誌
9.1.1 標牌應具有下列各項：
a.製造廠名稱；
b.產品名稱及型號；
c.產品主要參數：公稱壓力、工作壓力、極限溫度、工作介質種類、最大扭矩；
d.製造日期及生產批號；
e.質量等級標誌。
9.1.2 閥體必須鑄出以下內容：
a.材質代號；
b.公稱壓力（或工作溫度下的工作壓力）；
c.公稱通徑；
d.介質流向；
e.閥體爐號。
9.2 包裝、運輸和保管
9.2.1 包裝、運輸和保管過程中，閥門應處於關閉狀態。在防鏽處理及塗漆後，兩端通道以蓋板封閉，防止塵垢、污水侵入。
9.2.2 產品出廠裝箱時，應在箱內予以固定，不允許使手輪或電動裝置支撐閥門自身的重量，
以保證運輸中不致受損。
9.2.3 每台閥門在出廠時應附帶下列技術檔案，並封存在能防潮、防水的袋內：
a.產品質量合格證；
b.主要零件的理、化檢驗報告；
c.產品使用說明書（總裝配圖，易損零件圖）；
d.裝箱清單。
9.2.4 產品應儲存放在乾燥的地方，不允許露天存放或將產品堆置。
